This gas grill must be used only outdoors in a well-ventilated space and must not be used inside a
building, garage, screened-in porch, gazebo or any other enclosed area.
DANGER
IF YOU SMELL GAS:
• Shut off gas to the appliance.
• Extinguish any open flame.
• Open lid.
• If odor continues, keep away from the
appliance and immediately call your gas
supplier or fire department.
Notice to Installer: Leave these instructions with the grill owner for future reference.
N415-0402CE-GB-DE OCT 23.17
Do not try to light this appliance without
reading the "LIGHTING" instructions section
of this manual.
Do not store or use gasoline or other
flammable liquids or vapors in the vicinity of
this or any other appliance. An L.P. cylinder
not connected for use must not be stored in
the vicinity of this or any other appliance.
If the information in these instructions is
not followed exactly, a fire or explosion may
result, causing property damage, personal
injury or death.
Wolf Steel Europe BV
Poppenbouwing 29-31, 4191 NZ Geldermalsen,
CCI No. 51509970, THE NETHERLANDS
info@napoleongrills.nl
APPLY SERIAL NUMBER LABEL FROM CARTON
Serial No.
XXXXXX000000
MODEL NO.
DO NOT DISCARD

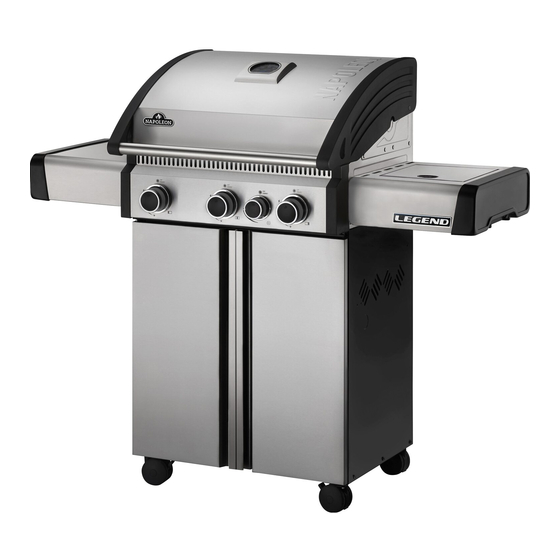

LD410
WARNING
www.napoleongrills.com
EN
DE
PG.13
PG.24
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Napoleon LD410
Inhaltszusammenfassung für Napoleon LD410
- Seite 1 APPLY SERIAL NUMBER LABEL FROM CARTON Serial No. XXXXXX000000 MODEL NO. PG.13 DO NOT DISCARD PG.24 LD410 WARNING DANGER IF YOU SMELL GAS: Do not try to light this appliance without reading the “LIGHTING” instructions section • Shut off gas to the appliance.
- Seite 2 NAPOLEON. NAPOLEON warrants that components in your new NAPOLEON product will be free from defects in material and workmanship from the date of purchase, for the following period: Aluminum castings / stainless steel base ...........
-
Seite 3: Safe Operating Practices
Never use natural gas in a unit designed for liquid propane gas. • Never use lighter fluid in a gas grill. • Use charcoal briquettes only with a Napoleon charcoal tray designed for this unit. • Burner controls must be off when turning supply cylinder on. •... -
Seite 4: Gas Cylinder
Correct Disposal Of This Product This marking indicates that this product should not be disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact the retailer where the product was purchased. -
Seite 5: Technical Data
Bubbles will indicate a gas leak. Either tighten the loose joint or have the part replaced with one recommended by the Napoleon Customer Solutions department and have the grill inspected by a certified gas installer. STOP If the leak cannot be stopped, immediately shut off the gas supply, disconnect it, and have the grill inspected by a certified gas installer or dealer. -
Seite 6: Lighting Instructions
Lighting Instructions Left Center Right Burner Burner Burner WARNING! Off Position Open lid WARNING! Ensure all burner controls are in the off position. Turn on the gas supply valve. Main Tube Burner Lighting 1. Open grill lid. 2. Push and turn any main burner knob slowly to the ’hi’ position. This action will ignite the pilot flame which will in turn light the selected burner. -
Seite 7: Operating The Grill
Either trim the fat or reduce temperatures to inhibit this. Should a flare-up occur, move food away from the flames and reduce the heat. Leave the lid open. See Your All Season Grill cookbook by Napoleon for more detailed instructions. - Seite 8 To clean the panel, use only warm soapy water or stainless steel cleaner available from your Napoleon dealer. Never apply abrasive cleaners on any stainless surfaces, especially the printed portion of the control panel or the printing will gradually rub off.
- Seite 9 Cleaning The Outer Grill Surface: Do not use abrasive cleaners or steel wool on any painted, porcelain or stainless steel parts of your Napoleon Grill. Doing so will scratch the finish. Exterior grill surfaces should be cleaned with warm soapy water while the metal is still warm to the touch. To clean stainless surfaces, use a stainless steel or a non-abrasive cleaner.
-
Seite 10: Troubleshooting
Cracked ceramic tile. Allow burner to cool and inspect very closely for cracks. If any cracks are found, contact your authorized Napoleon dealer to order a replacement burner assembly. Leaking gasket surrounding the Contact your authorized Napoleon dealer for... -
Seite 11: Ordering Replacement Parts
3. A concise description of the problem (‘broken’ is not sufficient). 4. Proof of purchase (photocopy of the invoice). In some cases Napoleon could request to have the parts returned to the factory for inspection before providing replacement parts. Before contacting the Napoleon dealer, please note that the following items are not covered by the warranty: •... - Seite 12 Notes www.napoleongrills.com N415-0402CE-GB-DE OCT 23.17...
- Seite 13 Gebäude, einer Garage oder einem anderen geschlossenen Bereich. SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN Seriennr. XXXXXX000000 Model-Nr. BITTE SORGFÄLTIG AUFBEWAHREN LD410 GEFAHR ACHTUNG WENN ES NACH GAS RIECHT: Vor dem Zünden dieses Geräts bitte unbedingt den Abschnitt „ZÜNDANLEITUNG” • Gaszufuhr zum Gerät absperren.
- Seite 14 Qualitätsprüfstand leckagegeprüft bzw. probegezündet und von einem qualifizierten Techniker inspiziert worden, damit der Kunde genau das Qualitätsprodukt erhält, das er von NAPOLEON erwartet. Die Firma NAPOLEON garantiert, dass ab Kaufdatum an den Komponenten Ihres neuen NAPOLEON-Produkts weder Material- noch Verarbeitungsmängel auftreten, während: Aluminium Gussteile / Edelstahl Grillkammer ........
-
Seite 15: Vorsichtsmassnahmen
Niemals ein für den Gebrauch mit flüssigem Propangas ausgelegtes Gerät mit Erdgas betreiben. • Niemals flüssige Grillanzünder zum Anzünden eines Gasgrills verwenden. • Holzkohlenbriketts nur mit einer für dieses Gerät vorgesehenen Napoleon-Holzkohlenwanne verwenden. • Vor Öffnen der Gaszufuhr kontrollieren, dass die Brenner-Bedienelemente auf der Position „OFF” (Aus) stehen. •... -
Seite 16: Entsorgung Von Altgeräten Aus Privaten Haushalten In Der Eu
Entsorgung von Altgeräten aus privaten Haushalten in der EU Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt innerhalb der EU nicht zusammen mit dem Restmüll entsorgt werden darf. Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt. -
Seite 17: Anleitung Für Die Leckageprüfung
Regler In der folgenden Tabelle sind die Anschlusswerte des Geräts aufgeführt. Brenner Düsengrösse (Grob) Leistung (Insgesamt) Gasverbrauch (Insgesamt) 0.99mm (30mbar) 12.0 kw 870 g/hr Haupt 0.92mm (37mbar) 12.0 kw 870 g/hr 0.84mm (50mabr) 12.0 kw 870 g/hr 0.92mm (30mbar) 3.5 kw 254 g/hr Hinten 0.86mm (37mbar) - Seite 18 Zündanleitung Linker Mittlerer Rechter Brenner Brenner Brenner ACHTUNG! Ausschaltstellung Haube öffnen. ACHTUNG! Stellen Sie sicher, dass alle Brenner-Bedienelemente auf „OFF” (Aus) gestellt sind, und öffnen Sie das Gasventil an der Gasquelle. Anzünden des Hauptbrenners 1. Haube öffnen. 2. Beliebiges Hauptbrenner-Bedienelement drücken und langsam auf Stufe „HI” (Hohe Flamme) drehen. Hierdurch wird die Pilotflamme gezündet, welche wiederum den ausgewählten Brenner entzündet.
-
Seite 19: Betrieb Des Grillgeräts
Hitze schadet dem Warmhalterost. Grillroste sollten ebenfalls entfernt werden, falls sie die Verwendung des rehspießes behindern. Der rückseitige Brenner ist für den Einsatz mit dem Drehspieß-Set konzipiert, dass über Ihren Napoleon-Händler bezogen werden kann. Siehe Anweisungen für die Montage des Drehspieß-Sets. Zur Verwendung des Gegengewichts den Drehspießmotor vom Gasgrill entfernen. -
Seite 20: Wartung, Pflege Und Reinigung
Verwendung der Seitenbrennerflamme: Der Seitenbrenner kann wie ein normales Gaskochfeld verwendet werden und eignet sich zur Zubereitung von Soßen, Suppen usw. Der Gasgrill sollte so positioniert werden, dass der Seitenbrenner möglichst windgeschützt ist, da starke Winde die Leistung des Seitenbrenners beeinträchtigen können. Seitenbrenner NICHT zum Frittieren verwenden, da das Kochen mit Öl zu gefährlichen Bedingungen führen kann. - Seite 21 Reinigen Der Aussenseite Des Gasgrills: Lackierte, Porzellan- oder Rostfreistahlteile nicht mit Scheuermitteln säubern. Die Porzellanemaille ist besonders vorsichtig zu behandeln. Die Emaillebeschichtung ist wie Glas und platzt beim Anschlagen leicht ab. Emaille-Reparaturmaterial ist von Ihrem Napoleon-Händler erhältlich. Außenflächen am besten in handwarmem Zustand mit warmem Seifenwasser reinigen. Rostfreistahl mit einem entsprechenden Reinigungsmittel oder einem nicht scheuernden Reinigungsmittel säubern.
-
Seite 22: Fehlerbehebung
Grillfläche durch großes zwei Minuten abkühlen lassen; dann wieder zünden. Kochgeschirr abgedeckt). Brenner abkühlen lassen und sorgfältig auf Risse untersuchen. Keramikfliese gerissen. Sind Risse vorhanden, neuen Brenner bei einem Napoleon- Vertragshändler bestellen. Dichtung um die Keramikfliese Neuen Brenner bei einem Napoleon-Vertragshändler bestellen. -
Seite 23: Bestellung Von Ersatzteilen
(Alle für einen Garantieanspruch benötigten Informationen hier aufzeichnen) Bevor Sie sich mit dem Kundenlösungen setzen, besuchen Sie bitte die Napoleon-Website unter www.napoleongrills.com, um ausführlichere Informationen zu Reinigung, Wartung und Pflege, Fehlerbehebung und Ersatzteile zu erhalten. Setzen Sie sich direkt mit dem Werk in Verbindung, um Ersatzteile zu bestellen und Garantieansprüche geltend zu machen. -
Seite 24: Getting Started
CAUTION! During unpacking and assembly we recommended you wear work gloves and safety glasses for your protection. Although we make every effort to make the assembly process as problem free and safe as possible, it is characteristic of fabricated steel parts that the edges and corners might be sharp and could cause cuts if handled incorrectly. - Seite 25 N430-0002 N570-0029 (1/4”-20 X3/8”) N415-0402CE-GB-DE OCT 23.17 www.napoleongrills.com...
- Seite 26 N570-0042 (10-24 x 3/8”) www.napoleongrills.com N415-0402CE-GB-DE OCT 23.17...
- Seite 27 N430-0002 N570-0042 (10-24 x 3/8”) N570-0042 (10-24 x 3/8”) N415-0402CE-GB-DE OCT 23.17 www.napoleongrills.com...
- Seite 28 N570-0080 (#14 x 1/2”) www.napoleongrills.com N415-0402CE-GB-DE OCT 23.17...
- Seite 29 N570-0029 (1/4”-20 x 3/8”) N640-0001 WARNING! Propane Only - To avoid assembly difficulties, prior to mounting the grill head, remove zip tie hold- ing regulator. This was installed at the factory to protect the regulator hose during shipping and is no longer required. (Take care when removing the tie not to damage the hose).
- Seite 30 www.napoleongrills.com N415-0402CE-GB-DE OCT 23.17...
- Seite 31 N105-0011 N415-0402CE-GB-DE OCT 23.17 www.napoleongrills.com...
- Seite 32 Insert the shelf pin into the left shelf bracket. Setzen Sie den Regalstift in die linke Regalhalter- ung ein. Bend shelf open slightly to insert second pin into bracket. WARNING! Do not over bend. Biege-Regal leicht öffnen, um den zweiten Stift in die Halterung einzusetzen.
- Seite 33 einzusetzen. Insert the shelf pin into the left shelf bracket. Setzen Sie den Regalstift in die linke Regalhalter- ung ein. Bend shelf open slightly to insert second pin into bracket. WARNING! Do not over bend. Biege-Regal leicht öffnen, um den zweiten Stift in die Halterung einzusetzen.
- Seite 34 N160-0023 Ensure bushing snaps into base as shown. Sicherstellen, dass die Ein- schnapp-Buchse wie gezeigt in die base einrastet. www.napoleongrills.com N415-0402CE-GB-DE OCT 23.17...
- Seite 35 Push down and engage top pins to lock shelf in place. To disengage shelf, pull up. Drücken Sie nach unten und greifen Sie die oberen Um das Regal zu lösen, hochziehen. Stifte ein, um das Regal festzulegen. Shelf safety lock, push to lower shelf Regal-Sicherheitsschloss, um das Regal zu senken...
- Seite 36 www.napoleongrills.com N415-0402CE-GB-DE OCT 23.17...
- Seite 37 N570-0029 (1/4”-20 X3/8”) N415-0402CE-GB-DE OCT 23.17 www.napoleongrills.com...
- Seite 38 www.napoleongrills.com N415-0402CE-GB-DE OCT 23.17...
- Seite 39 N415-0402CE-GB-DE OCT 23.17 www.napoleongrills.com...
-
Seite 40: Anweisungen Für Die Montage Des Drehspieß-Sets
Rotisserie Kit Assembly Instruction (optional) Assemble rotisserie kit components as shown. Anweisungen für die Montage des Drehspieß-Sets (optionale) Komponenten des Drehspieß-Sets wie gezeigt montieren. Ensure stop bushing is tightened on the inside of hood casting. Sicherstellen, dass die Anschlagbuchse an der Innenseite des Haubengussteils fest angezogen ist. - Seite 41 Propane Only – Proper Hose Connection Nur Für Propangas – Korrekter Schlauchanschluss Ensure the regulator drops into the small opening, between the tank heat shield and the right side of the cabinet. Sicherstellen, dass sich der Druckregler in dem schmalen Raum zwischen dem Tank-Hitzeschild und der rechten Schrankseite befindet.
- Seite 42 Bubbles will indicate a gas leak. Either tighten the loose joint or have the part replaced with one recommended by the Napoleon Customer Solutions department and have the grill inspected by a certified gas installer. STOP If the leak cannot be stopped, immediately shut off the gas supply, disconnect it, and have the grill inspected by a certified gas installer or dealer.
- Seite 43 Anleitung Für Die Leckageprüfung ACHTUNG! Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden. ACHTUNG! Während der Prüfung ist Rauchen verboten. Alle Zündquellen sind zu entfernen. Leckageprüfung: Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden.
- Seite 44 LD410 Parts List / Stückliste Item Part # Description Z010-0024-SER base Z475-0012 control panel Z035-0008 rear cover base Z010-0021P-30 manifold assembly Z010-0021P-37 manifold assembly Z305-0006 warming rack Z100-0003 main burner Z100-0003-30 main burner Z305-0003-50 cooking grids Z305-0005K cooking grids Z080-0016-SER...
- Seite 45 LD410 Parts List / Stückliste Item Part # Description N105-0011 door bushing N430-0002 magnetic catch N105-0002 bushing 1 1/2" Z010-0014-CTC door assembly N555-0036 door pivot rod N450-0039 10-24 nut N555-0025 match lighting rod Z010-0011-BK1SG bottom shelf Z590-0004 side shelf N120-0018-BK0TX...
- Seite 46 LD410CE www.napoleongrills.com N415-0402CE-GB-DE OCT 23.17...
- Seite 47 Notes N415-0402CE-GB-DE OCT 23.17 www.napoleongrills.com...
