Stromversorgung / Power supply:
Betriebsspannungsbereich AC / Supply voltage range AC
Leistungsaufnahme AC / Power requirements AC
Betriebsspannungsbereich DC / Supply voltage range DC
Leistungsaufnahme DC / Power requirements DC
Aufgrund der hohen Flexibilität in der
Spannungsversorgung wird man oft ein
vorhandenes Netzteil verwenden können.
Mit den Art.Nr. NT003/NT006/NT011 ha-
ben wir passende Netzteile im Angebot.
Klemmen / Terminals
V+,V- Klemmen der Versorgungsspannung
Erdung zur Bus-Symmetrisierung und
Ableitung von Spitzenspannungen (z.B.
bei Blitzschlag)
Temperaturbereich / Temperatures:
Betriebstemperaturbereich / Operating temperature
Lagertemperaturbereich / Storage temperature
Gehäuse:
Abmessungen (mm):
Schutzart:
Material / Farbe:
Anbringung des Gehäuses:
Der PW3 hat eine Vorrichtung zur An-
bringung auf einer Hutschiene TS35 (EN
50022). Diese Vorrichtung kann auch
entfernt, umgedreht und mit 2 Schrauben
an der Wand befestigt werden.
Zubehör / Accessories
Steckernetzteil / Plug-in power supply unit 12VDC, 6W
Hutschienennetzteil / DIN rail power supply 24VAC, 18W
Hutschienennetzteil / DIN rail power supply 24VDC, 10W
Serielles Kabel 2m, 9-Pol 1:1 / Serial cable 2m, 9 pin 1:1
USB zu RS232C Adapter / USB to RS232C converter
Bestellinformation:
PW3 ohne optische Schnittstelle: MR005
PW3 mit optischer Schnittstelle:
4
27.01.2015, Version 1.1
HxBxT=78x56x118
IP20
ABS / RAL 7035
MR005 IR
Because of the flexible supply voltage, an
existent power supply can be used in
most applications. We offer suitable
power supplies with the article no. NT003
or NT006 or NT011.
Terminals for power supply
Earthing for balancing the M-bus and
for diverting peak voltages (for example
if lightning strikes).
Housing
:
Dimensions (mm):
Protection type:
Material / Colour
Mounting the Housing:
A special fixture is attached to the back
of the PW3 housing for mounting on a
top-hat rail TS35 (DIN EN 50022). This
fixture can also be removed and mounted
to a wall with two screws.
Order Details:
PW20 without optical interface:
PW20 with optical interface:

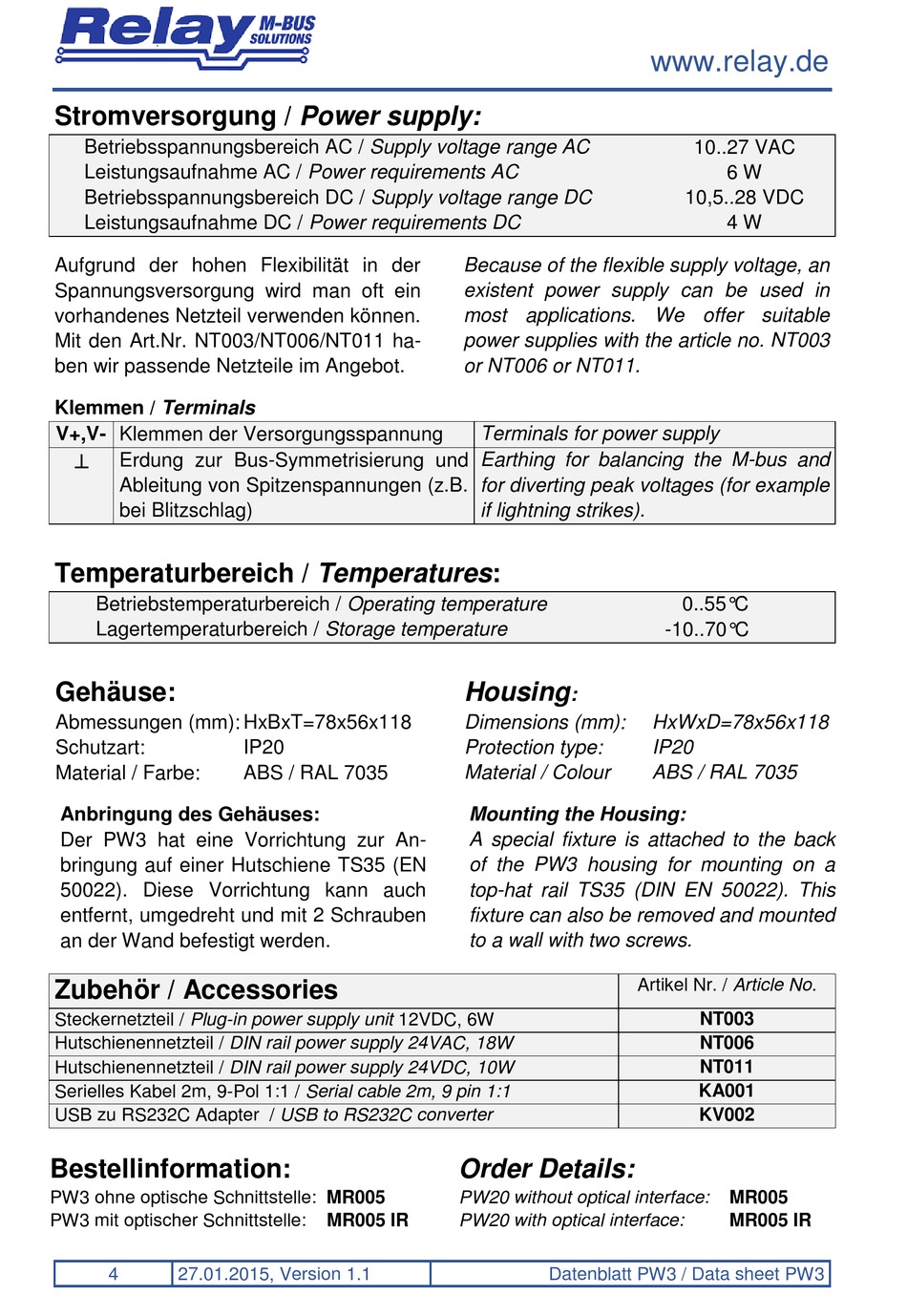

Datenblatt PW3 / Data sheet PW3
www.relay.de
10..27 VAC
6 W
10,5..28 VDC
4 W
0..55°C
-10..70°C
HxWxD=78x56x118
IP20
ABS / RAL 7035
Artikel Nr. / Article No.
NT003
NT006
NT011
KA001
KV002
MR005
MR005 IR
