M-Bus Spezifikationen / M-Bus Specifications
Anzahl Standardlasten / Number of unit loads
Bus-Ruhestrom / Bus quiescent current
Kurzschlußfestigkeit / Resistance to short circuit
Überstromabschaltung / Overcurrent interruption:
Schwelle / Level
Mindestabschaltzeit / shortest bus switch off time
Busspannung Ruhepegel / Bus quiescent voltage
Innenwiderstand / Internal resistance
Übertragungsraten / Transmission speed
Netzausdehnung:
Die Kapazität des Gesamtnetzes beein-
trächtigt die Signalform. Je nach Baud-
rate sind folgende Netzausdehnungen
möglich (Kabel: JYSTY nx2x0.8):
Übertragungsraten / Transmission speed
max. Netzausdehnung / max. network expansion
Max. Abstand zum Zähler:
Der Kabelwiderstand bewirkt abhängig
vom Ruhestrom (Anzahl Zähler) einen
Spannungsabfall
auf
Hierdurch wird der mögliche Abstand des
Zählers vom PW3 begrenzt. Mit dem
Kabeltyp JYSTY nx2x0.8 sind folgende
Entfernungen möglich:
Max. Entfernung @ 3 Zähler / Max. distance @ 3 slaves
M-Bus Klemmen / M-Bus terminals
M+ M- Da 3 Klemmenpaare vorhanden sind,
dienen die Bezeichnungen M+, M- zur
Unterscheidung der M-Bus-Leitungen.
Die Polung ist bei M-Bus-Installationen
aber völlig unerheblich.

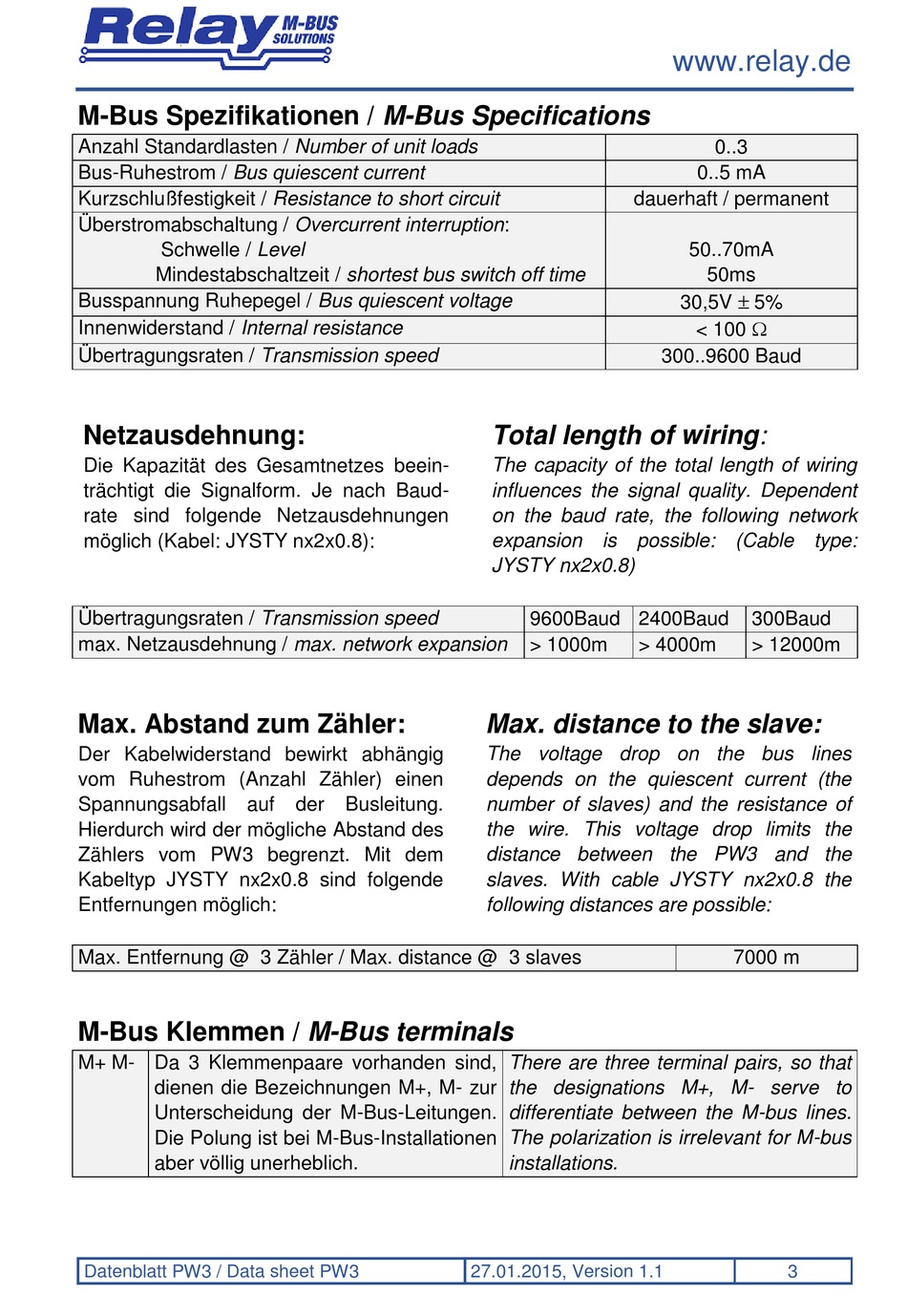

Datenblatt PW3 / Data sheet PW3
der
Busleitung.
dauerhaft / permanent
Total length of wiring:
The capacity of the total length of wiring
influences the signal quality. Dependent
on the baud rate, the following network
expansion is possible: (Cable type:
JYSTY nx2x0.8)
9600Baud 2400Baud
> 1000m
> 4000m
Max. distance to the slave:
The voltage drop on the bus lines
depends on the quiescent current (the
number of slaves) and the resistance of
the wire. This voltage drop limits the
distance between the PW3 and the
slaves. With cable JYSTY nx2x0.8 the
following distances are possible:
There are three terminal pairs, so that
the designations M+, M- serve to
differentiate between the M-bus lines.
The polarization is irrelevant for M-bus
installations.
27.01.2015, Version 1.1
www.relay.de
0..3
0..5 mA
50..70mA
50ms
30,5V 5%
< 100
300..9600 Baud
300Baud
> 12000m
7000 m
3
