RUNDUM ÜBERZEUGENDE
SANITÄRTECHNIK.

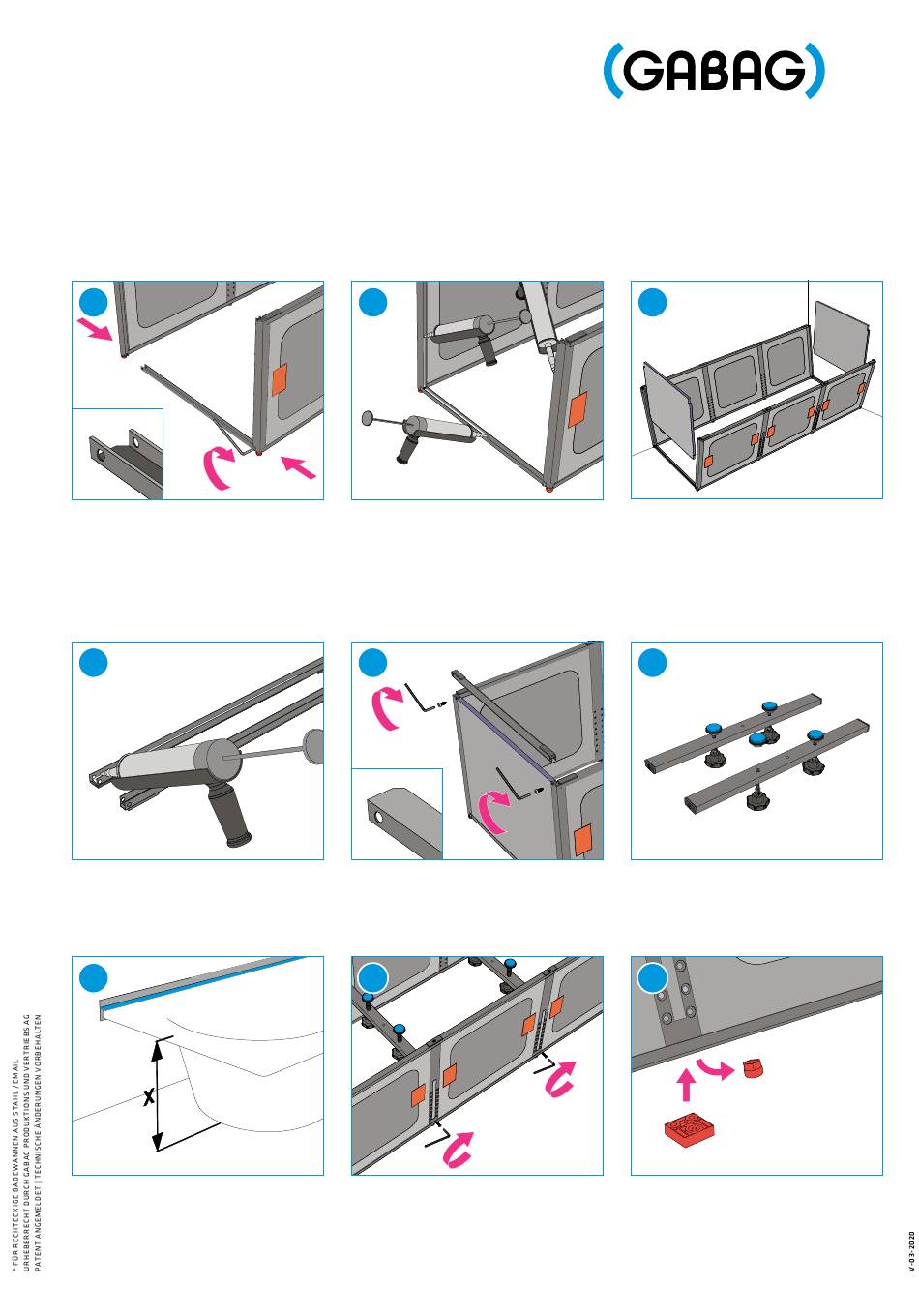

GABAG BADEWANNENTRÄGER COMPACT *
MONTAGEANLEITUNG
1
Prüfen ob Bodenfläche eben + sauber
ist. Untere U-Profile (ohne grauer
Auflage) mit den beiden Seitenteilen
verschrauben (an geschrägte Seite
zeigt nach Innen).
4
Montagekleber in obere U-Profile
(mit grauer Auflage) einbringen.
7
Wannentiefe messen.
2
Montagekleber in Nut von Aluprofilen
einbringen. Profile können von der
Aussen- und Innenseite verschraubt
werden.
5
U-Profil (angeschrägte Seite zeigt
nach Innen) auf Kopfteil kleben
und mit Seiten teilen verschrauben.
8
Querstreben bei entsprechender Mar kie-
rung einschrauben. Wenn Wannen -
tiefe nicht mit der Skala übe reinstimmt,
nächst höhere Zahl auf Skala wählen.
3
Seitenteile etwas auseinanderhalten
und Kopfteil einfügen. Seitenteile
wieder zusammendrücken.
6
Mittelstützfüsse in Querstrebe
einbauen.
9
Schutzkappen auf Unterseite entfer nen
und Füsse montieren. Beachten Sie:
Füsse für Ecken (mit einem Loch),
Füsse für Mittelteile (mit zwei Löchern).
