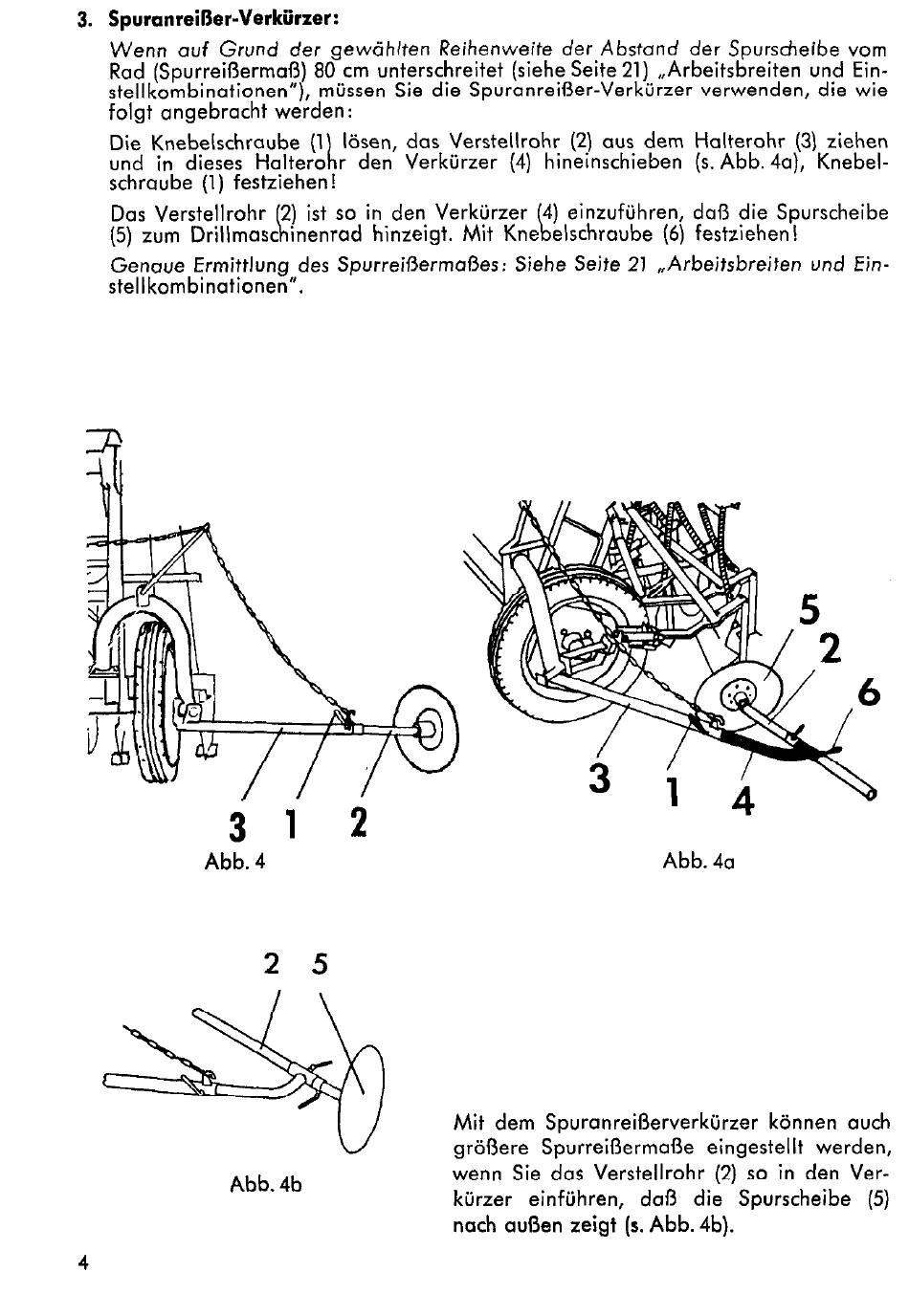

3. Spuranreißer-Verkürzer:
Wenn
auf Grund
der gewählten
Reihenweite
der Abstand
der Spurscheibe
vom
Rad (SpurreißermaB)
80 cm unterschreitet
(siehe Seite 21) ,,Arbeitsbreiten
und Ein-
stellkombinationen"),
müssen Sie die SpuranreiOer-Verkürzer
verwenden,
die wie
folgt angebracht
werden:
Die Knebelschraube
(1 lösen, das Versteilrohr
(2) aus dem Halterohr
(3) ziehen
und in dieses
Halter0 ll
schraube
(1) festziehen!
r den Verkürzer
(4) hineinschieben
(s. Abb. 4a), Knebel-
Das Verstellrohr
2) ist so in den Verkürzer
4) einzuführen,
daß die Spurscheibe
(5) zum
I,
Drillmost
inenrod
L
hinzeigt.
Mit
Kne elschroube
(6) festziehen!
Genaue
Ermittlung
des SpurreiBermaßes:
Siehe Seite 21 ,,Arbeitsbreiten
und Ein-
stellkombinationen".
Abb. 4
Abb. 4a
Abb. 4b
Mit
dem Spuranreißerverkürzer
können
auch
gröfiere
SpurreißermaBe
eingestellt
werden,
wenn
Sie das Verstellrohr
(2) so in den Ver-
kürzer
einführen,
dai3
die
Spurscheibe
(5)
nach aut3en zeigt (s. Abb. 4b).
