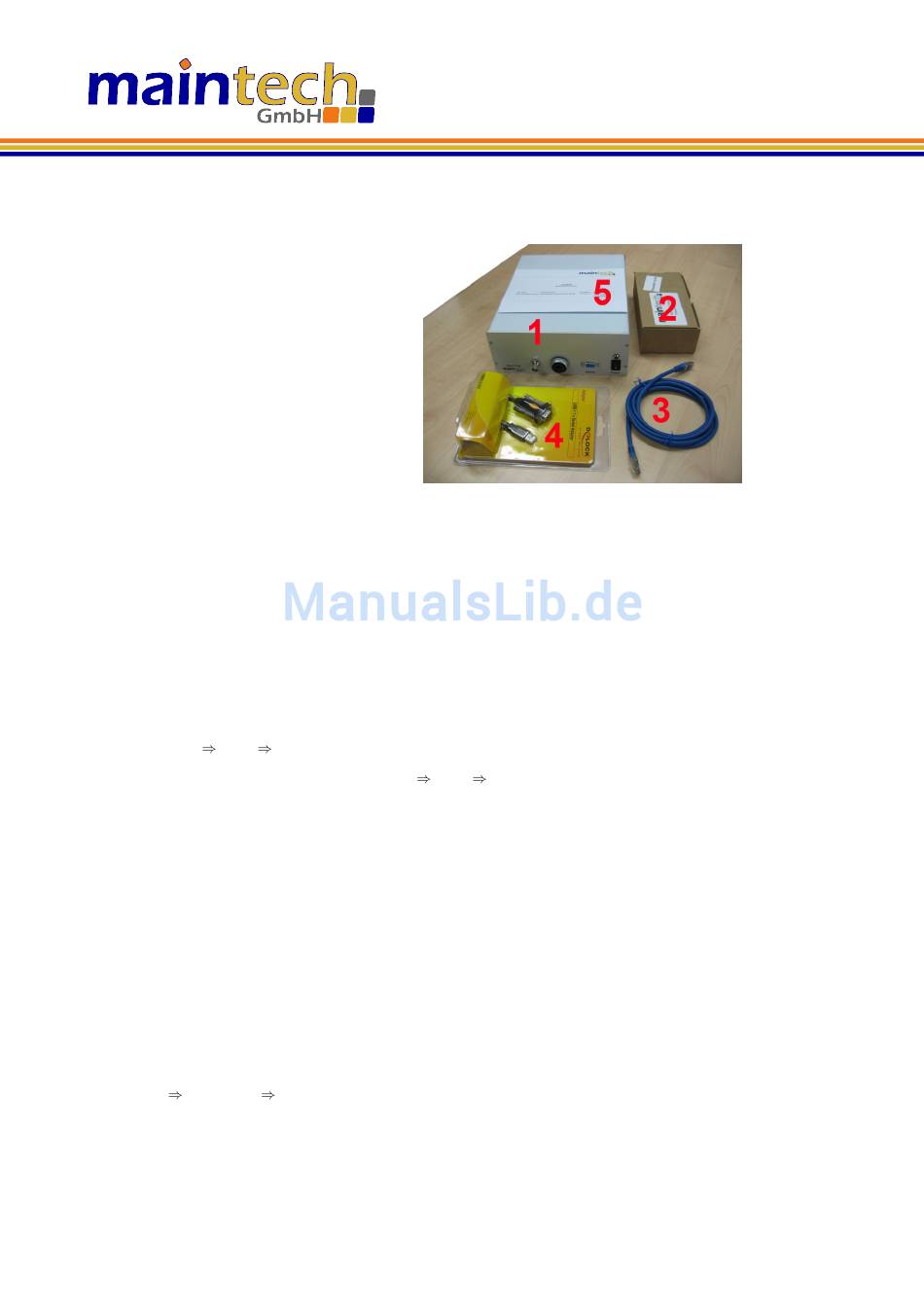

1 Lieferumfang

Zum Lieferumfang geh¨ o ren:
(1) MultiFM Modulator Hardware
(2) 12-Volt Tischnetzteil
(3) RJ45 Netzwerkkabel
(4) USB/RS232 Servicekabel
(5) Lizenzschl¨ u ssel-Sheet
(6) aktuelle MultiFM Software von:
http://www.maintech.de/multifm

2 Inbetriebnahme

Zur ersten Inbetriebnahme des Modulators befolgen Sie bitte die nachfolgend beschriebenen Schritte:
1. Aktuelle MultiFM Software auf einem Rechner installieren (http://www.maintech.de/multifm)
2. Rechner und Modulator (1) mit dem Netzwerkkabel (3) verbinden und einschalten
3. Auf dem Rechner die MultiFM Software starten (Icon auf dem Desktop)
4. IP-Adresse des Modulators ¨ u ber RS232 einstellen (s. Abschnitt 3.1) und verbinden (Ctrl+O)
5. Vorhandene Lizenzschl¨ u ssel eingeben (Ctrl+K)
6. ¨ u ber Men¨ u Hilfe
Die Dokumentation der Software kann ¨ u ber Men¨ u
Bei sp¨ a terem Neustart der Software wird die Verbindung automatisch wiederhergestellt.

3 Hardware-Einstellungen

3.1 IP-Adresse des Modulators konfigurieren
Die MultiFM Software und der Modulator kommunizieren ¨ u ber Ethernet (UDP). Dazu m¨ u ssen auf beiden Ger¨ a ten
entsprechende IP-Adressen aus dem selben Segment vergeben werden. Die IP-Adresse des Rechners kann im
Kommando-Prompt mit ipconfig angezeigt werden. F¨ u r den Modulator ist eine Adresse aus dem selben Segment
zu verwenden.
1. MultiFM Software starten
2. Servicekabel (4) an den Rechner (USB) und den Modulator (RS232) anschließen
3. Men¨ u Modulator
4. COM-Port ausw¨ a hlen, die MAC-Adresse muss angezeigt werden
5. Gew¨ u nschte IP-Adresse und Port f¨ u r den Modulator einstellen
6. "Speichern" und "Schließen" dr¨ u cken
Beispiele k¨ o nnen nun Beispiel-Projekte gestartet werden (s. Abschnitt 11)
Hilfe
Konfigurieren... ausw¨ a hlen
– 1 –
Dokumentation (Ctrl+H) ge¨ o ffnet werden (PDF).
