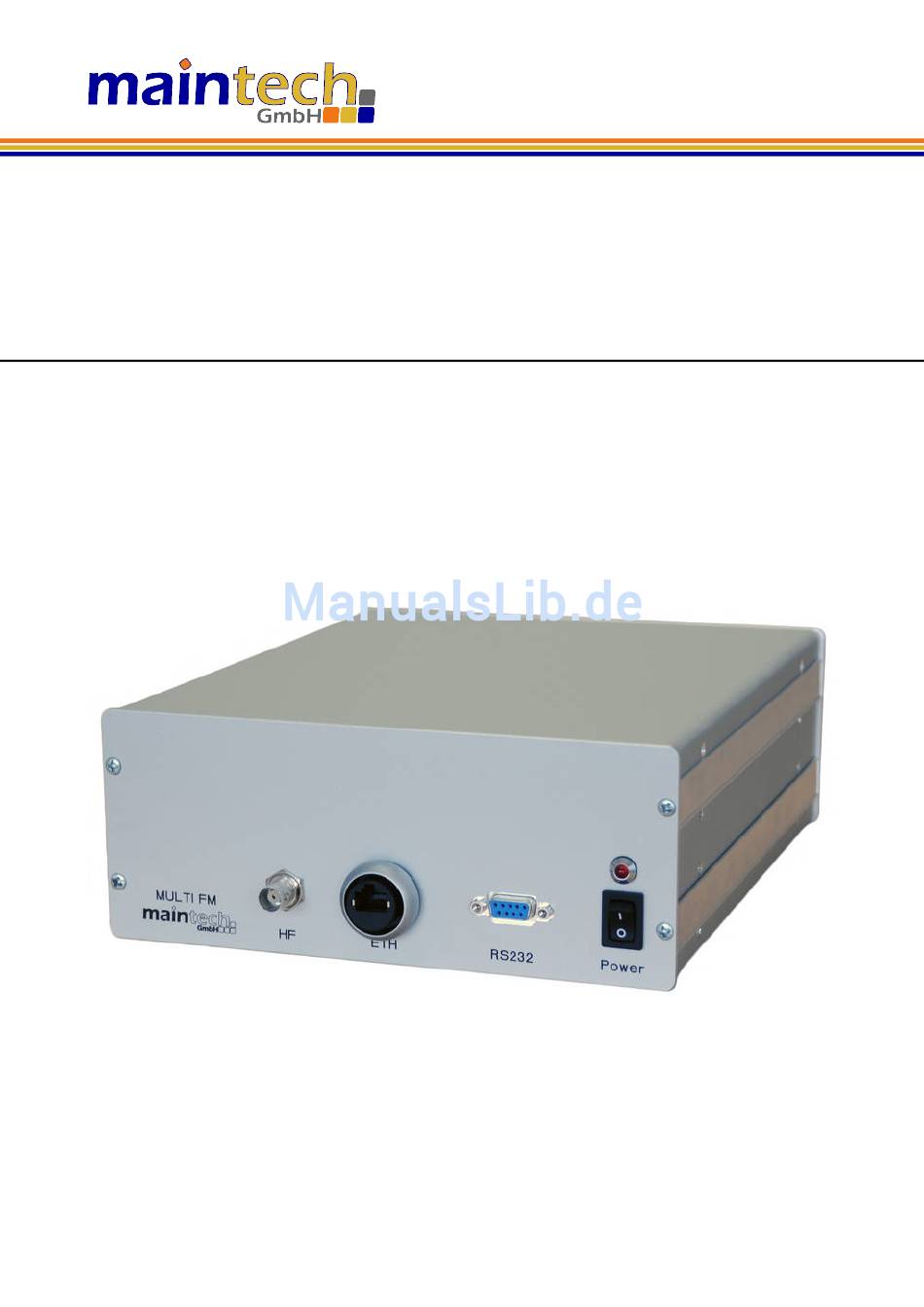

- Seite 1 MultiFM Modulator Bedienungsanleitung f¨ u r MultiFM Software v2.61...
-
Seite 2: Inhaltsverzeichnis
8.3.3 RadioText Plus (RT+) ... RDS-Log Dateien abspielen ..¨ Ubersicht ¨ u ber die MultiFM Software Paket-Statistik .... - Seite 3 Die Angaben und Informationen in diesem Handbuch wurden mit gr¨ o ßter Sorgfalt und nach bestem Wissen und Gewissen zusammengestellt – trotzdem sind vermutlich noch einige Fehler darin zu finden. Die maintech GmbH ¨ u bernimmt keine Haftung f¨ u r Sch¨ a den, die aus eventuellen Fehlern in diesem Handbuch oder der Software entstehen k¨...
-
Seite 4: Lieferumfang
3.1 IP-Adresse des Modulators konfigurieren Die MultiFM Software und der Modulator kommunizieren ¨ u ber Ethernet (UDP). Dazu m¨ u ssen auf beiden Ger¨ a ten entsprechende IP-Adressen aus dem selben Segment vergeben werden. Die IP-Adresse des Rechners kann im Kommando-Prompt mit ipconfig angezeigt werden. -
Seite 5: Modulator ¨ U Bers Netzwerk Verbinden
Modulator zu reduzieren, m¨ u ssen die PLLs kalibriert werden. Dieser Schritt wird bei der Fertigung und Abnahme des Ger¨ a ts von maintech durchgef¨ u hrt, kann aber bei Problemen vom Kunden wiederholt werden. Ben¨ o tigt wird ein Spektrum-Analyser mit gen¨... -
Seite 6: Ubersicht ¨ U Ber Die Multifm Software
4 ¨ Ubersicht ¨ u ber die MultiFM Software Die Software ist in vier Hauptkategorien gegliedert: Kanal- ¨ Ubersicht, Audio-Quellen, RDS-Quellen und TMC-Quellen. Die Kanal- ¨ Ubersicht dient dabei als Verteilmatrix f¨ u r alle Kanal-Einstellungen (Audio, RDS/TMC) und zur Konfigu- ration der HF-Parameter. -
Seite 7: Projekt-Einstellungen
Europa: 87,50 bis 108,00 MHz Japan: 76,00 bis 90,00 MHz 5.3 Modulation anhalten & fortsetzen Ein Klick auf das -Symbol deaktiviert den HF-Ausgang an der MultiFM Hardware. Mit einem weiteren Klick wird der Modulator wieder aktiviert. – 4 –... -
Seite 8: Kan¨ A Le Konfigurieren
6 Kan¨ a le konfigurieren In der Kanal- ¨ Ubersicht k¨ o nnen bis zu 24 Einzeltr¨ a ger (je nach Lizenz) konfiguriert werden. Dr¨ u cken der Tasten 1. . . 0 schaltet das Modulieren der Kan¨ a le 1. . . 10 ein oder aus und Ctrl+1. . . 0 die Kan¨ a le 11. . . 20. Abbildung 3 zeigt ein Beispiel f¨... -
Seite 9: Status-Icons, Stummschaltung, Kanal-Editor
6.3 Status-Icons, Stummschaltung, Kanal-Editor Ein Klick auf den Button mit dem Lautsprecher-Symbol schaltet die Audio-Quelle vor¨ u bergehend stumm – der RDS/TMC-Datenstrom wird aber weitergesendet, d.h. der HF-Kanal bleibt aktiv. Ein Klick auf den Button mit dem Zahnrad-Symbol ¨ o ffnet den Kanal-Editor (s. Bild 5). Hier k¨ o nnen die Preemphasis, der Frequenzhub (Deviation), die Samplerate und Mono/Stereo eingestellt werden. -
Seite 10: Audio-Quellen
7 Audio-Quellen Als Audio-Quelle stehen folgende Signale zur Verf¨ u gung: konstanter Sinus, getrennt f¨ u r den linken und rechten Kanal konfigurierbar Sinus-Sweep (Rampe) mit einstellbarem Zeitverlauf Eine einzelne Audiodatei (OGG Vorbis, FLAC, WAV oder MP3*) Eine Playliste aus mehreren Audiodateien * Alle Audiodateien m¨... -
Seite 11: Konstanter Sinus
In der Spalte ”Audio Quellen” k¨ o nnen neue Quellen angelegt und bestehende ver¨ a ndert oder gel¨ o scht werden. Eine Quelle besitzt als Attribute einen Namen, eine Betriebsart (Sinus, Rampe oder Datei) und die zur Betriebsart geh¨ o rigen Parameter. -
Seite 12: Rds-Quellen
Parameter erfordert eine Kenntnis des Standards. Da eine genauere Erkl¨ a rung der Werte und ihrer Wirkungsweise den Rahmen dieses Handbuchs sprengen w¨ u rden, wird im Folgenden davon ausgegangen, dass der Benutzer des MultiFM Modulators mit dem RDS Standard vertraut ist. -
Seite 13: Grundeinstellungen, Gruppe 15B
auch keinen (dekodierbaren) RDS-Tr¨ a ger im Spektrum. Ansonsten wird immer ein RDS-Tr¨ a ger generiert, sowohl im Mono- als auch im Stereo-Modus. In der Paket Statistik ist es m¨ o glich, den gesendeten Bitstrom zu analysieren und damit sicher zu stellen, dass auch wirklich die gew¨... -
Seite 14: Gruppe 1: Ecc Und Pin Beitragskennung
8.1.3 Gruppe 1: ECC und PIN Beitragskennung In Gruppe 1 kann die erweiterte L¨ a nderkennung (Extended Country Code ECC) ¨ u bertragen werden. Dazu muss als Code = 0 eingestellt werden und als Data dann der ECC. Das erste Zeichen des PI-Codes ist die L¨ a nderkennung (Country Code CC). -
Seite 15: Fehlergenerator
Die Anzahl der Burst-Gruppen (14B) und die Dauer kann f¨ u r TA=1 und TA=0 eingestellt werden. Ist die Anzahl=0, wird kein Burst gesendet. Falls die Dauer=0 oder zu klein f¨ u r die Anzahl ist, werden keine anderen Gruppen w¨ a hrend des Bursts ¨... -
Seite 16: Alternative Frequenzen (Af)
8.2 Alternative Frequenzen (AF) AFs werden, wenn aktiviert, zusammen mit dem PS in 0A-Gruppen gesendet. Abbildung 8: Alternative Frequenzen im RDS 8.2.1 Kanalautomatik Die Kanal-Automatik findet die Frequenzen aller Kan¨ a le, die dieselbe RDS-Quelle nutzen, d.h. die einer bestimmten Sendestation entsprechen (gleiche PI/PS). -
Seite 17: Verfahren A/B
8.2.2 Verfahren A/B F¨ u r die ¨ Ubertragung der AFs sind zwei Verfahren m¨ o glich. Verfahren A sendet eine Liste mit bis zu 25 AFs. Verfahren B kann f¨ u r gr¨ o ßere Listen verwendet werden oder wenn es n¨ o tig ist, regionale Sender (artverwandte Programme mit anderer PI) zu kennzeichnen. -
Seite 18: Standard Radiotext (Gruppe 2)
Die Gruppen zur ¨ Ubertragung von eRT und RT+ m¨ u ssen unterschiedlich gew¨ a hlt sein. Diese werden als ODA mit der AID als Kennung in den 3A-Gruppen ¨ u bertragen (siehe Abschnitt 8.1.6). 8.3.1 Standard RadioText (Gruppe 2) Normaler RadioText wird in Gruppe 2 ¨... -
Seite 19: Rds-Log Dateien Abspielen
8.4 RDS-Log Dateien abspielen Anstatt ein neues RDS-Signal zu generieren, kann auch ein aufgezeichnetes RDS-Log aus einer Datei ausgespielt werden. Dazu werden im Reiter ”Log Dateien” die gew¨ u nschten Dateien hinzugef¨ u gt. Alle Zeilen aus allen Dateien werden kontinuierlich gesendet. Nach der letzten Zeile der letzten Datei beginnt das Abspielen wieder am Anfang der ersten Datei. -
Seite 20: Log-Datei Speichern
Die Paket-Statistik zeigt die gesendeten RDS-Pakete aufgeschl¨ u sselt nach Gruppen f¨ u r einen ausgew¨ a hlten Kanal an. Das Log kann durch An- bzw. Abw¨ a hlen mehrerer Gruppen nach bestimmten Gruppen gefiltert werden. 8.5.2 Log-Datei speichern Zus¨ a tzliche Informationen wie der Zeitstempel, die Gruppennummer oder die Anzahl der CRC-Fehler k¨ o nnen angezeigt und mitgeloggt werden. -
Seite 21: Voraussetzungen
k¨ o nnen Verkehrsmeldungen hinzugef¨ u gt, gel¨ o scht (Mitte) und bearbeitet (rechts) werden. Durch Hinzuf¨ u gen von Labels wird aus einer Single-Group-Verkehrsmeldung eine Multi-Group-Meldung. 9.1 Voraussetzungen Einstellung Grund Gruppe 8 aktivieren Verkehrsmeldungen (Alert-C) werden in der RDS Gruppe 8A ¨ u bertragen Gruppe 4 aktivieren Einige Empf¨... -
Seite 22: Verkehrsmeldungen
9.3 Verkehrsmeldungen Jede Zeile entspricht einer Verkehrsmeldung. Diese besteht mindestens aus einem Ereignis und einem Ort. Mit der rechten Maustaste kann ein Suchdialog f¨ u r Ereignisse und Orte ge¨ o ffnet werden. Abbildung 12: TMC Orte suchen Abbildung 13: TMC Ereignisse suchen Die Suche nach dem Ereignis ”Stau”... -
Seite 23: Fernsteuerung
F Reserviert 10 Fernsteuerung ¨ Uber TCP Port 1248 kann die MultiFM Software ¨ u ber das Netzwerk ferngesteuert werden. Selbst mit einem einfachen Telnet-Programm (z.B. Putty im Telnet-Modus) k¨ o nnen Kommandos gesendet und Ereignisse ¨ u berwacht werden. - Seite 24 Kommando Beispiele Beschreibung zeige Frequenz von Kanal 1 an get channel.1.freq zeige Filenamen von Audio-Quelle 2 an get audio.2.file zeige Program Service Name von RDS-Quelle 3 an get rds.3.ps schaltet die Kan¨ a le 1, 3, 4 und 5 an set channel.1,3-5.used 1 listet alle aktuell vorhandenen Gruppen (Quellen) mit Nummern auf get *...
-
Seite 25: Listen Bearbeiten
10.1 Listen bearbeiten Die Kommandos ADD, SET und DEL werden zum Bearbeiten nachfolgender Listen ben¨ o tigt. Liste (Key) Beschreibung Liste der Songs von Playlist N playlist.N.# gesendete Alternative Frequenzen (AFs) der RDS-Quelle N (nur lesen) rds.N.af manuelle Eintr¨ a ge f¨ u r die AFs rds.N.afs regionale Eintr¨... -
Seite 26: Status / Zustand Des Modulators
10.4 RDS Fernsteuerung ¨ Uber die TCP Ports 4001 bis 4024 nimmt die MultiFM Software RDS-Daten f¨ u r die Kan¨ a le 1 bis 24 zeilenweise entgegen. Jedes Format, das im RDS-Log erzeugt werden kann (s. 8.5.2), kann hier verwendet werden. -
Seite 27: Anwendungsbeispiele
Anzeigen der Werte, optional get audio.1 In der MultiFM Software wird das gleiche Ziel ¨ u ber folgende Aktionen erreicht: 1. W¨ a hlen Sie Men¨ u Projekt Neu (oder Ctrl+N) und vergeben Sie einen neuen Projektnamen. 2. W¨ a hlen Sie ”Audio-Quellen” und f¨ u gen Sie eine Quelle mit dem Schalter ”+ Quelle” hinzu. -
Seite 28: Drei Audio-Dateien Auf Drei Kan¨ A Len Senden
11.2 Drei Audio-Dateien auf drei Kan¨ a len senden In diesem Beispiel werden auf drei unterschiedlichen Frequenzen verschiedene Musikst¨ u cke ausgespielt. In der MultiFM Software werden dazu folgende Aktionen durchgef¨ u hrt: 1. W¨ a hlen Sie Men¨ u Projekt Neu (oder Ctrl+N) und vergeben Sie einen neuen Projektnamen. -
Seite 29: Automatischer Senderwechsel Mittels Af
11.3 Automatischer Senderwechsel mittels AF Alternative Frequenzen (AF) werden im RDS-Signal eines Senders ¨ u bertragen. In diesem Beispiel soll der automatische Wechsel zu einem st¨ a rkeren Sender simuliert werden. Dazu wird das Beispiel aus Abschnitt 11.2 fortgef¨ u hrt. Den drei Kan¨... -
Seite 30: Beliebige Hex-Zeichen Im Radiotext Senden
11.5 Beliebige Hex-Zeichen im RadioText senden In diesem Beispiel werden ¨ u ber die Fernsteuerung beliebige Hex-Zeichen im RadioText gesendet. Dazu wird ein neues Projekt angelegt, gespeichert und anschließend der RadioText kontinuierlich ge¨ a ndert. Folgende Kommandos werden nacheinander ausgef¨ u hrt: Kommando Beschreibung Neues leeres Projekt starten... -
Seite 31: Liste Der Variablen
12 Liste der Variablen Die nachfolgenden Parameter k¨ o nnen ¨ u ber die GUI oder die Fernsteuerung ver¨ a ndert werden. Die Parameter werden in folgende Gruppen unterteilt: Gruppen Bezeichnung Beschreibung channel.# Sende-Kan¨ a le # = 1. . . 24 Nummer des Kanals chinfo.# Kanalinfo # = 1. - Seite 32 Parameter Bereich Beschreibung rds.used rds source enabled/disabled rds.name string rds source name rds.ps string program service name rds.pi 0..0xffff program identifier rds.tp traffic program bit rds.ta traffic announce bit rds.ms music speech bit rds.pty 0..31 program type rds.dec 0..3 decoder bits 3:dynPTY 2:compressed 1:artific 0:stereo rds.rttag.# list 2 radio text tag (2 values)
- Seite 33 Parameter Bereich Beschreibung rds.eon.# hex list 6 eon data of exact 6 hex values: Channel PI PTY TP TA Link rds.eon.ps string eon program service name rds.eon.af list 876..16100 eon alternate freq list 10 (876 = 87,6 MHz, 16100 = 1610 kHz) rds.eoc1/2 0..100 eon ta on/off...
