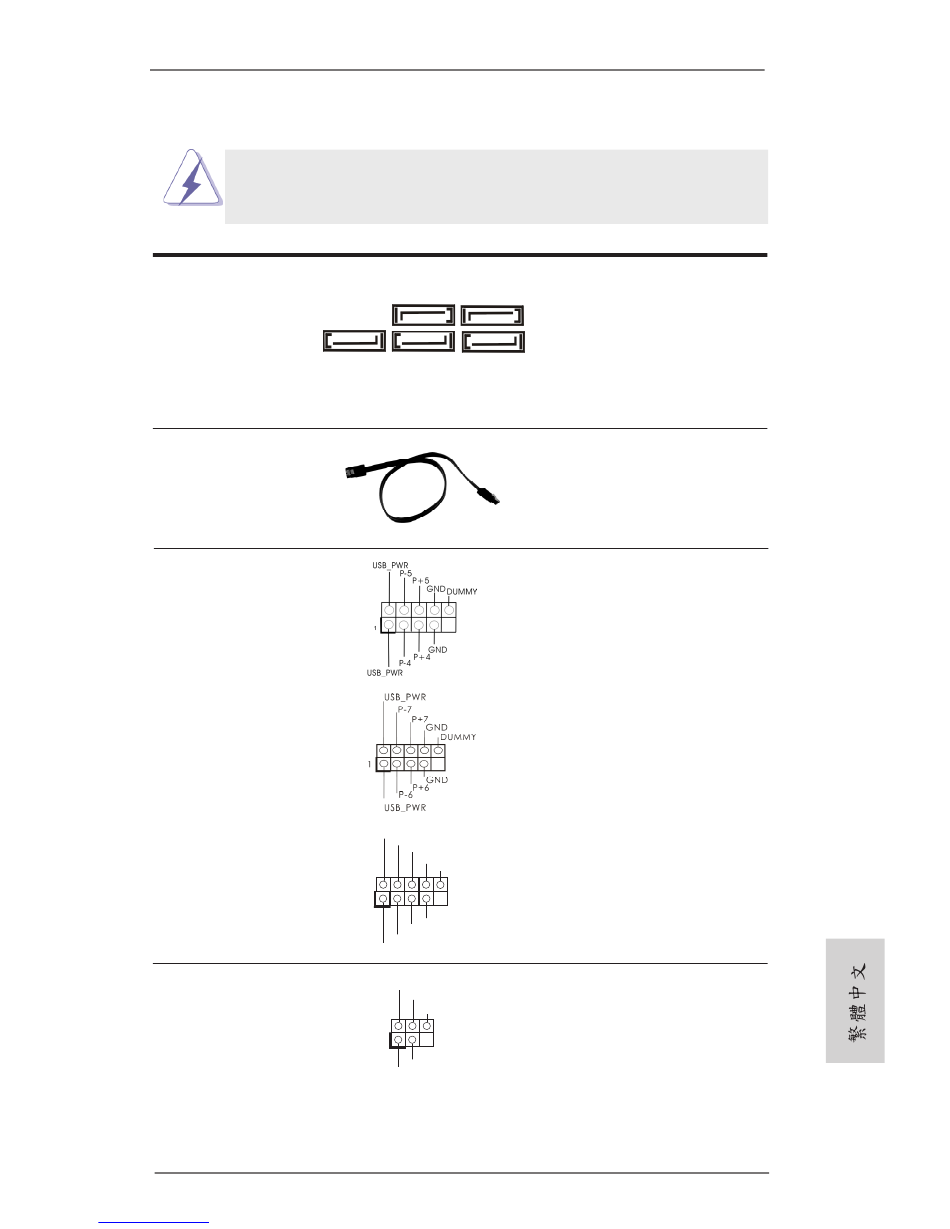

1.4 接頭
接頭
Serial ATA3 接口
(SATA3_1: 見第 2 頁第 17 項 )
(SATA3_2: 見第 2 頁第 18 項 )
(SATA3_3: 見第 2 頁第 16 項 )
(SATA3_4: 見第 2 頁第 19 項 )
(SATA3_5: 見第 2 頁第 20 項 )
Serial ATA (SATA)
數據線
( 選配 )
USB 2.0 擴充接頭
(9 針 USB_4_5)
( 見第 2 頁第 26 項 )
(9 針 USB_6_7)
( 見第 2 頁第 27 項 )
(9 針 USB_8_9)
( 見第 2 頁第 28 項 )
紅外線模組接頭
(5 針 IR1)
( 見第 2 頁第 29 項 )
Downloaded from
www.Manualslib.com
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
SATA3_5
USB_PWR
1
USB_PWR
IRTX
1
IRRX
ASRock 970 Extreme3 R2.0 Motherboard
manuals search engine
圖示
這裡有五組 Serial ATA3
SATA3_3
SATA3_1
(SATA3) 接口支援 SATA 數據
線作為內部儲存設置。
目前 SATA3 界面理論上
SATA3_4
SATA3_2
可提供高達 6.0Gb/s 的數據
傳輸速率。
SATA 數據線的任意一端均可
連接 SATA/SATAII/SATA3 硬
碟或者主機板上的 SATA3 接口。
除了位於 I/O 面板的四個
USB 2.0 接口之外，這款
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
P-9
P+9
GND
DUMMY
GND
P+8
P-8
這個接頭支援一個選配的模
+5VSB
組 , 可用來無線傳輸和接收紅
DUMMY
外線。
GND
說明
143
