Schritte
1. Öffnen Sie den Rückhalteriegel der PCIe-Zusatzkarte, indem Sie auf die Freigabelasche auf dem Rückhalteriegel drücken und
das Ende des Riegels anheben.
2. Entfernen Sie gegebenenfalls die Anschlussabdeckung vom PCIe-Mezzaninkartenschacht.
VORSICHT:
Um Schäden an der PCIe-Zusatzkarte zu vermeiden, fassen Sie die Karte nur an ihren Kanten an.
3. Richten Sie die beiden Anschlüsse auf der PCIe-Mezzaninkarte an den Anschlüssen auf der Systemplatine aus.
4. Drücken Sie die PCIe-Zusatzkarte herunter, bis die Anschlüsse auf der Karte vollständig in die entsprechenden Anschlüsse
einrasten.
Die Halteklammer auf der Seite des Gehäuses rastet auf der PCIe-Mezzaninkarte ein.
5. Schließen Sie die Verriegelung.

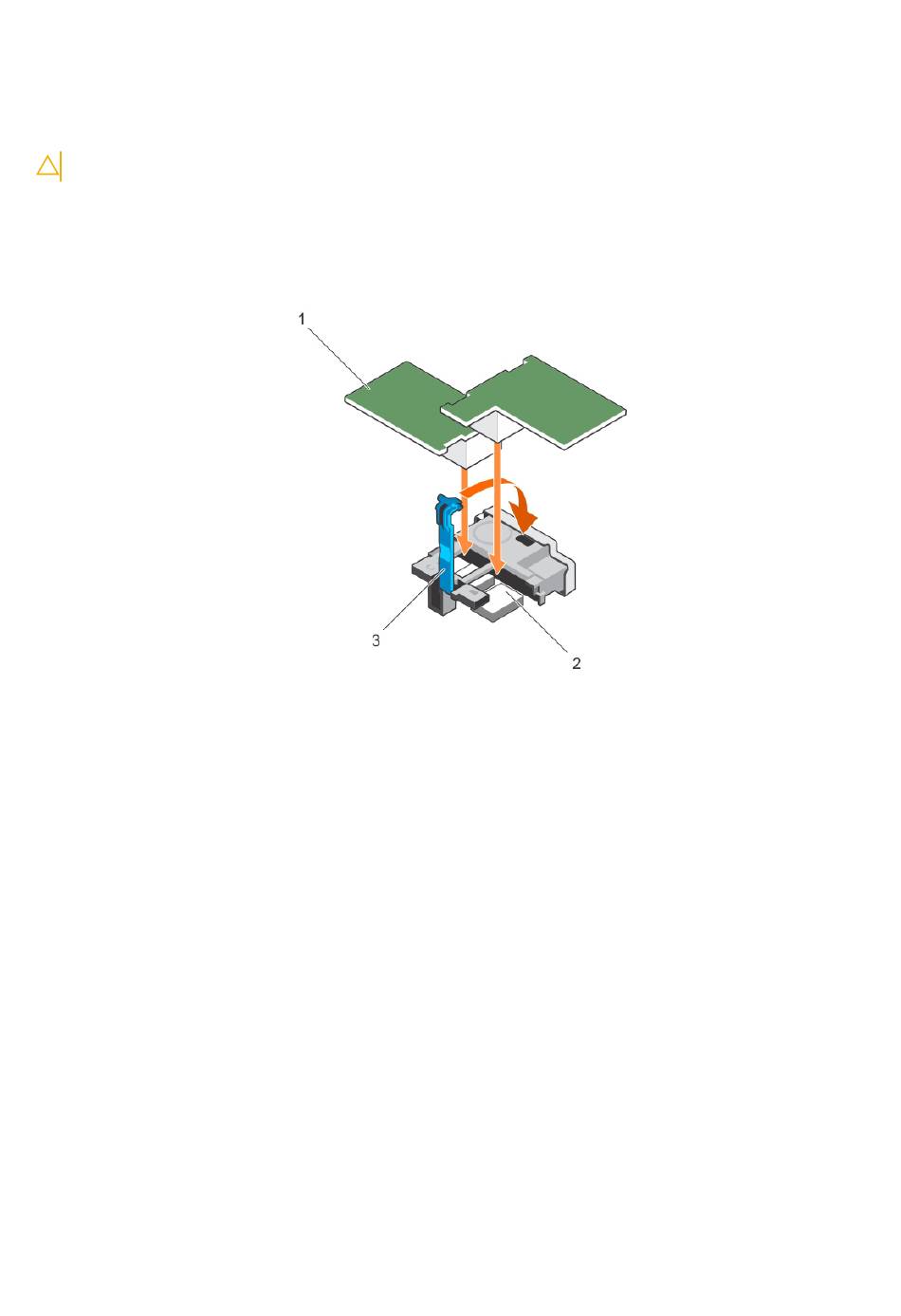

Abbildung 24. Installieren einer PCIe-Mezzaninkarte
a. PCIe-Mezzaninkarte
b. PCIe-Mezzaninkartenanschluss (2)
c. Halteklemme der PCIe-Mezzaninkarte
Nächste Schritte
Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems".
Verwandte Verweise
Sicherheitshinweise
on page 49
Zugehörige Tasks
Vor der Arbeit an Komponenten im Inneren Ihres Systems
Entfernen einer PCIe-Mezzaninkarte
Nach der Arbeit an Komponenten im Inneren Ihres Systems
on page 50
on page 79
on page 50
