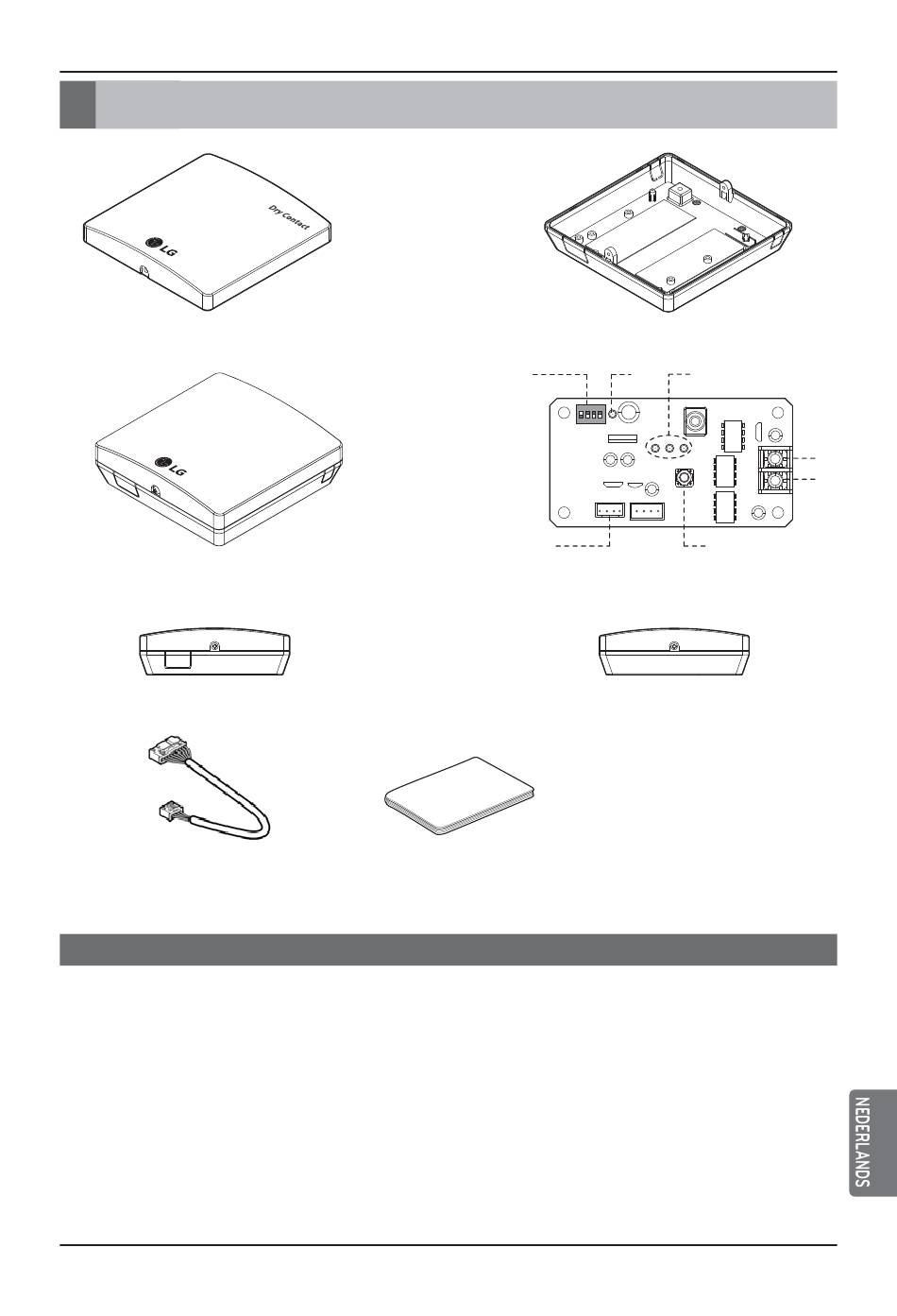

Naam van elk onderdeel

Voorkant van de behuizing
ISO view
Zijkant
Kabel (1 EA)
(Voor verbinden met binnenunit)
1. CN-OUT :
Connector van binnenunit
2. BUS-A :
RS-485(+) klemmenblok
3. BUS-B :
RS-485(-) klemmenblok
4. SW1 :
Reset-schakelaar
5. SWDIP :
Instellen adres-schakelaar (raadpleeg pagina 11)
6. LED1 :
RS-485 status-LED
7. LED(01~03)G :
Communicatie-status LED
Installatiehandleiding
Modbus Gateway voor binnenunit
Naam van elk onderdeel
Achterkant van de behuizing
5 6
ON
1 2 3 4
1
PCB
Zijkant
* Others :
Screw 4 EA(For installation)
Installatiehandleiding 7
7
3
2
4
