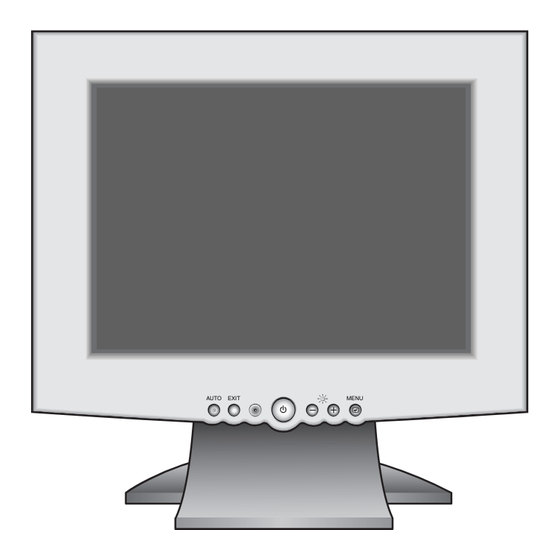

- Seite 1 1_570V560V-G-CO Page i Monday, July 9, 2001 5:11 PM SyncMaster 570V TFT SyncMaster 560V TFT TFT-LCD Monitor Bedienungs- anleitung...
-
Seite 2: Für Ein Besseres Display
1_570V560V-G-CO Page ii Monday, July 9, 2001 5:11 PM Für ein besseres Display 1. Stellen Sie wie unten beschrieben die Auflösung und Bildwiederholfrequenz in der Systemsteuerung des Computers so ein, dass Sie ein hochqualitatives Bild erhalten. Bei Darstellungen, deren maximale Auflösung die TFT-LCD-Qualität nicht erreicht, kann das Bild ungleichmäßig sein. -
Seite 3: Inhaltsverzeichnis
2_570V560V-Gtoc Page 1 Tuesday, July 10, 2001 8:50 AM Inhal Sicherheitsanweisungen ........... . 2 Auspacken des Monitors . -
Seite 4: Sicherheitsanweisungen
3_570V560V-Gsaf Page 2 Tuesday, July 10, 2001 8:52 AM Sicherheitsanweisungen Vergewissern Sie sich vor dem Anschließen des Netzkabels an den Ausgang des Gleichstrom- Adapters, daß die auf dem Gleichstrom-Adapter angegebene Spannung der örtlichen Netzspannung entspricht. Stecken Sie niemals Gegenstände aus Metall in die Gehäuseöffnungen des LCD Monitors, weil dadurch elektrische Schläge verursacht werden können. -
Seite 5: Auspacken Des Monitors
570V560V-G Page 3 Tuesday, July 10, 2001 8:56 AM Auspacken des Monitors Prüfen Sie bitte, ob der Lieferumfang Ihres Monitors vollständig ist. Falls eventuell Teile fehlen, wenden Sie sich an Ihren Händler. Netzkabel Diskette Schwenksoftware (optional) AUTO AUTO EXIT EXIT MENU MENU 15pol. -
Seite 6: Aufstellen Des Monitors
570V560V-G Page 4 Tuesday, July 10, 2001 8:56 AM Aufstellen des Monitors Einrichten eines ergonomischen Arbeitsplatzes Berücksichtigen Sie die folgenden Hinweise zur Aufstellung des Monitors. Aufstellplatz des Monitors Wählen Sie einen Platz, an dem der Monitor den wenigsten Reflexionen von Lampen oder Fenstern ausgesetzt ist, gewöhnlich im rechten Winkel zu einem Fenster. -
Seite 7: Anschließen Des Lcd Monitors
570V560V-G Page 5 Tuesday, July 10, 2001 8:56 AM Aufstellen des Monitors Anschließen des LCD Monitors ➂ ➄ ➄ ➃ ➃ Abbildung 3. Kabelanschlüsse Schalten Sie den Computer aus, und ziehen Sie sein Netzkabel. Schließen Sie das Signalkabel an den 15poligen D-Sub Anschluß an der Rückseite des Monitors an. -
Seite 8: Anschließen Des Multimedia Lcd Monitors
570V560V-G Page 6 Tuesday, July 10, 2001 8:56 AM Aufstellen des Monitors Anschließen des Multimedia LCD Monitors AUDIO Abbildung 4. Multimedia-Anschlüsse Führen Sie die Schritte 1 bis 3 auf der vorherigen Seite aus. Wenn Sie einen Multimedia-Fuß oder Multimedia-Schwenkfuß haben, verbinden Sie die Buchse (A) des angebrachten Netzadapters mit dem Gleichstromanschluß... -
Seite 9: Plug And Play
570V560V-G Page 7 Tuesday, July 10, 2001 8:56 AM Aufstellen des Monitors Tabelle 1. Lage der Anschlüsse für Multimediafuß ( Fortsetzung ) Gegenstand Name Beschreibung Audio-Eingangs- Schließen Sie hier ein Kabel an, um den Ton von der Soundkarte des Computers hierher zu leiten. buchse AUDIO IN Schließen Sie hier ein externes Mikrofon an. -
Seite 10: Selbsttest-Funktion
570V560V-G Page 8 Tuesday, July 10, 2001 8:56 AM Aufstellen des Monitors Klicken Sie auf START , EINSTELLUNGEN , SYSTEMSTEUERUNG , Registerkarte EINSTELLUNGEN , ERWEITERT , Registerkarte MONITOR , ÄNDERN . Dadurch wird der "Hardware-Assistent" gestartet. Führen Sie die gleichen Anweisungen wie in den Schritten im obigen Abschnitt aus. ®... -
Seite 11: Hilfe Erhalten
570V560V-G Page 9 Tuesday, July 10, 2001 8:56 AM Aufstellen des Monitors Wenn der Monitor einwandfrei funktioniert, wird ein weißes Feld mit roter Umrandung und einem schwarzen Text angezeigt, wie in der folgenden Abbildung dargestellt: Keine Verbindung Signalkabel prüfen Abbildung 5. Monitor-Selbsttest-Bildschirm Die drei Kästchen in der Umrandung sind rot, grün und blau. -
Seite 12: Einstellung Des Lcd Monitor
570V560V-G Page 10 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Bedienelemente Das LCD erlaubt es Ihnen, die Charakteristika des angezeigten Bildes auf einfache Weise zu verändern. Alle diese Einstellungen werden über die Steuertasten an der Vorderseite des Monitors vorgenommen. -
Seite 13: Automatisches Speichern
570V560V-G Page 11 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Automatisches Speichern Wenn Sie das OSD öffnen und ein Einstellfenster ca. 3 Sekunden ohne Drücken einer Taste aktiv lassen, speichert der Monitor automatisch alle von Ihnen vorgenommenen Änderungen. Diese Änderungen werden in einem Anwenderbereich im Monitor gespeichert. -
Seite 14: Helligkeit
570V560V-G Page 12 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Helligkeit Befolgen Sie diese Anweisungen zur Einstellung der Helligkeit Helligkeit des Monitors. Betätigen Sie bei ausgeschaltetem Menü die Taste " " oder " " , um den –... -
Seite 15: Zugriff Auf Das Menüsystem
570V560V-G Page 13 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Zugriff auf das Menüsystem Betätigen Sie bei ausgeschaltetem Menü die Taste MENU, um das Menü zu aktivieren und das Hauptfunktionsmenü einzublenden. Betätigen Sie die Tasten " " und " ", um zwischen den Funktionssymbolen zu –... - Seite 16 570V560V-G Page 14 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Tabelle 2. Bildschirm-Bedienelemente (Fortsetzung) Menüs und Funktionsbeschreibung Symbol Untermenüs – Synchronisation: Die Bedienelemente für Synchronisation dienen zum Einstellen und Begrenzen des Störanteils im Videosignal, der horizontale Streifen oder Bereiche auf dem Bildschirm verursacht, wo das Bild nicht stabil ist und zittert oder flimmert.
- Seite 17 570V560V-G Page 15 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Tabelle 2. Bildschirm-Bedienelemente (Fortsetzung) Menüs und Funktionsbeschreibung Symbol Untermenüs – Reset Stellt den Anzeigebereich und die Farbeinstellungen zurück auf die ursprüngliche Werkseinstellung. Reset Geometrie Stellt die H-Bildlage und V-Bildlage des Anzeigebereichs zurück.
- Seite 18 570V560V-G Page 16 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Tabelle 2. Bildschirm-Bedienelemente (Fortsetzung) Menüs und Funktionsbeschreibung Symbol Untermenüs – Sprache Mit dem Menü Sprache können Sie eine der sechsMenüsprachen wählen. English Die gewählte Sprache betrifft nur die Sprache vom Deutsch OSD.
- Seite 19 570V560V-G Page 17 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Tabelle 2. Bildschirm-Bedienelemente (Fortsetzung) Menüs und Funktionsbeschreibung Symbol Untermenüs – Anzeigemodus Dieses Fenster zeigt die Horizontal- und Vertikalfrequenzen, SyncPolarität und die Auflösung vom Bild das vom Computer oder der Videokarte empfangen wird.
-
Seite 20: Audio-Bedienelemente
570V560V-G Page 18 Tuesday, July 10, 2001 8:56 AM Einstellung des LCD Monitor Audio-Bedienelemente ON/OFF VOLUME BASS TREBLE MIN MAX MIN MAX MIN MAX Abbildung 8. Audio-Bedienelemente des Multimediafußes Für Zugriff auf die Funktionen Ein/Aus, Lautstärke, Bässe und Höhen drehen Sie den entsprechenden Regler nach rechts oder links, um die Funktion einzustellen. -
Seite 21: Anhang
570V560V-G Page 19 Tuesday, July 10, 2001 8:56 AM Anhang PowerSaver Dieser Monitor verfügt über ein integriertes Powermanagement-System mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es den Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn der Monitor für eine bestimmte Zeitdauer nicht verwendet wird. -
Seite 22: Störungssuche
570V560V-G Page 20 Tuesday, July 10, 2001 8:56 AM Anhang Störungssuche Sollte bei der Aufstellung oder Verwendung des LCD Monitors ein Problem auftreten, können Sie es unter Umständen selbst beheben. Bevor Sie sich an den Kundendienst wenden, probieren Sie die für das jeweilige Problem empfohlenen Maßnahmen aus. Tabelle 5. - Seite 23 Das Bild ist nicht auf Stellen Sie die waagerechte und H-Bildlage, Seite 14 dem Bildschirm V-Bildlage, Seite 14 senkrechte Bildlage ein. zentriert Sie benötigen die Mon- Laden Sie den Treiber von der folgenden Internet-Seite: itor-Treibersoftware http://www.samsung-monitor.com http://www.samsungmonitor.com (Nur USA) Deutsch...
- Seite 24 570V560V-G Page 22 Tuesday, July 10, 2001 8:56 AM Anhang Tabelle 6. Störungssuche bei Problemen - Ton Problem Empfohlene Maßnahme Referenz Kein Ton Vergewissern Sie sich, daß das Anschließen des Multimedia-Monitors, Audiokabel einwandfrei am Seite 6 Ton-Eingangsanschluß des Monitors und am Ton-Ausgangsanschluß der Soundkarte oder des Computers angeschlossen ist.
- Seite 25 570V560V-G Page 23 Tuesday, July 10, 2001 8:56 AM Anhang Tabelle 6. Störungssuche bei Problemen - Ton Problem Empfohlene Maßnahme Referenz Das Mikrofon Überprüfen Sie den Anschluß des Anschließen des funktioniert Multimedia-Monitors, Mikrofonkabels. nicht Seite 6 Die Soundkarte muß mit einem Dokumentation des Computers oder der internen, eingebauten Mikrofon...
-
Seite 26: Technische Daten
570V560V-G Page 24 Tuesday, July 10, 2001 8:56 AM Anhang Technische Daten Tabelle 7. Technische Daten und Standortaspekte Bildschirm Größe 15,0" diagonal Anzeigegröße 304,1(H) x 228,1 (V) mm Ausführung a-si TFT Aktivmatrix Bildpunktabstand 0,297 (H) x 0,297 (V) Sehwinkel 60/60/50/50 (L/R/O/U): Typ. (Abhängig vom Hersteller kann der Blickwinkel abweichen) * Frequenz... -
Seite 27: Pinbelegung
570V560V-G Page 25 Tuesday, July 10, 2001 8:56 AM Anhang Pinbelegung Tabelle 8. 15pol. D-Sub Steckverbinder Stift Separate H/V Composite H/V Sync On Green Grün Grün Grün + H/V Sync Blau Blau Blau Erde Erde Erde Erde (DDC Rückführung) Erde (DDC Rückführung) Erde (DDC Rückführung) Erde-Rot Erde-Rot... -
Seite 28: Anzeigemodi
570V560V-G Page 26 Tuesday, July 10, 2001 8:56 AM Anhang Anzeigemodi Wenn das Signal des Systems der Standardsignalart gleicht, wird der Bildschirm automatisch angepasst. Gleicht das Systemsignal nicht dem Standardsignal-Modus, müssen Sie den Modus entsprechend des Videokarten Benutzerhandbuches anpassen, da der Bildschirm möglicherweise nichts anzeigt bzw. -
Seite 29: Wechseln Des Fußes
570V560V-G Page 27 Tuesday, July 10, 2001 8:56 AM Anhang Wechseln des Fußes Entfernen des Fußes Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlegen, um den Bildschirm zu schützen. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß... -
Seite 30: Anbringen Eines
570V560V-G Page 28 Tuesday, July 10, 2001 8:56 AM Anhang Fußes Anbringen eines HINWEIS: An diesen Monitor kann eine 75 mm x 75 mm VESA-kompatible Montagevorrichtung angebracht werden. Montagevorrichtung Montagevorrichtung an der Rückabdeckung Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß...
