02
6
5
4
n
168,3
D
Bohrung ¯20 f¸r
Sicherungabolzen
C
Entw‰sserung
B
o
176
o
240
A
o
300
327
6
5
4

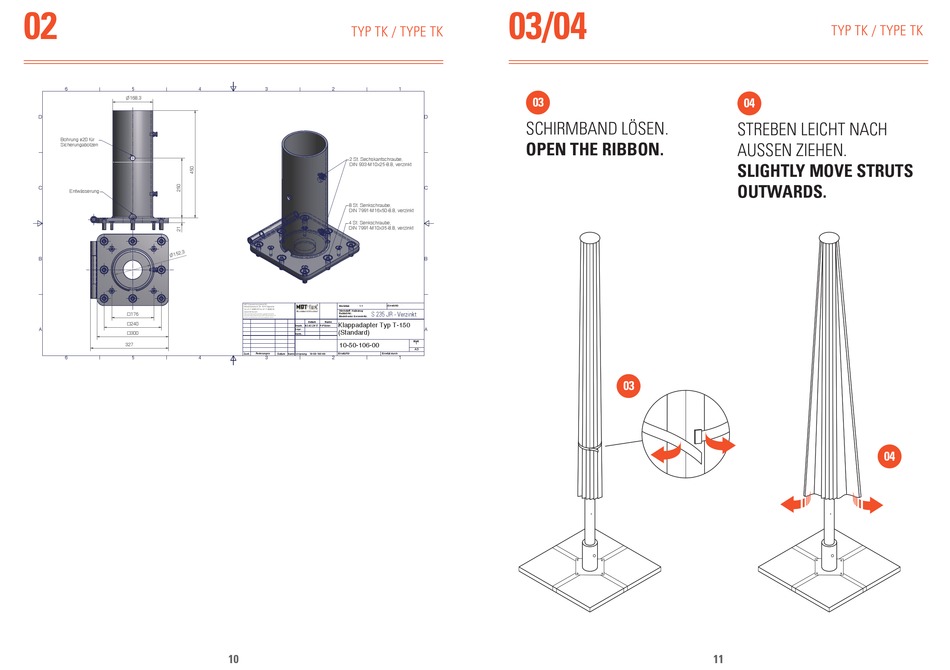

TYP TK / TYPE TK
3
2
1
2 St. Sechskantschraube,
DIN 933-M10x25-8.8, verzinkt
8 St. Senkschraube,
DIN 7991-M16x50-8.8, verzinkt
4 St. Senkschraube,
DIN 7991-M10x35-8.8, verzinkt
MDT Sonnenschutzsysteme AG
-
Maflstab
1:1
(Gewicht)
Rheinblickstrasse 6, CH - 8274 T‰gerwilen
Tel:+41-71-66682-82 Fax:+41-71-66682-83
Werkstoff, Halbzeug
www.mdt-tex.com
S 235 JR - Verzinkt
Rohteil-Nr.
Pl‰ne sind urheberrechtlich gesch¸tzt / copyright by the author
Diese Zeichnung ist Eigentum der Fa. MDT GmbH und darf nur mit
Modell-oder Gesenk-Nr.
Erlaubnis vervielf‰ltigt oder an Dritte weitergegeben werden!
Datum
Name
Klappadapter Typ T-150
Bearb.
02.02.2017 FrFlicker
Gepr.
(Standard)
Norm.
10-50-106-00
ƒnderungen
Zust.
Datum Name
Ursprung
10-50-105-00
Ersatz f¸r
Ersetzt durch
3
2
1
10
03/04
03
D
SCHIRMBAND LÖSEN.
OPEN THE RIBBON.
C
B
A
Blatt
1
A3
04
STREBEN LEICHT NACH
AUSSEN ZIEHEN.
SLIGHTLY MOVE STRUTS
OUTWARDS.
03
11
TYP TK / TYPE TK
04
