i-soamp-2
Der
hat einen max. Strombedarf von
15 A je Verstärker. Bei wenigen Fahrzeugen und beim
Anschluss von zwei Verstärkern kann die Verkablung
des Radios diesen Strombedarf nicht decken.
i-soamp-2
Der
muss dann direkt mit der
Batterie verbunden werden. (siehe Kapitel 1.7)
Lautsprecher Anschlussplan „Front +
Subwoofer"
Lautsprecheranschlussplan Subwoofer:
nachdem der Kabelbaum des
dem Kompaktstecker am
schlossen wurde, wird der Subwoofer folgender-
maßen installiert:
i-soamp-2
mit
i-soamp-2
ange-
–

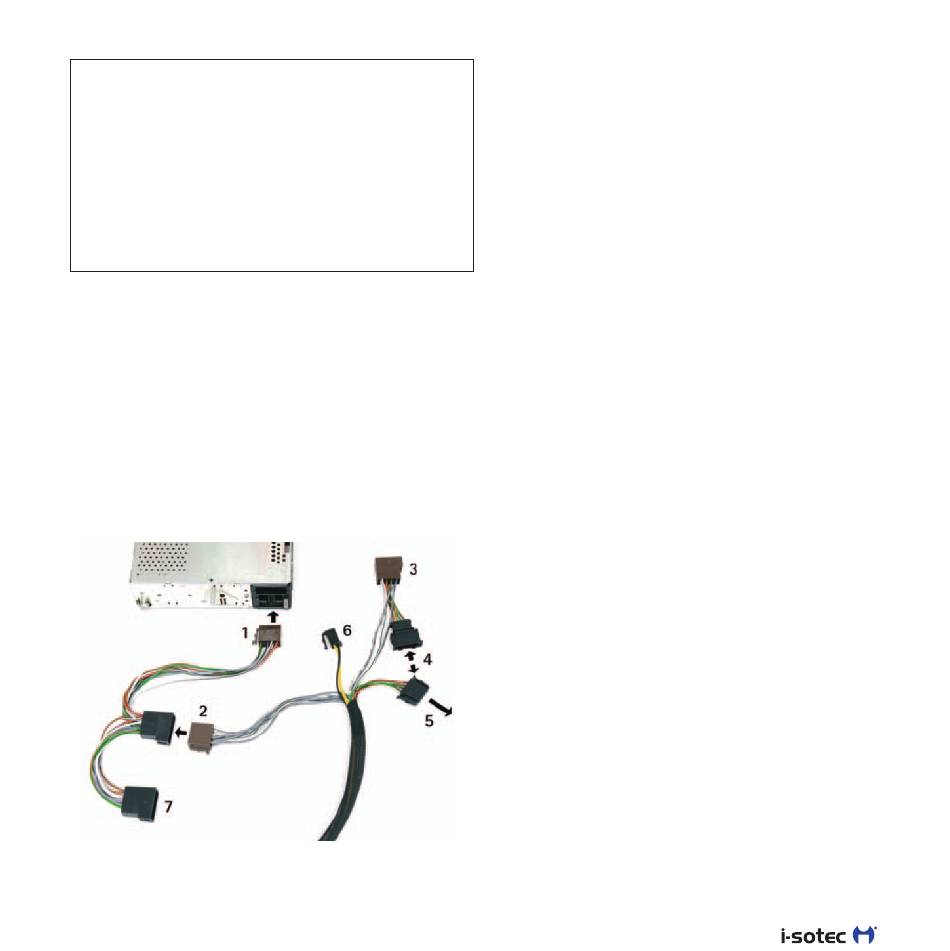

1. Der ISO-Lautsprecherstecker des Fahrzeug-
kabelbaums wird vom Autoradio getrennt
Der ISO-Lautsprecherstecker des Y-Kabels
AD-0124 wird an der ISO-Lautsprecherkupp-
lung des Autoradios angeschlossen
2. Der ISO-Lautsprecherstecker des
Kabelbaums wird an einer der beiden ISO-
Lautsprecherkupplungen des Y-Kabels ange-
schlossen
3. Die ISO-Lautsprecherkupplung des
Kabelbaums wird nicht verwendet
4. Die zwei 4-poligen Stecker werden getrennt
5. Der 4-polige Stecker am
dient als Anschluss für den Subwoofer.
Verwenden Sie für den Anschluss bitte das
Original Anschlusskabel des
oder das Adapterkabel AD-0126 (Subwoofer
Anschlusskabel 5m)
6. Der Stromanschluss erfolgt gemäß Kapitel 1.7
7. Die freie ISO-Lautsprecherkupplung am
Y-Kabel dient zum Anschluss des zweiten
i-soamp-2
, der die Frontlautsprecher antreibt
–
9
i-soamp-2-
i-soamp-2-
i-soamp-2
-Kabelbaum
i-sotec
Subwoofers
