1.6 Anschluss der Spannungsversorgung
i-soamp-2
Der
wird standardmäßig mit einem
ISO-Stromadapter ausgeliefert.
Der Stromadapter wird zwischen dem Autoradio
und Fahrzeug-Kabelbaum angeschlossen.

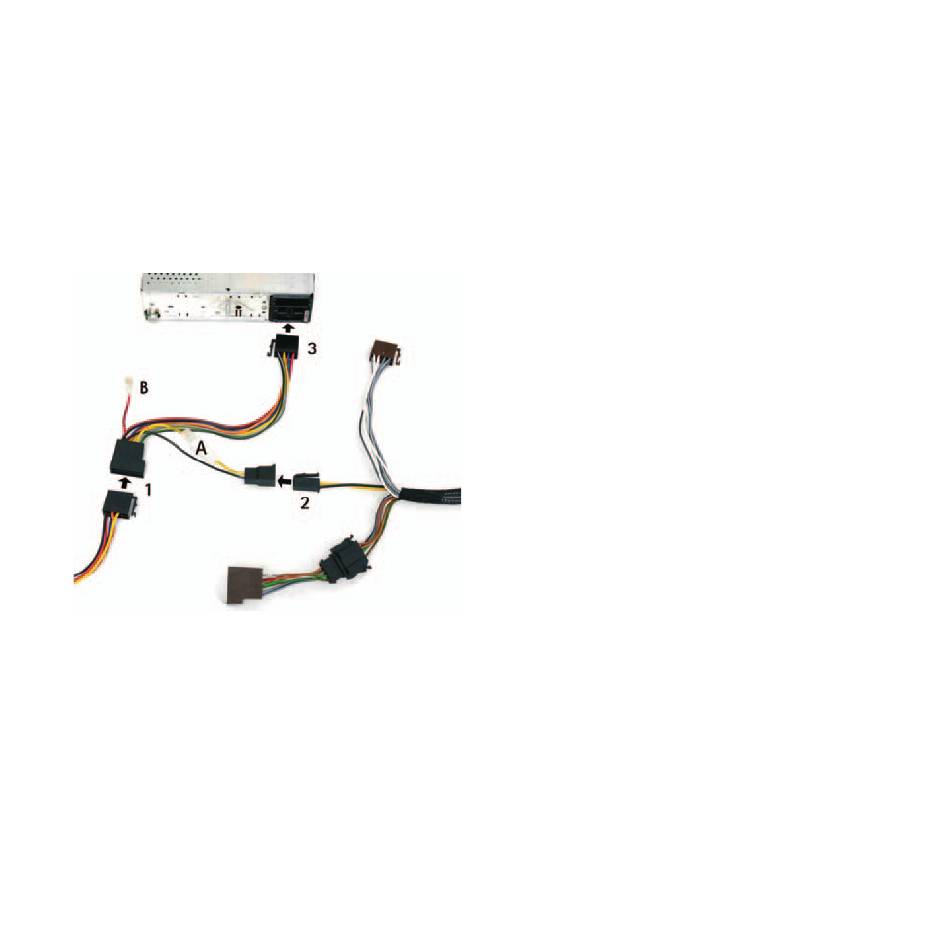

1. Den ISO-Stromstecker des Fahrzeugkabel-
baums vom Autoradio trennen und an der
ISO-Stromkupplung des
adapters anschließen.
2. Den 2-poligen Stecker am Kabelbaum des
i-soamp-2
mit der 2-poligen Kupplung am
Stromadapter verbinden. An dieser Steckver-
i-soamp--
Strom-
–
12
bindung können ggfs. auch andere fahrzeugspe-
zifi sche Adapter mit dem
den werden.
3. Den ISO-Stromstecker des
adapters mit der ISO-Stromkupplung des
Autoradios verbinden.
Da verschiedene Fahrzeughersteller die An-
schlüsse für 12 V Dauerplus (Memory, gelb) und
12 V- Versorgungsspannung (an Zündung
gekoppelt, rot) am ISO-Stecker vertauschen,
i-soamp-
besitzt der
Stromadapter zwei alternati-
ve Steckverbindungen für Dauerplus:
A. Standardanschluss für Dauerplus (Ausliefe-
rungszustand)
B. Alternative Kupplung für Dauerplus
Die korrekte Zuordnung ist im Zweifelsfall mit
einem Voltmeter oder Prüfl ampe zu testen.
Diejenige 1-polige Kupplung (A oder B), an der
auch bei ausgeschalteter Zündung +12 V
Spannung gegen Masse gemessen wird, ist mit
dem zugehörigen 1-poligen Stecker zu verbinden.
–
i-soamp-2
verbun-
i-sotec
-Strom-
