BEDIENUNGSANLEITUNG

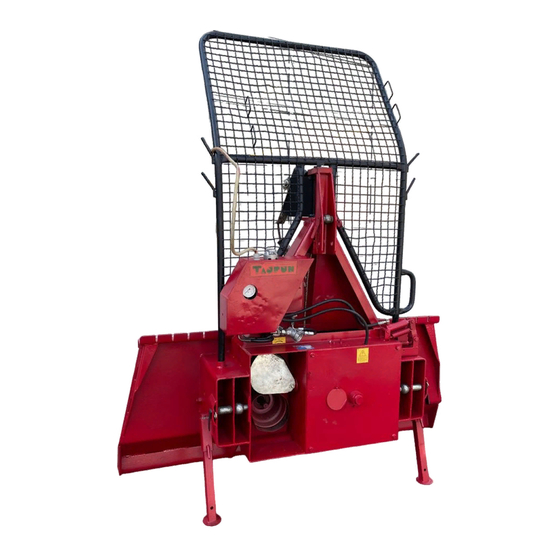

FORSTSEILWINDE
EGV 60 AHK
Art.:120.49.000
EGV 80 AHK
Art.:118.49.000
2005-01 / D
Vor dem Anbau und Einsatz der Forstwinde lesen Sie diese
Gebrauchsanleitung sorgfältig durch.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tajfun EGV 60 AHK

  • Seite 1 Tajfun Planina, proizvodnja strojev d.o.o. Planina 41 a, 3225 Planina pri Sevnici, Slovenija Tel.: +386 (0)3 746 44 22, Fax.: +386 (0)3 5791 016 E-mail: export@tajfun.si, http://www.tajfun.com BEDIENUNGSANLEITUNG FORSTSEILWINDE EGV 60 AHK Art.:120.49.000 EGV 80 AHK Art.:118.49.000 2005-01 / D Vor dem Anbau und Einsatz der Forstwinde lesen Sie diese Gebrauchsanleitung sorgfältig durch.
  • Seite 2: Inhaltsverzeichnis

    Ihnen viel Zufriedenheit bei der Arbeit mit Ihrer neuen Maschine. Da es in Ihrem Interesse liegt, die Maschine richtig zu verwenden und zu warten, hat die Firma TAJFUN diese Anleitung vorbereitet, um Sie mit der richtigen Verwendung vertraut zu machen.
  • Seite 3: Technische Daten

    1 . T E C H N I S C H E D A T E N EGV 60AHK EGV 80AHK Nennzugkraft (max.) 60 kN 80 kN Zugkraft bei voller Trommel 30 kN 40 kN Bremskraft 75 kN 100 kN Seilgeschwindigkeit (0,5 - 1,0 ;...
  • Seite 4: Sicherheitshinweise

    2 . S I C H E R H E I T S H I N W E I S E Die Arbeit mit der Winde im Wald ist gefährlich und anspruchsvoll. Sie verlangt daher ab- solute Konzentration und Aufmerksamkeit. Zur erfolgreichen und sicheren Arbeit sind fol- gende Anleitungen zu beachten.
  • Seite 5 • Überprüfen Sie das Seil auf ihre Fehlerlosigkeit! Es ist nicht zulässig, ein Seil mit über 10% beschädigter Drähte zu verwenden. Beim Schleppen darf das Seil nicht über Steine hinweggezogen werden oder beim Aufwickeln Schlingen bilden. • Die Winde darf nur von einem sicheren Standplatz aus bedient werden (5 m Mindestabstand), so daß...
  • Seite 6: Montage Der Winde An Den Traktor

    Den elektrischen Anschlußstecker der Winde stecken Sie in die extra Steckdose am Traktor (Schema A, Seite 7), wo Sie zusätzlich die Hupe und Gassteuerung anschließen können (Schema B, Seite 7). Bei einigen neuen Typen von Tajfun Seilwinden ist die lastsenkbremse eingebaut. Die Bedienungsanleitung des Funkfernsteuerungherstellers ist zu beachten !!
  • Seite 8: Funktion Und Betrieb Der Winde

    4. FUNKTION UND BETRIEB DER WINDE Arbeiten Sie unfallsicher! Beachten Sie die Unfallverhüttungs-vorschriften und Si- cherheithinweise (Kapitel 2) ! Lesen Sie alle wichtige Hinweise, die in Rahmen angege- ben sind ! 4.1. SEIL LÖSEN (Bild 4) Durch das Einschalten des Schalters »Seil lösen« auf der Steuerungskonsole wird die Brem- se gelöst und die Trommel kann sich drehen.
  • Seite 9: Lösen Des Seils Unter Last

    4.3. LÖSEN DES SEILS UNTER LAST (Bild 4) Wenn Sie mit dem Ziehen aufhören, verhindert die Bremse das Rückgleiten der Last. Um das gespannte Seil zu lösen, drucken Sie mehrmals kurz die Taste »Bremse lösen«. Damit wird das stoßartige Drehen der Trommel und das Losen des noch immer auf der Trommel aufge- wickelten Seils verhindert.
  • Seite 10: Ausrüsten Der Winde Mit Dem Seil

    4.4. AUSRÜSTEN DER WINDE MIT DEM SEIL (Bild 5) • Wenn die Winde am Traktor angeschlossen ist, schalten Sie den Gelenkwellenantrieb und den Traktor aus. • Durch das Abziehen der Schraube 3 entfernen Sie den Dreieckschutz 2. • Entfernen Sie den Deckel 6. •...
  • Seite 11: Wie Wird Das Seil Fest Auf Die Trommel Aufgewickelt

    4.4.1. WIE WIRD DAS SEIL FEST AUF DIE TROMMEL AUFGEWICKELT Wickeln Sie das Seil völlig ab. Durch die Betätigung der Taste “Ziehen” auf der Steuerungs- konsole wickeln Sie das Seil auf die Trommel. (Bild 4) Dabei seien Sie darauf aufmerksam, daß das Seil fest auf der Trommel aufgewickelt ist. Das erreichen Sie auf folgende Weise: •...
  • Seite 12: Einstellung Der Seilauszugkraft

    4.5. EINSTELLUNG DER SEILAUSZUGKRAFT (Bild 8) Die Seilauszugkraft muß richtig eingestellt werden, sodaß nach der Beendigung des Auszie- hens die Trommel sofort anhält. Damit wird die Gefahr der automatischen Lockerung des Seils vermieden. • Lösen Sie die Sicherungsmutter 10 • Lösen oder ziehen Sie die Schraube 9, womit Sie über die Blattfeder 12 das Bremsband 11 beeinflussen.
  • Seite 13: Einstellung Vom Hub Des Kupplungszylinders

    BILD 8 4.7. EINSTELLUNG VOM HUB DES KUPPLUNGSZYLINDERS (Bild 8) Durch die Betätigung der Taste »Ziehen«, druckt der Kupplungszylinder 8 die Trommel ge- gen die Kupplung, sodass die Trommel anfängt, sich zu drehen. Wenn die Taste gelöst wird, kehrt die Trommel in die Ausgangsposition zurück. Dieser axiale Hub des Zylinders bzw. der Trommel auf der Achse muß...
  • Seite 14: Prüfung Und Spannen Der Antriebskette

    4.8. PRÜFUNG UND SPANNEN DER ANTRIEBSKETTE (Bild 9) Während des Betriebs der Winde dehnt sich die Antriebskette unter Last. Um den übermäßi- gen Verschleiß des gesamten Kettenantriebs zu verhindern, muß die Antriebskette regelmä- ßig geprüft und neu angespannt werden. Die Kette darf aber nicht überspannt sein. Die richtig gespannte Kette ermöglicht eine Schwingung von 1÷...
  • Seite 15: Wartung Und Instandhaltung

    BILD 9 5 . WARTUNG UND INSTANDHALTUNG Ständige Wartung der Winde ist eine Voraussetzung für ihre einwandfreie Funktion und lange Lebensdauer. 5.1. WAS IST ZU TUN, WENN ... BEANSTANDUNG MÖGLICHE URSACHEN BEHEBUNG Winde reagiert nicht auf ungenügend Druck im hydraulischen Antrieb der Winde prüfen (Gelenkwelle muß...
  • Seite 16 BEANSTANDUNG MÖGLICHE URSACHEN BEHEBUNG Winde zieht nicht zu viel Seil auf der Trommel Siehe Kapitel 4.2. und 4.4. genügend Kupplungsscheiben fett Kupplungsbeläge saubermachen oder Kupplung (unsachgemäßes Schmieren der An- wechseln ⊗ triebskette) ⊗ Verschleiß der Kupplungsbeläge Wechsel von Kupplungsscheiben ⊗ Antrieb der Winde beschädigt beschädigte Teile wechseln ⊗...
  • Seite 17: Wartungsplan

    5.2 WARTUNGSPLAN Visuelle und Funktionsprüfung wird vor jeder Inbetriebnahme durchgeführt: • Sind alle Schrauben und Muttern festgezogen ? • Gibt es mechanische Schaden am Gehäuse der Winde ? • Sind alle Bolzensicherungen angebracht ? • Ist die Gelenkwelle ordnungsgemäß angeschlossen und die Sicherungskette angebracht ? •...
  • Seite 18: Die Folgen Der Überlastung Und Verkehrter Verwendung Von Seilwinden

    BILD 10 5.3. DIE FOLGEN DER ÜBERLASTUNG UND VERKEHRTER VERWENDUNG VON SEILWINDEN • verbrannte Kupplungsbeläge • verbrannte Bremsbandbeläge • beschädigter Bremsmechanismus • zerrissene Kette • gebrochene Seilrolle oder Seilrollenlager • Beschädigung(en) vom Antriebs- und/oder Zapfwellengehäuse • Beschädigung(en) der Antriebs- und/oder Zapfwelle oder der Kettenräder •...
  • Seite 19: Eg-Konformitätserklärung

    Tajfun Planina, proizvodnja strojev d.o.o. Planina 41 a, 3225 Planina pri Sevnici, Slovenija Tel.: +386 (0)3 746 44 22, Fax.: +386 (0)3 5791 016 E-mail: export@tajfun.si, http://www.tajfun.com EG-Konformitätserklärung Im Sinne der EG-Richtlinie 98/37/EG Wir: TAJFUN Planina, proizvodnja strojev d.o.o., Planina 41a, 3225 Planina pri Sevnici, Slowenien erklären in alleiniger Verantwortung, daß...
  • Seite 20: Garantiekarte

    G A R A N T I E K A R T E Auf diese Maschine gewähren wir Ihnen 24 Monate Garantie Die Garantie erstreckt sich ausschließlich auf Material- oder Fabrikationsfehler. Für Schäden, die durch: • unsachgemäße Behandlung und Überlastung •...
