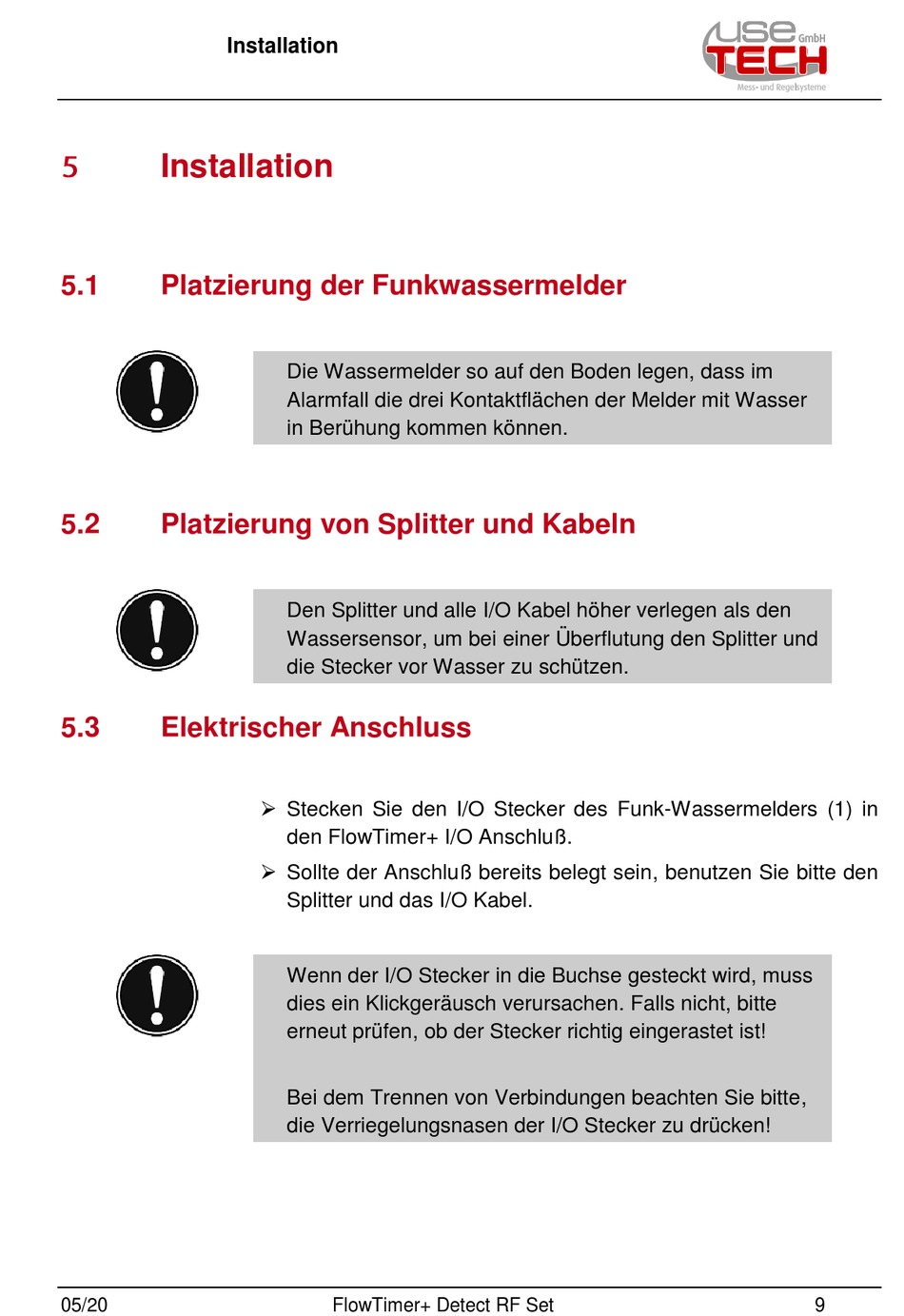

Installation

Installation
5.1

Platzierung der Funkwassermelder

5.2

Platzierung von Splitter und Kabeln

5.3

Elektrischer Anschluss

05/20
Die Wassermelder so auf den Boden legen, dass im
Alarmfall die drei Kontaktflächen der Melder mit Wasser
in Berühung kommen können.
Den Splitter und alle I/O Kabel höher verlegen als den
Wassersensor, um bei einer Überflutung den Splitter und
die Stecker vor Wasser zu schützen.
 Stecken Sie den I/O Stecker des Funk-Wassermelders (1) in
den FlowTimer+ I/O Anschluß.
 Sollte der Anschluß bereits belegt sein, benutzen Sie bitte den
Splitter und das I/O Kabel.
Wenn der I/O Stecker in die Buchse gesteckt wird, muss
dies ein Klickgeräusch verursachen. Falls nicht, bitte
erneut prüfen, ob der Stecker richtig eingerastet ist!
Bei dem Trennen von Verbindungen beachten Sie bitte,
die Verriegelungsnasen der I/O Stecker zu drücken!
FlowTimer+ Detect RF Set 9
