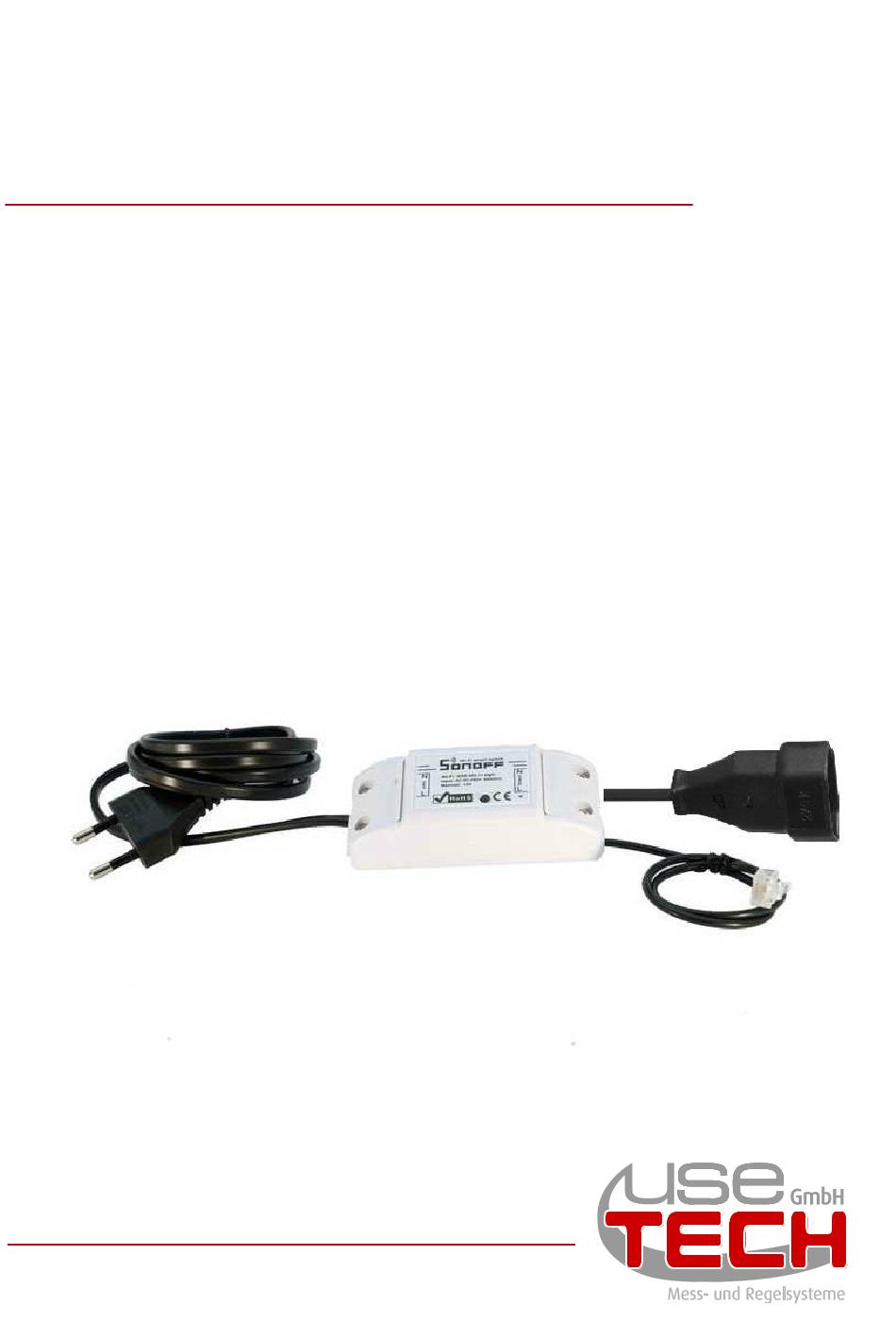

- Seite 1 FlowTimer+ Tasmota FlowTimer+ Interface für MQTT, KNX… Betriebsanleitung...
- Seite 2 Teile urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Firma usetech GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung in elektronische Systeme sowie die Verarbeitung in diesen.
-
Seite 3: Inhaltsverzeichnis
Lebensdauer ................. 4 Bestimmungsgemäße Verwendung ........5 Nicht bestimmungsgemäße Verwendung ......6 Grundlegende Sicherheitshinweise ........7 Systembeschreibung FlowTimer+ Tasmota ....... 8 Lieferumfang FlowTimer+ Tasmota ........8 Installation ................9 Elektrischer Anschluss ............9 Alarmierung mit oder ohne Absperrung ......10 Bedienung und Funktion ........... -
Seite 4: Allgemeines
Bei Nichtbeachtung drohen schwere Verletzungen oder Tod. Warnt vor einer möglichen Gefährdung! VORSICHT Nichtbeachtung kann mittelschwere oder leichte Verletzungen zur Folge haben. HINWEIS Warnt vor Sachschäden! Bei Nichtbeachtung kann das System oder die Anlage beschädigt werden. 05/20 FlowTimer+ Tasmota... - Seite 5 Informationen in dieser Bedienungsanleitung oder in anderen Dokumentationen. Handlungsschritte Die definierte Abfolge der Handlungsschritte erleichtert Ihnen den korrekten und sicheren Gebrauch des Systems. Ergebnis Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten beschrieben. 05/20 FlowTimer+ Tasmota...
-
Seite 6: Technische Daten
Umwelt- und Klimabedingungen Umgebungstemperatur: +5°C - 40°C Schutzart: IP20 Einsatzort: nur für den Inneneinsatz geeignet Lebensdauer Die Funktion des Gesamtsystems muss in den vorgesehenen Intervallen durch eine Fachkraft überprüft werden (siehe auch Kapitel 8.1.) 05/20 FlowTimer+ Tasmota... -
Seite 7: Bestimmungsgemäße Verwendung
Sollte im Schutzmodus durch einen Alarm der FlowTimer+ von selbst absperren wird dies übermittelt! Von extern kann über den FlowTimer+ Tasmota bei Bedarf der FlowTimer+ auch ein - und ausgeschaltet werden. Es kann so je nach Verkabelung auch nur ein Alarm ohne Absperren erzeugt werden. -
Seite 8: Nicht Bestimmungsgemäße Verwendung
Fehlanwendung gilt: Die EweLink App kann bei dieser Firmware nicht verwendet werden! Wenn ein FlowTimer+ Tasmota an einem FlowTimer+ betrieben wird, kann nicht gleichzeitig ein FlowTimer+ Hub, Cloud oder Zigbee angeschlossen werden. Es dürfen keine Telefone, ISDN, sonstigen Geräte oder Adapter angeschlossen werden. -
Seite 9: Grundlegende Sicherheitshinweise
Elektrische Spannung kann lebensgefährlich sein. Die Installation einer ortsfesten Spannungsversorgung muss durch eine Elektro-Fachkraft erfolgen. FlowTimer+ Tasmota darf nicht unter Spannung geöffnet werden! Lebensgefahr! Die Inbetriebnahme und eventuelle Anpassung des Systems muss durch eine Fachkraft erfolgen. Die örtlichen Gegebenheiten müssen beachtet werden. -
Seite 10: Systembeschreibung Flowtimer+ Tasmota
Systembeschreibung FlowTimer+ Tasmota Systembeschreibung FlowTimer+ Tasmota Lieferumfang FlowTimer+ Tasmota Abb. 5.1: Lieferumfang FlowTimer+ Tasmota (Abbildung ähnlich) 1 Modifizierter Sonoff BASICR2 Switch 2 Eurosteckernetzkabel (1m, weiß) 3 I/O Anschlusskabel für FlowTimer+ (1m, weiß) 4 Pairing / Umschalt Taste 5 Zustandsanzeige 6 Eurokupplung, Kabellänge (1m, weiß) -
Seite 11: Installation
Beim dem Trennen von Verbindungen beachten Sie bitte, die Verriegelungsnasen der I/O Stecker zu drücken! Den I/O Anschlussstecker des FlowTimer+ Tasmota I/O Kabels (3) in den I/O Anschluß eines FlowTimer+ stecken. Den Netzstecker (2) in eine geeignete Steckdose stecken. -
Seite 12: Alarmierung Mit Oder Ohne Absperrung
FlowTimer+ Tasmota stecken (den FlowTimer+ Tasmota somit zwischen die Netzversorgung und das FlowTimer+ Netzteil schalten). Den Netzstecker (2) des FlowTimer+ Tasmota in eine geeignete Steckdose stecken. Wird der FlowTimer+ direkt mit Netzspannung versorgt, erfolgt bei Alarm ein Alarm über Wifi und der FlowTimer+ sperrt sofort ab, bis jemand das Gerät vor Ort... -
Seite 13: Bedienung Und Funktion
Stecken Sie den Netztstecker (2) in eine geeignete Steckdose. Konfigurieren Sie mittels WebUI die Wifi Verbindung. Die Anleitung finden Sie unter: https://tasmota.github.io/docs/Getting-Started/ Starten Sie dann bei: Initial Configuration / Using Web UI / Configure Wi-Fi 05/20 FlowTimer+ Tasmota... -
Seite 14: Sonstige Fragen / Support
Weitere Informationen finden Sie z.B. unter: https://www.tasmota.info https://tasmota.github.io/docs/ https://sonoff.tech https://support.itead.cc/support/home https://www.itead.cc/wiki/Sonoff https://www.itead.cc/wiki/EWeLink_Introduction Wenn Sie eine Frage haben, oder nicht weiter kommen schicken Sie uns einfach eine E-Mail an info@use-tech.de wir kümmern uns um Ihr Anliegen so schnell wie möglich. 05/20 FlowTimer+ Tasmota... -
Seite 15: Normalbetrieb
Bedienung und Funktion Normalbetrieb Eine weitere Bedienung von FlowTimer+ Tasmota ist nicht nötig. Die Anzeige (5) am FlowTimer+ Tasmota muss dauergrün leuchten, ansonsten ist die Verbindung zwischen dem Gerät und der Tasmota unterbrochen (dann bitte Wifi Funkreichweite z.B. mit Handy Wifi-Signalanzeige prüfen oder erneut Pairing mit der Tasmota durchführen, Kapitel 7.1). -
Seite 16: Störungsbeseitigung, Wartung
Störungsbeseitigung, Wartung Störungsbeseitigung, Wartung Sollte der angeschlossene FlowTimer+ absperren, ohne dass hierfür ein Grund gefunden werden kann, ziehen Sie den I/O Anschlussstecker (3) von FlowTimer+ Tasmota aus dem I/O Anschluss des FlowTimer+, um eine Fehlfunktion der FlowTimer+ Tasmota Elektronik auszuschließen. Instandhaltung... -
Seite 17: Verpackung, Transport, Lagerung
Elektrische Anschlüsse mit Schutzkappen vor Beschädigungen schützen. Das System ist bis zur Installation in der dafür vorgesehenen Verpackung zu transportieren oder aufzubewahren. Falsche Lagerung kann Schäden am System verursachen! System trocken und staubfrei lagern! Lagertemperatur: -30°C bis +60°C 05/20 FlowTimer+ Tasmota... -
Seite 18: Entsorgung, Konformität
Von uns erhaltene Geräte können Sie nach Gebrauch an uns unentgeltlich zurückgeben, indem Sie sie ausreichend frankiert per Post an die im Impressum angegebene Adresse zurücksenden. Altgeräte, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. 05/20 FlowTimer+ Tasmota... - Seite 19 Entsorgung, Konformität 05/20 FlowTimer+ Tasmota...
