Inhaltszusammenfassung für UseTECH FlowTimer+ Cloud

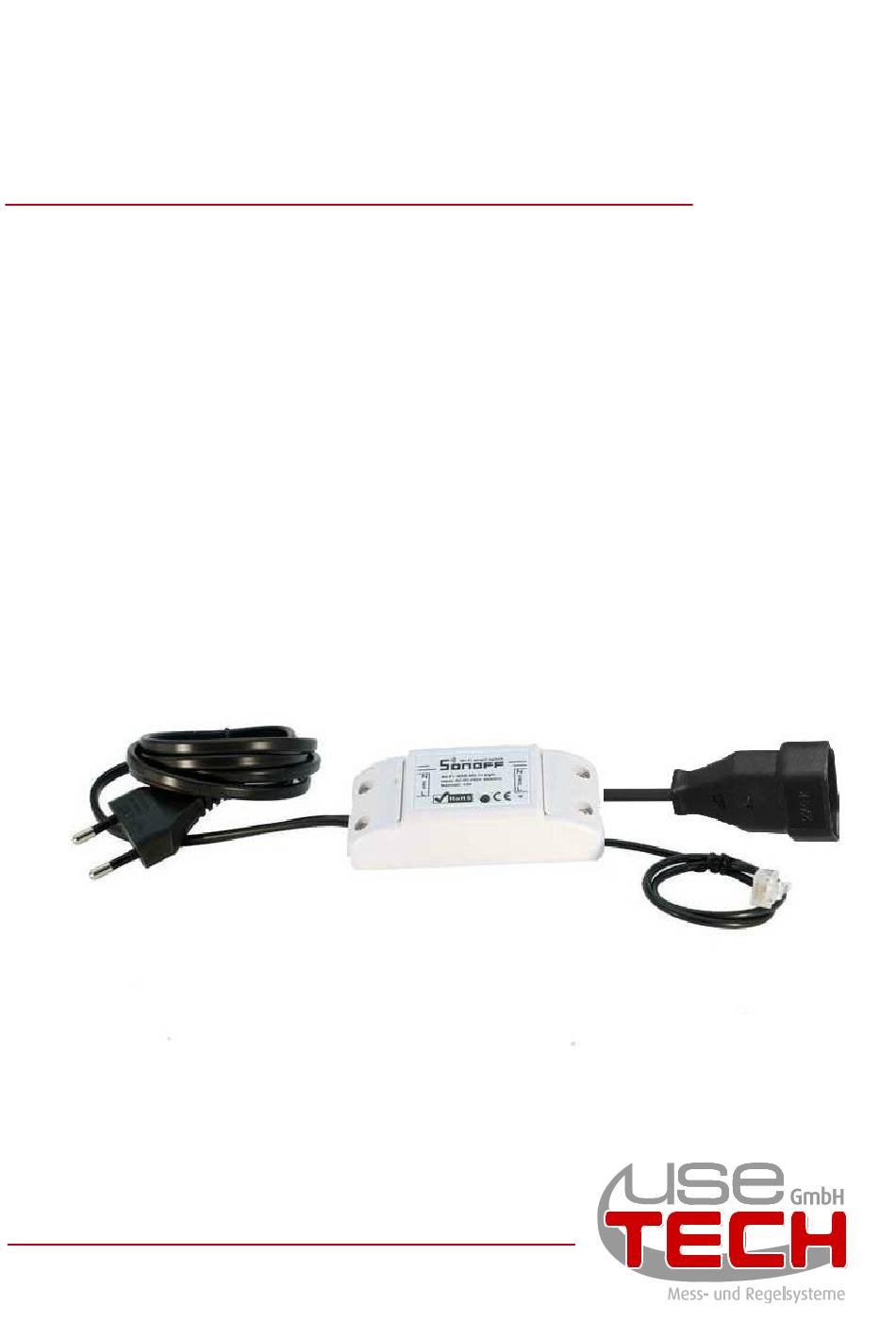

- Seite 1 FlowTimer+ Cloud FlowTimer+ Interface für Smart Home Cloud Betriebsanleitung...
- Seite 2 Teile urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Firma usetech GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung in elektronische Systeme sowie die Verarbeitung in diesen.
-
Seite 3: Inhaltsverzeichnis
Lebensdauer ................. 4 Bestimmungsgemäße Verwendung ........5 Nicht bestimmungsgemäße Verwendung ......6 Grundlegende Sicherheitshinweise ........7 Systembeschreibung FlowTimer+ Cloud ......8 Lieferumfang FlowTimer+ Cloud ........... 8 Installation ................9 Elektrischer Anschluss ............9 Alarmierung mit oder ohne Absperrung ......10 Bedienung und Funktion ........... -
Seite 4: Allgemeines
Bei Nichtbeachtung drohen schwere Verletzungen oder Tod. Warnt vor einer möglichen Gefährdung! VORSICHT Nichtbeachtung kann mittelschwere oder leichte Verletzungen zur Folge haben. HINWEIS Warnt vor Sachschäden! Bei Nichtbeachtung kann das System oder die Anlage beschädigt werden. 05/20 FlowTimer+ Cloud... - Seite 5 Informationen in dieser Bedienungsanleitung oder in anderen Dokumentationen. Handlungsschritte Die definierte Abfolge der Handlungsschritte erleichtert Ihnen den korrekten und sicheren Gebrauch des Systems. Ergebnis Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten beschrieben. 05/20 FlowTimer+ Cloud...
-
Seite 6: Technische Daten
Umwelt- und Klimabedingungen Umgebungstemperatur: +5°C - 40°C Schutzart: IP20 Einsatzort: nur für den Inneneinsatz geeignet Lebensdauer Die Funktion des Gesamtsystems muss in den vorgesehenen Intervallen durch eine Fachkraft überprüft werden (siehe auch Kapitel 8.1.) 05/20 FlowTimer+ Cloud... -
Seite 7: Bestimmungsgemäße Verwendung
Sollte im Schutzmodus durch einen Alarm der FlowTimer+ von selbst absperren wird dies übermittelt! Von extern kann über den FlowTimer+ Cloud bei Bedarf der FlowTimer+ auch ein - und ausgeschaltet werden. Es kann so je nach Verkabelung auch nur ein Alarm ohne Absperren erzeugt werden. -
Seite 8: Nicht Bestimmungsgemäße Verwendung
Nicht bestimmungsgemäße Verwendung Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehlanwendung gilt: Wenn ein FlowTimer+ Cloud an einem FlowTimer+ betrieben wird, kann nicht gleichzeitig ein FlowTimer+ Hub, Tasmota oder Zigbee angeschlossen werden. Es dürfen keine Telefone, ISDN, sonstigen Geräte oder Adapter angeschlossen werden. -
Seite 9: Grundlegende Sicherheitshinweise
Elektrische Spannung kann lebensgefährlich sein. Die Installation einer ortsfesten Spannungsversorgung muss durch eine Elektro-Fachkraft erfolgen. FlowTimer+ Cloud darf nicht unter Spannung geöffnet werden! Lebensgefahr! Die Inbetriebnahme und eventuelle Anpassung des Systems muss durch eine Fachkraft erfolgen. Die örtlichen Gegebenheiten müssen beachtet werden. -
Seite 10: Systembeschreibung Flowtimer+ Cloud
Systembeschreibung FlowTimer+ Cloud Systembeschreibung FlowTimer+ Cloud Lieferumfang FlowTimer+ Cloud Abb. 5.1: Lieferumfang FlowTimer+ Cloud (Abbildung ähnlich) 1 Modifizierter Sonoff BASICR2 Switch 2 Eurosteckernetzkabel (1m, weiß) 3 I/O Anschlusskabel für FlowTimer+ (1m, weiß) 4 Pairing / Umschalt Taste 5 Zustandsanzeige 6 Eurokupplung, Kabellänge (1m, weiß) -
Seite 11: Installation
Beim dem Trennen von Verbindungen beachten Sie bitte, die Verriegelungsnasen der I/O Stecker zu drücken! Den I/O Anschlussstecker des FlowTimer+ Cloud I/O Kabels (3) in den I/O Anschluß eines FlowTimer+ stecken. Den Netzstecker (2) in eine geeignete Steckdose stecken. -
Seite 12: Alarmierung Mit Oder Ohne Absperrung
FlowTimer+ Cloud stecken (den FlowTimer+ Cloud somit zwischen die Netzversorgung und das FlowTimer+ Netzteil schalten). Den Netzstecker (2) des FlowTimer+ Cloud in eine geeignete Steckdose stecken. Wird der FlowTimer+ direkt mit Netzspannung versorgt, erfolgt bei Alarm ein Alarm über die App und der FlowTimer+ sperrt sofort ab, bis jemand das Gerät vor... -
Seite 13: Bedienung Und Funktion
Quick Pairing drücken und Ihre Wifi Verbindung auswählen Geben Sie nun Ihr Wifi Passwort ein Drücken Sie die Pairing taste (4) des FlowTimer+ Cloud für ca. 5 sec., bis die Anzeige (5) wiederholt dreimal blinkt. Drücken Sie die Pairing taste (4) des FlowTimer+ Cloud erneut für ca. -
Seite 14: Push Nachrichten
Weitere Informationen finden Sie z.B. unter: https://sonoff.tech https://support.itead.cc/support/home https://www.itead.cc/wiki/Sonoff https://www.itead.cc/wiki/EWeLink_Introduction Wenn Sie eine Frage haben, oder nicht weiter kommen schicken Sie uns einfach eine E-Mail an info@use-tech.de wir kümmern uns um Ihr Anliegen so schnell wie möglich. 05/20 FlowTimer+ Cloud... -
Seite 15: Normalbetrieb
Bedienung und Funktion Normalbetrieb Eine weitere Bedienung von FlowTimer+ Cloud ist nicht nötig. Die Anzeige (5) am FlowTimer+ Cloud muss dauergrün leuchten, ansonsten ist die Verbindung zwischen dem Gerät und der Cloud unterbrochen (dann bitte Wifi Funkreichweite z.B. mit Handy Wifi- Signalanzeige prüfen oder erneut Pairing mit der Cloud... -
Seite 16: Störungsbeseitigung, Wartung
Störungsbeseitigung, Wartung Störungsbeseitigung, Wartung Sollte der angeschlossene FlowTimer+ absperren, ohne dass hierfür ein Grund gefunden werden kann, ziehen Sie den I/O Anschlussstecker (3) von FlowTimer+ Cloud aus dem I/O Anschluss des FlowTimer+, um eine Fehlfunktion der FlowTimer+ Cloud Elektronik auszuschließen. Instandhaltung... -
Seite 17: Verpackung, Transport, Lagerung
Elektrische Anschlüsse mit Schutzkappen vor Beschädigungen schützen. Das System ist bis zur Installation in der dafür vorgesehenen Verpackung zu transportieren oder aufzubewahren. Falsche Lagerung kann Schäden am System verursachen! System trocken und staubfrei lagern! Lagertemperatur: -30°C bis +60°C 05/20 FlowTimer+ Cloud... -
Seite 18: Entsorgung, Konformität
Von uns erhaltene Geräte können Sie nach Gebrauch an uns unentgeltlich zurückgeben, indem Sie sie ausreichend frankiert per Post an die im Impressum angegebene Adresse zurücksenden. Altgeräte, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. 05/20 FlowTimer+ Cloud... - Seite 19 Entsorgung, Konformität 05/20 FlowTimer+ Cloud...
