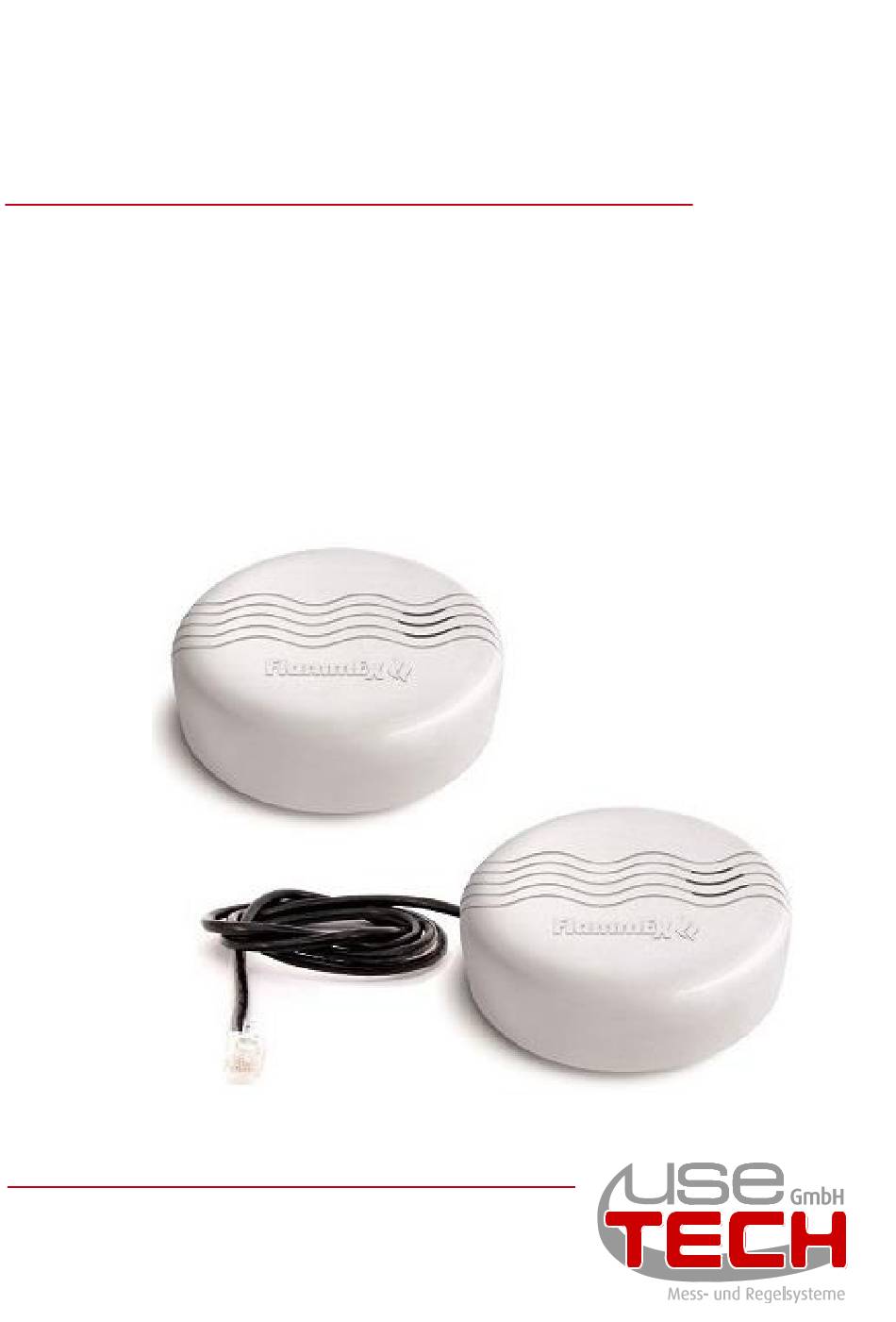

- Seite 1 FlowTimer+ Detect RF Set Direkte Wasserdetektion mit dem FlowTimer+ System Betriebsanleitung...
- Seite 2 Teile urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Firma usetech GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung in elektronische Systeme sowie die Verarbeitung in diesen.
-
Seite 3: Inhaltsverzeichnis
Umwelt- und Klimabedingungen (Splitter)......5 Lebensdauer ................. 5 Bestimmungsgemäße Verwendung ........6 Nicht bestimmungsgemäße Verwendung ......7 Systembeschreibung FlowTimer+ Detect RF Set ....8 Lieferumfang FlowTimer+ Detect RF Set ......8 Installation ................9 Platzierung der Funkwassermelder ........9 Platzierung von Splitter und Kabeln ........9 Elektrischer Anschluss ............ - Seite 4 Inhaltsverzeichnis Verpackung, Transport, Lagerung ........14 Entsorgung und EG Konformitätserklärung ....15 05/20 FlowTimer+ Detect RF Set...
-
Seite 5: Allgemeines
Bei Nichtbeachtung drohen schwere Verletzungen oder Tod. Warnt vor einer möglichen Gefährdung! VORSICHT Nichtbeachtung kann mittelschwere oder leichte Verletzungen zur Folge haben. HINWEIS Warnt vor Sachschäden! Bei Nichtbeachtung kann das System oder die Anlage beschädigt werden. 05/20 FlowTimer+ Detect RF Set... - Seite 6 Informationen in dieser Bedienungsanleitung oder in anderen Dokumentationen. Handlungsschritte Die definierte Abfolge der Handlungsschritte erleichtert Ihnen den korrekten und sicheren Gebrauch des Systems. Ergebnis Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten beschrieben. 05/20 FlowTimer+ Detect RF Set...
-
Seite 7: Technische Daten
Schutzart: IP20 Einsatzort Splitter, I/O Kabel und Stecker: Nur für den Inneneinsatz geeignet Lebensdauer Die Funktion des FlowTimer+ Detect RF Sets muss in den vorgesehenen Intervallen überprüft werden (siehe auch Kapitel 7.1.) 05/20 FlowTimer+ Detect RF Set... -
Seite 8: Bestimmungsgemäße Verwendung
Eingriffen in das System entfällt jegliche Haftung unsererseits, ebenso erlischt die Garantie auf System und Zubehörteile! Das FlowTimer+ Detect RF Set besteht aus zwei 868 Mhz Funk- Wassermeldern der Marke Flammex. Einer der Melder ist modifiziert und hat zusätzlich einen Kabelanschluss für den FlowTimer+. -
Seite 9: Nicht Bestimmungsgemäße Verwendung
Der Wassersensor ist nur für elektrisch leitfähiges Trinkwasser geeignet. Der FlowTimer+ Protect wird nicht direkt unterstützt, sondern nur indirekt über einen Gruppenalarm per FlowTimer+ und FlowTimer+ Hub. Es dürfen keine Telefone, ISDN, sonstigen Geräte oder Adapter angeschlossen werden. 05/20 FlowTimer+ Detect RF Set... -
Seite 10: Systembeschreibung Flowtimer+ Detect Rf Set
Systembeschreibung FlowTimer+ Detect RF Set Systembeschreibung FlowTimer+ Detect RF Set Lieferumfang FlowTimer+ Detect RF Set Abb. 4.1: Lieferumfang FlowTimer+ Detect RF Set 1 Funk-Wassermelder mit 2 m Kabel und I/O Stecker 2 Funk-Wassermelder 3 I/O Verbindungskabel 0,5 m 4 I/O Splitter... -
Seite 11: Installation
Wenn der I/O Stecker in die Buchse gesteckt wird, muss dies ein Klickgeräusch verursachen. Falls nicht, bitte erneut prüfen, ob der Stecker richtig eingerastet ist! Bei dem Trennen von Verbindungen beachten Sie bitte, die Verriegelungsnasen der I/O Stecker zu drücken! 05/20 FlowTimer+ Detect RF Set... -
Seite 12: Inbetriebnahme
Sollten nach ca. 60 Sek. die roten LEDs nicht permanent für 2- 3 Sek. leuchten, war der Programmiervorgang nicht erfolgreich und die Funk-Wassermelder gehen wieder zurück in den Normalmodus. In diesem Fall muss der Programmiervorgang wiederholt werden. 05/20 FlowTimer+ Detect RF Set... -
Seite 13: Löschen Der Programmierung
Der Melder (2) gibt einen lauten Signalton ab, solange Sie die Sensoren überbrücken. Danach gibt FlowTimer+ angeschlossene Melder (1) einen Alarm ab und der FlowTimer+ sperrt Testen Sie wenn möglich mit etwas Wasser auf dem Fußboden, ob die Alarmierung in der Praxis auch funktioniert. 05/20 FlowTimer+ Detect RF Set... -
Seite 14: Bedienung Und Funktion
Der Melder gibt bei einer zu kleinen Batteriespannung einen kurzen Piepton ab. Dieser ist leiser als die Wassermeldung und weist auf die Erschöpfung der Batterie hin. Die Batterie muss für einen ordnungsgemäßen Betrieb ausgetauscht werden. 05/20 FlowTimer+ Detect RF Set... -
Seite 15: Störungsbeseitigung, Wartung
Instandhaltung Intervall Handlung Monatlich Gesamtes System Neustarten und Funktion überprüfen (siehe hierzu „Anleitung FlowTimer+ Set“). Jährlich Die 9V Batterien sollten jährlich erneuert werden oder wenn der Ton beim Test nicht mehr klar und laut ist. 05/20 FlowTimer+ Detect RF Set... -
Seite 16: Verpackung, Transport, Lagerung
Beschädigungen schützen. Das System ist bis zur Installation in der dafür vorgesehenen Verpackung zu transportieren oder aufzubewahren. Falsche Lagerung kann Schäden am System verursachen! System trocken und staubfrei lagern! Lagertemperatur: -30°C bis +60°C 05/20 FlowTimer+ Detect RF Set... -
Seite 17: Entsorgung Und Eg Konformitätserklärung
Altbatterien dürfen nicht mit dem unsortierten Hausmüll entsorgt werden. Besitzer von Altbatterien sind gesetzlich zur Rückgabe verpflichtet und können diese unentgeltlich bei den Verkaufsstellen zurückgeben. Batterien enthalten umwelt- und gesundheitsschädliche Stoffe und müssen daher fachgerecht entsorgt werden. 05/20 FlowTimer+ Detect RF Set... - Seite 18 Entsorgung und EG Konformitätserklärung 05/20 FlowTimer+ Detect RF Set...
