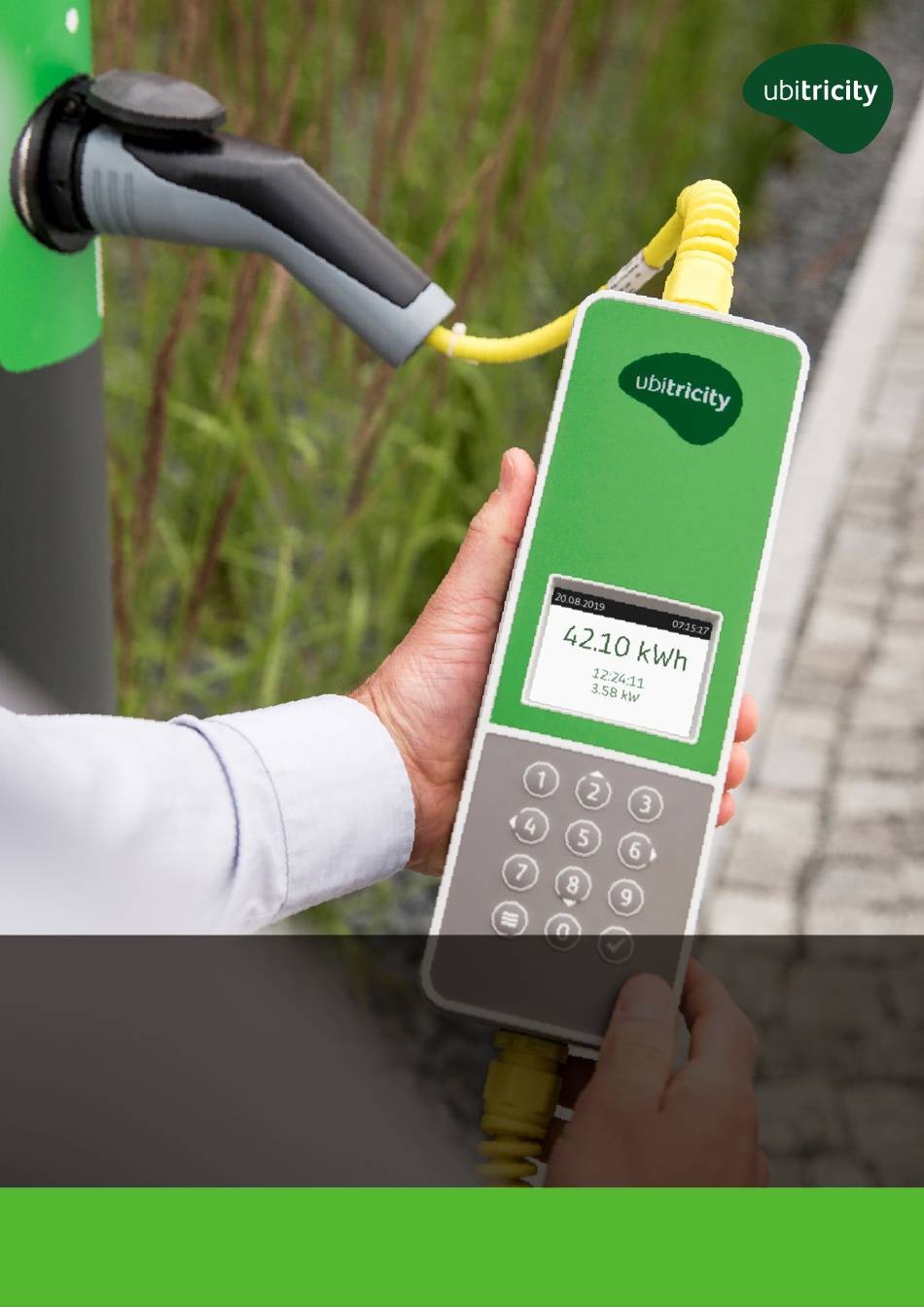

- Seite 1 SmartCable Bedienungsanleitung ubitricity.com...
-
Seite 2: Inhaltsverzeichnis
› Maßangaben in Millimeter. nicht sachgerechter Verwendung des Ladekabels auftreten können. › Technische Änderungen zur Verbesserung des Produkts bleiben vorbehalten. › Bedienungshinweise für das SmartCable. › Urheberrechtlich geschützt. › Vervielfältigung, Nachdruck und Weitergabe, auch auszugs- weise, nur mit schriftlicher Genehmigung. Hinweis! Sicherheitshinweis auf eine Gefährdung mit niedrigem Risikograd! -
Seite 3: Sicherheitshinweise Zum Umgang Mit Ihrem Smartcable
Gehäuses führt zu Verlust der eichrechtlichen Zulassung sowie zu Garantieverlust des SmartCables. Hinweis zu Leitungsverlusten und Eigenverbrauch Die Messung des SmartCable enthält den Eigenverbrauch (ca. 5 W, Adapter und Verlängerungen sind nicht zulässig. nur während des aktiven Stromflusses ins Fahrzeug). Als Verwender Das Verwenden von Adaptern zum Fahrzeug oder zur Simple- des Messgeräts werden sie vom Vertragspartner getragen. -
Seite 4: Wesentliche Funktionen
Wesentliche Funktionen Autorisierung / Stromfreigabe Das SmartCable schaltet die SimpleSocket nach Autorisierung automatisch für den Ladevorgang frei. An allen standardkonformen Ladepunkten verhalten sich SmartCables genau wie her- Laden an herkömmlichen Ladepunkten kömmliche Kabel. Es gelten die Abrechnungsbedingungen des jeweiligen Ladepunktbe- treibers. -
Seite 5: Ladevorgang Starten
Auf dem Display des SmartCables erscheint die Anzeige „Please connect your vehicle“. 3. SmartCable an Fahrzeug anschließen Verbinden Sie nun das SmartCable mit dem E-Fahrzeug. Die Sicherheitstechnik autorisiert nun den Ladeprozess. Sollte Ihr Fahrzeug fahrzeugseitig einen Typ-1-Stecker haben, möchten wir Sie bitten, hier entprechende zusätzliche Sicherheitsmaß- nahmen zu ergreifen, da dieser Stecker-Typ, anders als bei Typ-2-Stecker, nun nicht automatisch verriegelt wird. -
Seite 6: Ladevorgang Unterbrechen Und Beenden
Ladevorgang unterbrechen und beenden 1. Entriegeln am Fahrzeug Zum Unterbrechen oder Beenden des Ladevorgangs entrie- geln Sie das SmartCable fahrzeugseitig gemäß den Anforde- rungen Ihres Fahrzeugs. 2. Unterbrechungsanzeige Bei dieser Anzeige ist der Ladevorgang unterbrochen. Sofern der Stecker am Fahrzeug nicht gezogen wird, kann der Lade- vorgang auf Anforderung des Fahrzeugs jederzeit fortgesetzt werden. -
Seite 7: Metrologisches Menü
Metrologisches Menü 1. Das metrologische Menü Das metrologische Menü gibt Ihnen Auskunft über alle rechnungsrelevanten Parameter, die der Energie-Abrechnung Ihres SmartCables zugrunde liegen. Erreichen können Sie es über das sogenannte Hamburger-Menü, die drei horizontalen Linien, auf der unteren linken Taste des Pin-Pads Ihres Smart- Cables. - Seite 8 Metrologisches Menü 4. Parameters | Parameter Das Registration Interval (Registrierperiode)legt fest, in welchem Zeitintervall während des Ladevorgangs die Zähler- stände erfasst werden. Die Max Time Deviation (maximale Zeitabweichung) legt dabei fest, um wie viele Sekunden die Systemzeit dabei abweichen darf, damit der Zählerstand zu Abrechnungszwecken verwendet werden kann (in Deutsch- land bis zu 27 Sekunden).
-
Seite 9: Software Versions
Strom versorgt wird. 7. Warnung Wenn Sie diesen Screen sehen, kontaktieren Sie bitte den Kundenservice (siehe unter Hinweise im Fehlerfall). Das SmartCable hat in diesem Fall einen Fehler erkannt und muss nachgeeicht werden. Der Kundenservice wird Sie über weitere Schritte informieren. -
Seite 10: Display Und Mid-Zähler
Display und MID-Zähler Das Display: Der MID-Zähler einfach übersichtlich Abbildung: MID Zähler | 1-phasig alternativ Abbildung: MID Zähler | 3-phasig Anzeige des Ladevorgangs Aktuelles Datum [dd:mm:yy] Seriennummer des Zählers Aktuelle Uhrzeit [hh:mm:ss] Typenbezeichnung des Zählers Energiemenge für den aktuellen Lade- vorgang (kWh, eichrechtskonform) Der Zähler verfügt über eine rollierende Anzeige des Gesamtzählerstands aller... -
Seite 11: Transparenzsoftware & Offline Funktionalität
Netzabdeckung und führen einen sogenannten PIN pad wake-up durch. Dazu halten Sie die beiden Tasten „1“ und „?“ für mehrere Sekunden gedrückt. Das SmartCable wacht dann auf und verbindet sich mit dem ubitricity Backend. In diesem Zuge wird die Vorabfreigabe erneuert und ggf. -
Seite 12: Hinweise Im Fehlerfall
Fehlerbeschreibung Fehlerbehandlung Das SmartCable wacht nicht auf Sie stecken das SmartCable in die Simple- Überprüfen Sie noch einmal die korrekte Socket, aber das Display bleibt dunkel oder Bedienung. Ziehen Sie das SmartCable schaltet sich sofort wieder aus. Das Fahr- aus der SimpleSocket und überprüfen Sie,... -
Seite 13: Technische Spezifikationen
Produktes, die nicht früher als 2022-12-31 stattfinden wird, angefragt werden. Hierfür muss eine E-Mail an open-source@ubitricity.com geschickt werden und eine Verarbeitungsgebühr von 7,20 Euro inkl. MwSt. an ubitricity entrichtet werden. Dieses Angebot gilt für jeden, der diese Information erhält. - Seite 14 Deutschland als Messgerät im Anwendungsbereich der E-Mobilität gemäß MessEG konformitätsbewertet , die vom SmartCable beim Laden eines Elektrofahrzeuges ge- messene Energie (und nur diese) darf also eichrechtskonform abgerechnet werden. Der Eigenverbrauch des SmartCable ist dabei vom Nutzer, der auch Messgeräteverwender ist, zu tragen. Zählernummer Die Zählernummer ist im Zählerfenster an der Seite des Gehäuses sichtbar.
-
Seite 15: Wartung, Pflege, Lagerung Und Entsorgung
Wartung, Pflege, Lagerung und Entsorgung Maßnahmen Lagerung Führen Sie vor Gebrauch des SmartCables eine Sichtprüfung auf Lagern Sie das SmartCable in trockenen Räumen, z. B. in Ihrer Mängel durch. Garage oder im Kofferraum. Das SmartCable muss nicht gewartet werden. Entfernen Sie Verschmutzungen bitte nur mit feuchten oder trockenen Tüchern,... -
Seite 16: Index
Index Abrechnungsdaten Bedienung Ladeanzeige Display Entsorgung Fehlerhinweise Gefahr Kryptographie Kundenservice Ladevorgang starten Metrologisches Menü MID-Zähler Neuer Ladevorgang Steckertyp Technische Spezifikationen Sicherheitshinweise Übermäßige mechanische Kraftanwendung... - Seite 17 SmartCable Bedienungsanleitung ubitricity Gesellschaft für verteilte Energiesysteme mbH EUREF-Campus 7-8 10829 Berlin Kundenservice: +49 30 364 288 300 support@ubitricity.com Handelsregister: Amtsgericht Charlottenburg HRB 113 258 B Umsatzsteuer-Identifikationsnummer: DE259797641...
