7. Montage

Wenn durch die Montage der Kamera die in den Fahrzeugpa-
Bitte beachten:
pieren eingetragene Fahrzeughöhe oder -länge verändert wird, muss eine neue
Abnahme durch die zuständigen Stellen (z. B. TÜV usw. ) erfolgen und in die
Fahrzeugpapiere eingetragen werden.
Wählen Sie Platz und Befestigung der Kamera so sicher, dass unter keinen Um-
ständen in der Nähe stehende Personen verletzt werden können, z. B. weil über
das Fahrzeugdach streifende Äste die Kamera abreißen. Befestigen Sie die im
Fahrzeug montierten Teile der Kamera so, dass diese sich unter keinen Umstän-
den lösen (Verkehrsunfall usw.) und zu Verletzungen der Fahrzeuginsassen füh-
ren können.

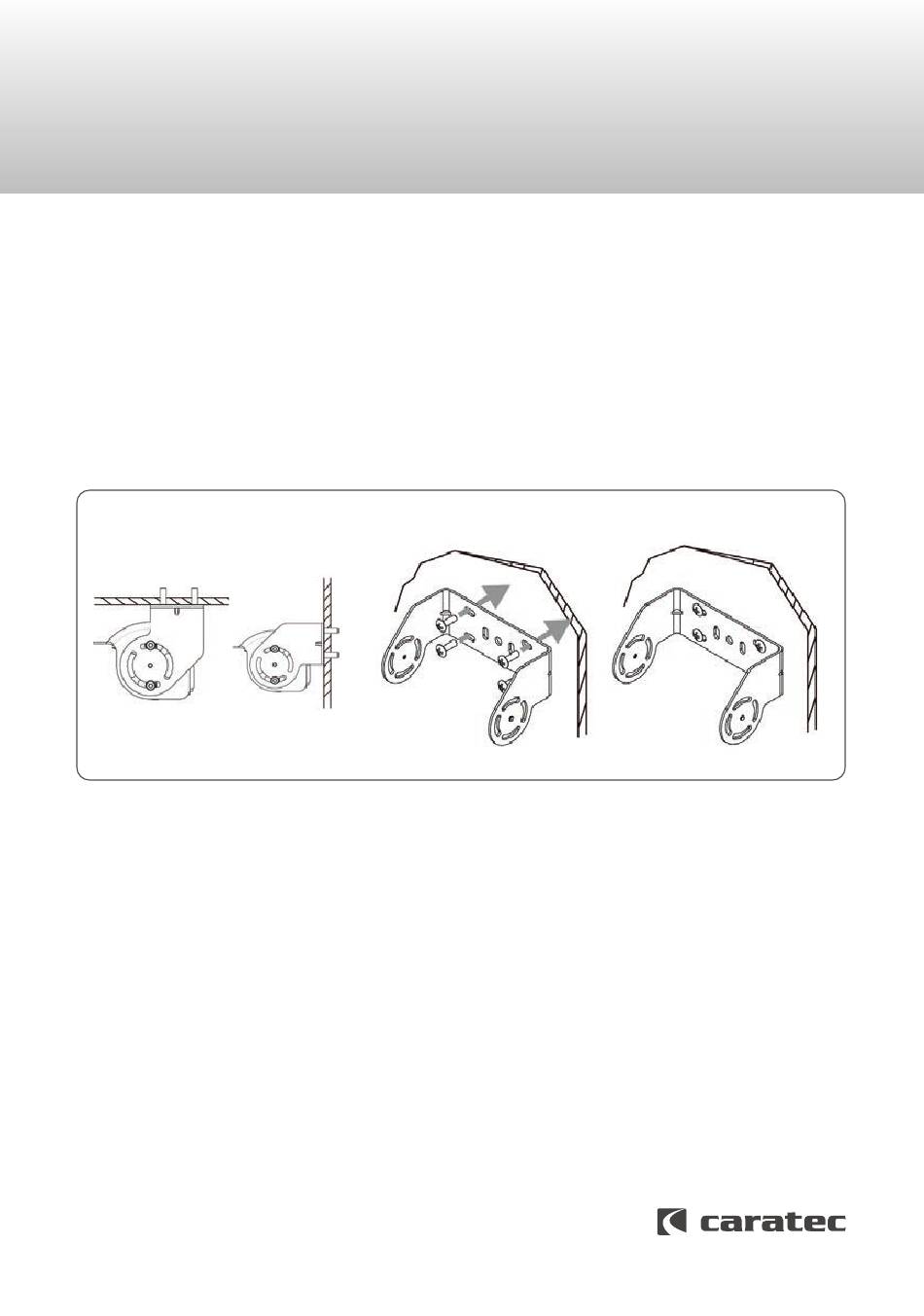

Step 1
Step 1:
Montieren Sie die Kamera waagerecht und mittig am Fahrzeugheck.
Halten Sie den Kamerahalter an den gewählten Montageort und markieren Sie
mindestens zwei verschiedene Bohrpunkte. Befestigen Sie nun den Kamerahal-
ter.
Anschlusskabel der Kamera vorbereiten:
Verlegen Sie die Anschlussleitung zum Monitor, Navigationssytem bzw. zur
Spilt- oder Umschaltbox. Bitte achten Sie darauf, dass die Leitung nicht beschä-
digt wird. (s. auch Anschlussplanbeispiel auf Seite 12)
Verwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit vor-
handene Durchführungsmöglichkeiten z. B. Lüftungsgitter. Sollten keine Durch-
führungsmöglichkeiten vorhanden sein, bohren Sie bitte ein Loch von Ø 20 mm.
Entgraten Sie alle Bohrlöcher, die im Blech gefertigt sind und versehen Sie diese
mit Rostschutz.
9
