8. Anschluss

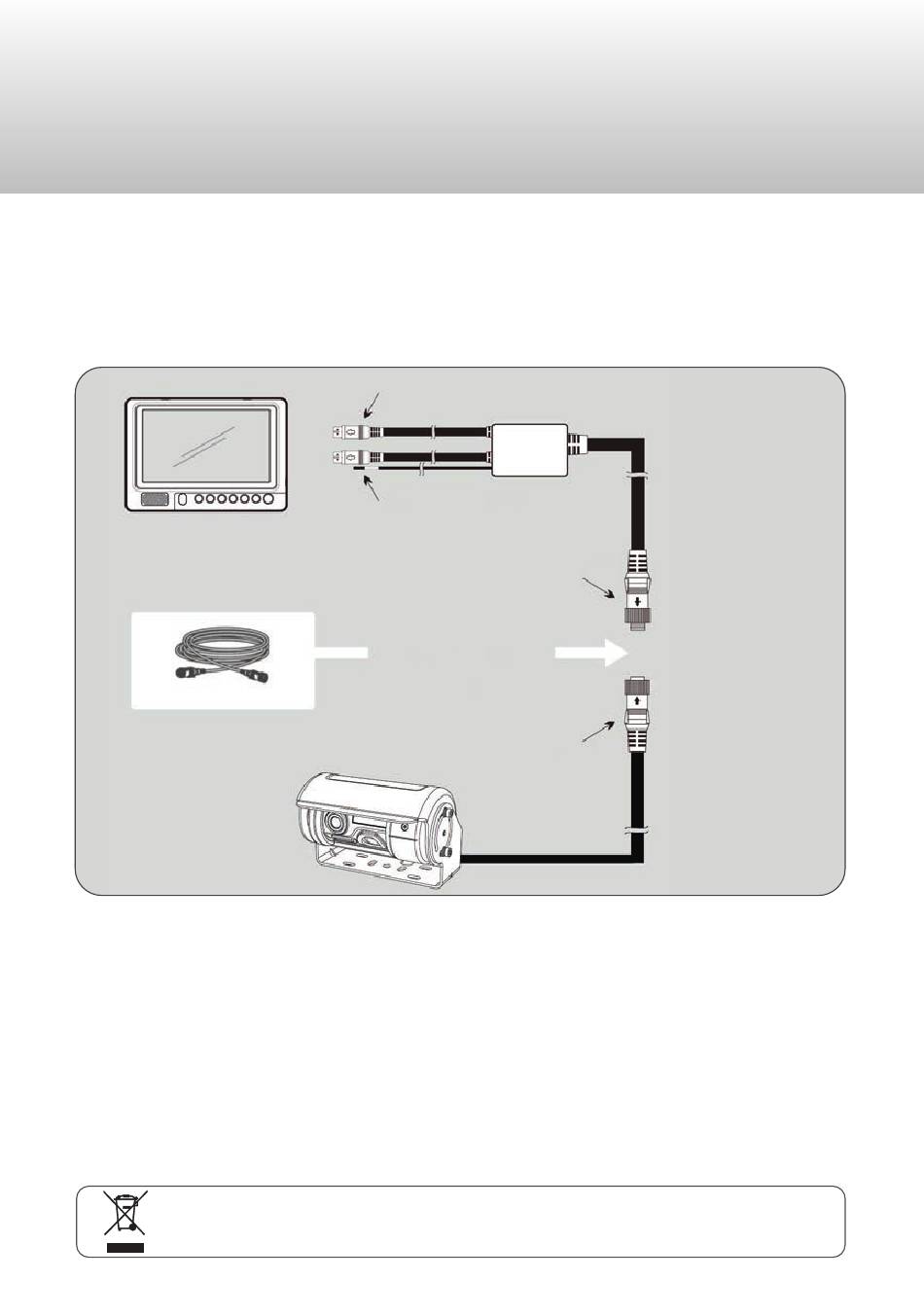

Anschlussplan:
Beispiel hier: Monitor CRV7005M 17,6 cm (7") Monitor
Bitte entnehmen Sie Hinweise zur Bedienung der Anleitung des Monitors bzw.
Navigationssystems, an das die Kamera angeschlossen wird. Bei Verwendung
einer Split- oder Umschaltbox entnehmen Sie zusätzliche Hinweise bitte deren
Anleitung.
optional: MCA29021
Verlegen Sie die Kameraleitung so, dass Sie bei einem evtl. notwendigen Ausbau
der Kamera leicht an die Steckverbindung zwischen Kamera und Verlängerungs-
kabel kommen.
Stecken Sie den Stecker der Kameraleitung in die Steckbuchse des Verlänge-
rungskabels und verbinden Sie dieses Kabel mit der Verteilerbox.
Schließen Sie die Verteilerbox an: Umschaltbox/Splitbox/Navigationssystem/
Rückfahrmonitor.
Die Kamera wird über den Rückwärtsgang oder die Kamerawahltaste am Moni-
tor/Navigation ein bzw. ausgeschaltet.
