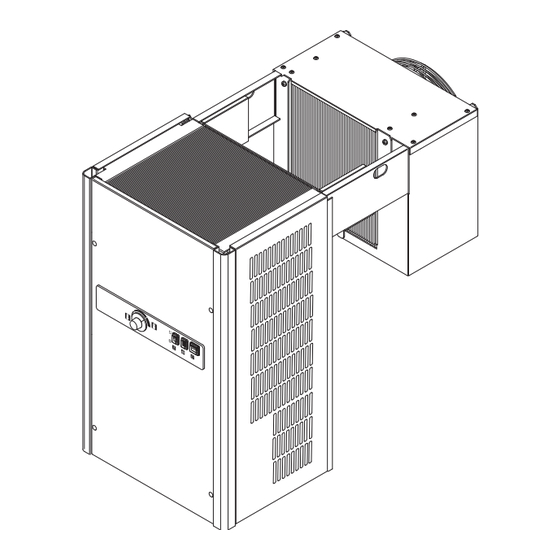

Huckepack-Aggregate
mit thermostatischer Regelung
TectoRefrigo WMF1
TectoRefrigo WMC1
Beachten Sie bitte vor Beginn der Arbeiten am Kühlaggregat die folgenden Hinweise:
Montage, Wartung, Reinigung und Instandsetzung dürfen nur
von einer Kältefachfirma durchgeführt werden.
Technische Änderungen und Manipulationen sind untersagt.
Bei Nichteinhaltung erlöschen unsere Gewährleistungsver-
pflichtungen.
Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimm-
ter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
Blatt Nr. 1 D
Montageanleitung
6008517-02 D
Arbeiten am Kühlaggregat sind nur bei gezogenem Netz
stecker zulässig. Durch geeignete Maßnahmen (z.B. Warn-
hinweise) ist das Kühlaggregat gegen unbefugte Wiederin-
betriebnahme zu sichern. Die Vorschriften VDE 0105 Teil 1 -
für Arbeiten an elektrischen Einrichtungen sind zu berück-
sichtigen.
Technische Änderungen vorbehalten! Stand 03.17
D
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann TectoRefrigo WMF1
Inhaltszusammenfassung für Viessmann TectoRefrigo WMF1
- Seite 1 Huckepack-Aggregate mit thermostatischer Regelung Montageanleitung TectoRefrigo WMF1 6008517-02 D TectoRefrigo WMC1 Beachten Sie bitte vor Beginn der Arbeiten am Kühlaggregat die folgenden Hinweise: Montage, Wartung, Reinigung und Instandsetzung dürfen nur Arbeiten am Kühlaggregat sind nur bei gezogenem Netz von einer Kältefachfirma durchgeführt werden.
-
Seite 2: Inhaltsverzeichnis
Reinigung und Wartung des Kühlaggregats Einbau des Kühlaggregates in eine Viessmann Kühlzelle Elektrische Stromversorgung Netzanschluss Anbaugerätestecker (Nur TectoRefrigo WMF1 1800 und WMF1 2400) Anschluss des Türkontaktschalters 3.3.1 Thermostatische Regelung Anschluss- und Verdrahtungsschema TK-Regelung für TectoRefrigo WMF1 Anschluss- und Verdrahtungsschema NK-Regelung für TectoRefrigo WMC1... -
Seite 3: Allgemeine Hinweise
1. Allgemeine Hinweise Auszug aus unseren Gewährleistungsbedingungen Transport Das Kühlaggregat darf wegen des Öls im Verdichter Keine Gewährleistung wird übernommen für Schäden, die nur stehend transportiert werden. Für einen entstanden sind aus ungeeigneter oder unsachgemäßer eventuellen Weitertransport darf nur die Verwendung, fehlerhafter Montage bzw. -
Seite 4: Einbau Des Kühlaggregates In Eine Viessmann Kühlzelle
Montageschablone oder der Maßzeichnung bauseits zu erstellen. Die bearbeiteten Schnittkanten sind vor Rost zu schützen. Achtung! Elektrische Stromversorgung erst bei der Inbetriebnahme Klammermaße nur für TectoRefrigo WMF1 1400, vornehmen - Lebensgefahr! WMF1 1800, WMF1 2400, WMC1 2000 und WMC1 2800. Feststellwinkel vom Aggregat Iösen. - Seite 5 Aggregat in die Zellenwand einhängen und von außen gegendrücken. Die Feststellwinkel innen gegen die Zellenwand schieben und mit einer bzw. zwei Schrauben festschrauben. Beiliegende Blindnietmuttern (P) in die Bohrungen (ø 8 mm) einsetzen. Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimm- ter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
- Seite 6 Beiliegenden Befestigungswinkel (M) mit dem Gehäuse des Aggregates und der Zellenwand verschrauben (Schrauben M4 x 15 (H) zur Verschraubung mit den Blindnietmuttern (P) in der Zellenwand und Sechskantmuttern (L) mit Scheiben (K) zur Befestigung am Gehäuse). Verschlussschrauben der Frontabdeckung (4 Stück) lösen. Frontabdeckung nach oben und nach vorne abnehmen.
- Seite 7 Tauwasserablaufheizung (A) bei Geräten mit elektrischer Abtauung in den Tauwasserablaufschlauch (B) einführen, Tauwasserablaufschlauch (B) hierbei zur leichteren Einführung weitgehend gerade ziehen. Siphon (C) nur bei Tiefkühlaggregaten. Tauwasserablaufschlauch (B) von innen durch die Bohrung (G, d = 31 mm) in der Zellenwand (F) führen. Falls es erforderlich ist, kann ein Gleitmittel verendet werden.
-
Seite 8: Elektrische Stromversorgung
Arbeiten zum Netzanschluss und Schutzmaßnahmen sind von der Fachfirma gemäß IEC 364, den örtlichen Steckeranschlussplan mehrpoliger Stecker - elektrisch Vorschriften und den Anschlussbedingungen des jeweiligen Stromversorgung Kühlraum (Viessmann Tiefkühlzelle) mit Türkontaktschalter Energieversorgungsunternehmens auszuführen! Drahtbrücke L1-4 muss bei Zelleninnentemperatur Netzstecker in eine vorschriftsmäßig geerdete Steckdose über 0°C herausgenommen werden... -
Seite 9: Anschluss Des Türkontaktschalters
CEE-Netzstecker (Nur Kühlaggregate FS 1800 und FS 2400) Verschlussschrauben der Frontabdeckung (4 Stück) lösen. Darauf achten, dass die Fächerscheiben nicht verloren gehen. Frontabdeckung leicht nach oben schieben und nach vorne abziehen. Seitlich innenliegende Befestigungsschraube des rechten Seitenteils lösen, Seitenteil (Y) nach oben schieben und abnehmen. -
Seite 10: D 3.4 Anschluss- Und Verdrahtungsschema
3.4 Anschluss- und Verdrahtungsschema TK-Regelung für TectoRefrigo WMF1 Netzanschluss 230 V ~ 50 Hz DIN/IEC Ölsumpfheizung blau blue bleu Pressostat braun brown brun Verdichter Verflüssiger-Ventilator schwarz black noir Verdampfer-Ventilator GNYE grün/gelb green/yellow vert/joune Abtauheizung Mehrpolige Steckdose Dieses Schaltschema gilt nur im Zusammenhang mit dem Einsatz von Viessmann-Produkten! Trennklemme (Option Türkontaktschalter) -
Seite 11: Anschluss- Und Verdrahtungsschema Nk-Regelung Für Tectorefrigo Wmc1
Mehrpolige Steckdose Trennklemme (Option Türkontaktschalter) Dieses Schaltschema gilt nur im Zusammenhang mit dem Einsatz von Viessmann-Produkten! Betriebsschalter Feuchteschalter Schaltuhr-Abtauung Temperaturregler Abtauanzeige Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimm- ter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung. - Seite 12 Telefon +43 72 35 66367-0 Viessmann Kühlsysteme GmbH, Mainz office_vk_at@viessmann.com Telefon +49 61315 7046-17 www.viessmann.at kuehlsysteme@viessmann.de Polen www.viessmann.de Viessmann Systemy Chłodnicze Sp. z o.o. Estland Telefon +48 22 882 0020 Viessmann Külmasüsteemid OÜ info.pl@viessmann.com Telefon +372 675 5150 www.viessmann.pl info.ee@viessmann.com Russland www.viessmann.ee...
