Leda COLONA Aufsatz Aufbauanleitung Seite 6

Aufbauen des Aufsatzes
Den ersten Gussring aufsetzen -
2
die Gussringe jeweils mit ihrer Dichtung
nach oben und dem umlaufenden Steg
nach unten aufsetzen,
(bei der emaillierten Ausführung mit der lfd.
Nummer 1 beginnen, siehe Abb. 3.31 und
Abb. 4.5),
4
Abb. 3.6 Dichtnut im Gussring, Dichtprofi l des darüber liegenden
Gussrings
untere / erste Speichereinlage in den
5
Gussring einsetzen - Durchbrand
vorne, kleinere Öffnung oben,
die Speichereinlage mittig im Gussring
ausrichten.
4
3
4
3
6 nach
3
2
4

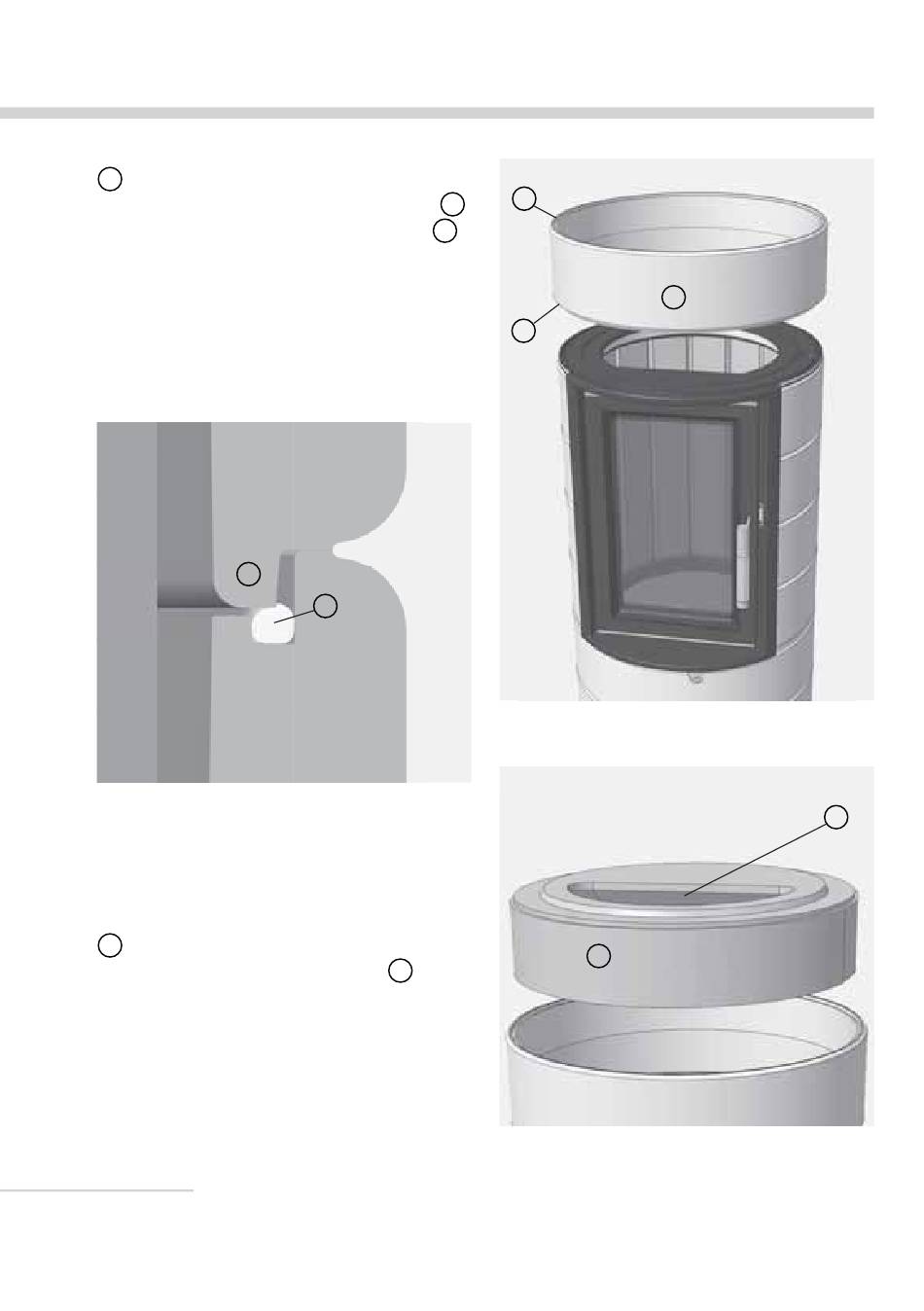

Abb. 3.5 ersten Gussring aufsetzen
5
Abb. 3.7 Einlegen der ersten Speichereinlage
6
