Aufbauen des Aufsatzes

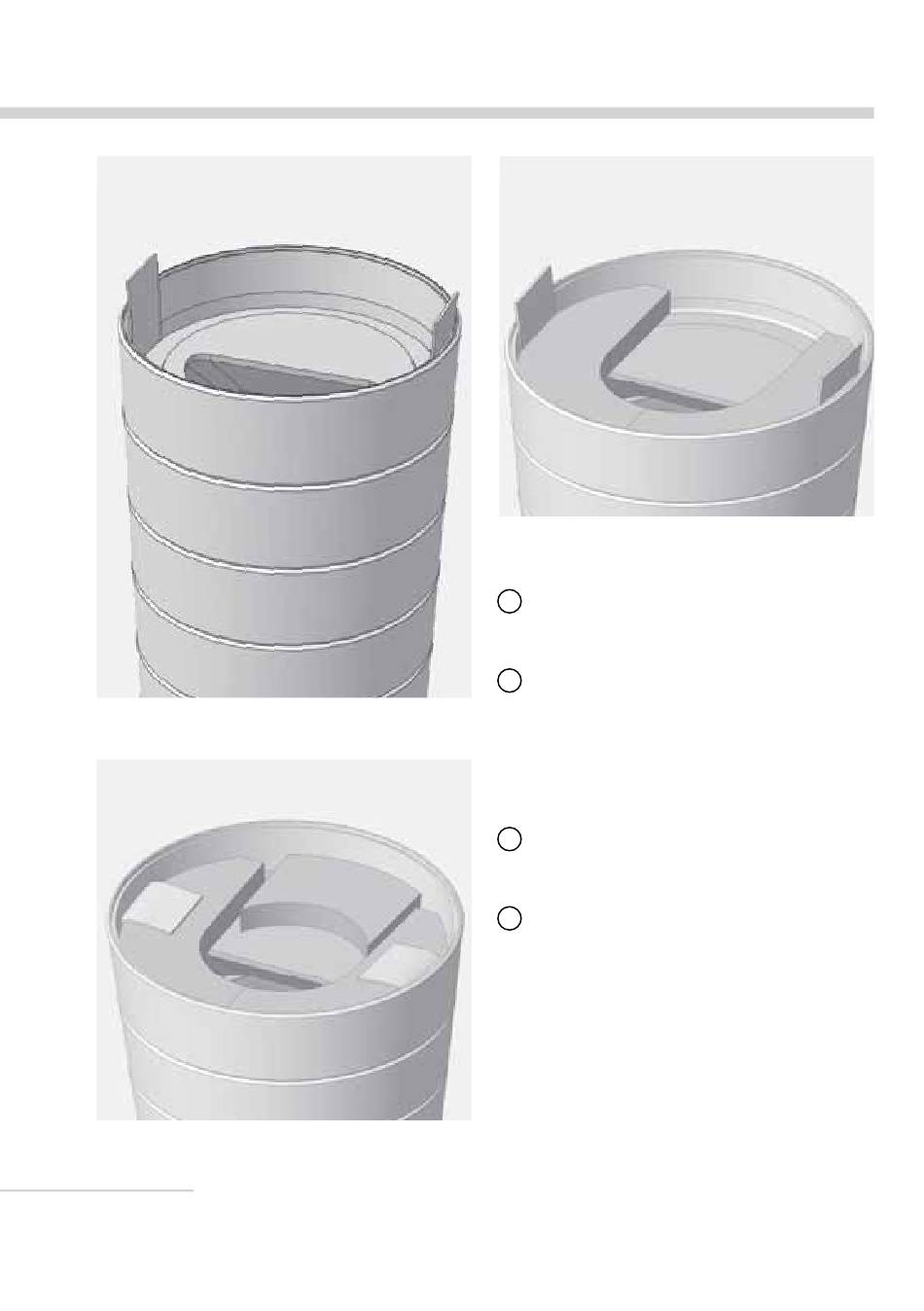

Abb. 3.14 Gussringe und Speichereinlagen vollständig aufgesetzt
Abb. 3.16 mittlerer Vermiculite-Einleger eingelegt (nur bei oberem
Abgasanschluss)
8
Abb. 3.15 beide seitlichen Vermiculite-Einleger eingelegt
auf die letzte Speichereinlage die
15
umlaufende Dichtschnur aufl egen,
beide seitlichen Vermiculite-Einleger auf die
16
letzte Speichereinlage aufl egen -
die Vermiculite-Einleger dabei in die
Faservliesstreifen eindrücken,
das mittlere (kleinere) Vermiculite-Segment
17
einlegen (nur bei oberem Anschluss),
die Faservliesstreifen nach innen klappen.
18
