Trixie 62302 Montageanleitung

Beschreibung
Pos.
Description
1 Vorderteil inkl. Tür, oben
Front parts with door, top
2 Vorderteil, unten
Front part, bottom
3 Seitenteil, links
Side panel, left
4 Seitenteil, rechts
Side panel, right
5 Rückwand, oben
Back wall, top
6 Rückwand, unten
Back wall, bottom
7 Hintere Bodenplatte
Rear hatch
8 Rampe
Ramp
9 Ausziehbare Bodenwanne
Drawer with plastic inlay
10 Trennwand, zweiteilig
Partition, two parts
11 Dach, inkl. Scharniere
Roof , including hinges
300919
Aufbauanleitung/Assembling Instruction/Instruction de montage
Stückliste/Part List
Maße Anzahl Art.-Nr.
Measurement Quantity Item
1015 × 445 × 25 mm 1 62302-10
.
1015 × 445 × 25 mm 1 62302-11
.
565 × 950 × 35 mm 1 62302-30
.
565 × 950 × 35 mm 1 62302-31
.
1085 × 510 × 12 mm 1 62302-20
.
1085 × 400 × 12 mm 1 62302-21
.
1010 × 180 × 33 mm 1 62302-42
.
970 × 150 × 20 mm 1 62302-41
.
1010 × 385 × 50 mm 1 62302-40
.
530 × 195 × 12 mm
1 62302-32
530 × 240 × 12 mm Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich)
. Other parts already assembled (spare parts separately available)
1160 × 670 × 50 mm 1 62302-50
.
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
Beschreibung
Pos.
Description
A Senkkopfschraube
Countersunk screw
B Senkkopfschraube
Countersunk screw
C Senkkopfschraube
Countersunk screw
D Senkkopfschraube
Countersunk screw
E Fangband, rechts
Check strap, right
F Linsenkopfschraube
Lenshead screw
G Verschlussriegel
Locking bolt
H Senkkopfschraube
Countersunk screw
Beschreibung
Description
Scharnier, schmal, für kleine Tür
Hinge, narrow, for small door
Scharnier, für Tür oder Dach
Hinge, for door or roof
Scharnier, für Dach
Hinge, for roof
Verriegelungsherz
Lock heart-shaped
D Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.tri×ie.de.
E Please find instructions in French and Italian under the corresponding item number at www.tri×ie.de/en.
F Vous trouverez les informations détaillées en français et en italien à chaque référence d'article, sur notre site www.tri×ie.fr.
I Le istruzioni in italiano e francese sono disponibili selezionando il codice dell'articolo sul nostro sito www.tri×ie.it.

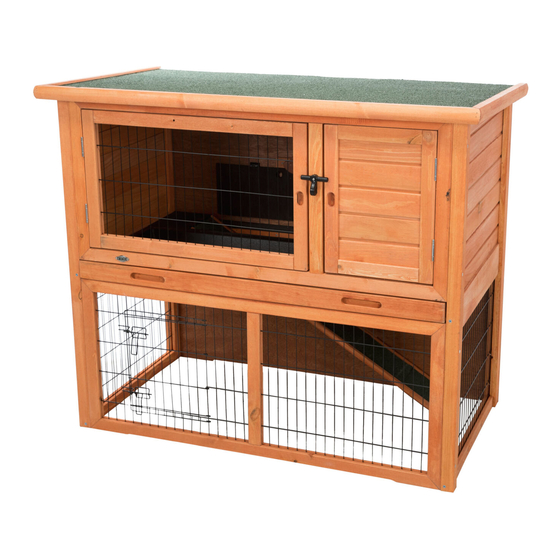

Kleintierstall/Small Animal Hutch
Größe Anzahl
Size Quantity
ø 3,5 × 60 mm 8+1
.
ø 3,5 × 30 mm
13+1
.
ø 3,5 × 40 mm 1+1
.
ø 3,0 × 16 mm 2+1
.
plus 8 Schrauben F
280 mm 1
plus 8 screws F
.
ø 4 × 16 mm 8+1
plus 1 Schraube H
70 mm 1
plus 1 screw H
.
ø 3,0 × 25 mm
1
Größe Anzahl
Size Quantity
3,8 cm 2
5 cm 4
7,6 cm 3
ø 5,5 cm 1
#62302
Art.-Nr.
Item
62302-60
6235-60
.
6235-56
.
Art.-Nr.
Item
6235-70
.
6235-72
.
6235-74
.
6235-51
.
