Trixie 62321 Anleitung

Beschreibung
Pos.
Description
1 Vorderteil inkl. Tür, oben
Front parts with door, top
2 Vorderteil, unten
Front part, bottom
3 Seitenteil, links
Left side panel
4 Seitenteil, rechts
Right side panel
5 Rückwand, oben
Back wall, top
6 Rückwand, unten
Back wall, bottom
7 Hintere Bodenplatte
Rear hatch
8 Rampe
Ramp
9 Trennwand
Partition
10 Ausziehbare Bodenwanne
Drawer with plastic inlay
11 Dachfirst
Roof ridge
12 Dachhälfte, links
Roof part, left
13 Dachhälfte, rechts
Roof part, right
030417
Aufbauanleitung/Assembling Instruction/Instruction de montage

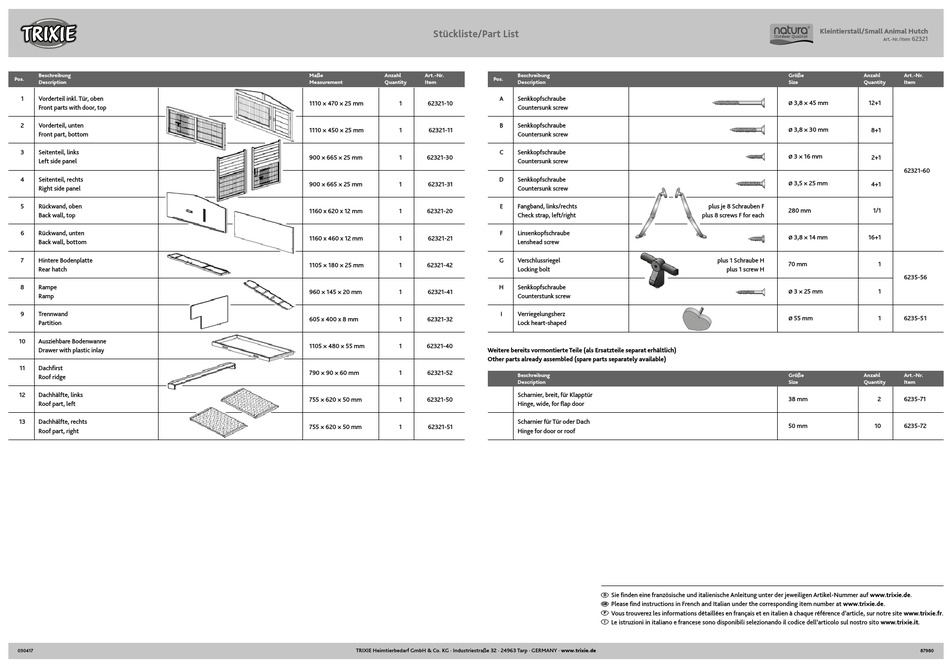

Stückliste/Part List
Maße Anzahl Art.-Nr.
Measurement Quantity Item
1110 × 470 × 25 mm 1 62321-10
.
1110 × 450 × 25 mm 1 62321-11
.
900 × 665 × 25 mm 1 62321-30
.
900 × 665 × 25 mm 1 62321-31
.
1160 x 620 x 12 mm 1 62321-20
.
1160 x 460 x 12 mm 1 62321-21
.
1105 × 180 × 25 mm 1 62321-42
.
960 × 145 × 20 mm 1 62321-41
.
605 x 400 x 8 mm 1 62321-32
.
1105 × 480 × 55 mm 1 62321-40
Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich)
. Other parts already assembled (spare parts separately available)
790 × 90 × 60 mm 1 62321-52
.
755 × 620 × 50 mm 1 62321-50
.
755 × 620 × 50 mm 1 62321-51
.
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.trixie.de
Beschreibung
Pos.
Description
A Senkkopfschraube
Countersunk screw
B Senkkopfschraube
Countersunk screw
C Senkkopfschraube
Countersunk screw
D Senkkopfschraube
Countersunk screw
E Fangband, links/rechts
Check strap, left/right
F Linsenkopfschraube
Lenshead screw
G Verschlussriegel
Locking bolt
H Senkkopfschraube
Counterstunk screw
I Verriegelungsherz
Lock heart-shaped
Beschreibung
Description
Scharnier, breit, für Klapptür
Hinge, wide, for flap door
Scharnier für Tür oder Dach
Hinge for door or roof
D Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.tri×ie.de.
G Please find instructions in French and Italian under the corresponding item number at www.tri×ie.de.
F Vous trouverez les informations détaillées en français et en italien à chaque référence d'article, sur notre site www.tri×ie.fr.
I Le istruzioni in italiano e francese sono disponibili selezionando il codice dell'articolo sul nostro sito www.tri×ie.it.

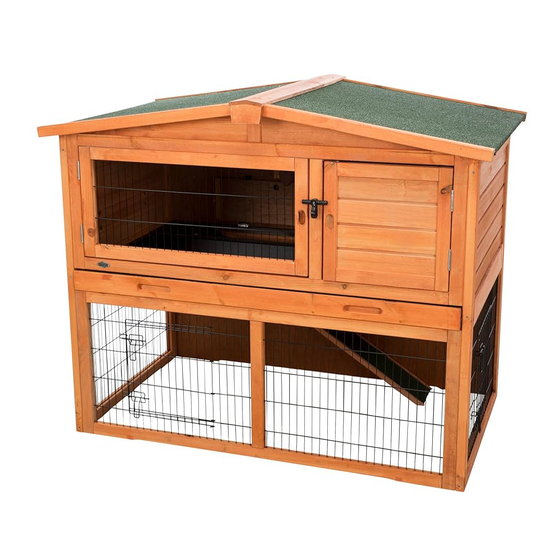

Kleintierstall/Small Animal Hutch
Größe Anzahl
Size Quantity
ø 3,8 × 45 mm 12+1
ø 3,8 × 30 mm
8+1
ø 3 × 16 mm 2+1
ø 3,5 × 25 mm
4+1
plus je 8 Schrauben F
280 mm 1/1
plus 8 screws F for each
ø 3,8 × 14 mm 16+1
plus 1 Schraube H
70 mm 1
plus 1 screw H
ø 3 × 25 mm 1
ø 55 mm 1
Größe Anzahl
Size Quantity
38 mm 2
50 mm 10
62321
Art.-Nr./Item
Art.-Nr.
Item
.
.
. 62321-60
.
.
.
6235-56
.
.
6235-51
.
Art.-Nr.
Item
6235-71
.
6235-72
.
87980
