Trixie 62402 Montageanleitung

Pos.-Nr. Beschreibung
Pos. No Description
Vorderteil inkl. Tür, oben/unten
Pos. 1
Front parts with door, top/bottom
Seitenteil, links
Pos. 2
Side panel, left
Seitenteil, rechts
Pos. 3
Side panel, right
Rückwand, oben
Pos. 4
Back wall, top
Rückwand, unten
Pos. 5
Back wall, bottom
Dach, inkl. Scharniere
Pos. 6
Roof , including hinges
Hintere Bodenplatte
Pos. 7
Rear hatch
Rampe
Pos. 8
Ramp
Trennwand, oben
Pos. 9
Upper partition
Trennwand, unten
Pos. 10
Lower partition
Ausziehbare Bodenwanne, oben
Pos. 11
Drawer with plastic inlay, top
Ausziehbare Bodenwanne, unten
Pos. 12
Drawer with plastic inlay, bottom
081021
Aufbauanleitung/Assembling Instruction/Instruction de montage
Stückliste/Part List
Maße Anzahl Art.-Nr. Pos.-Nr.
Measurement Quantity Item No. Pos. No
1015 × 445 × 25 mm 2 62402-10
1075 × 565 × 35 mm 1 62402-30
1075 × 565 × 35 mm 1 62402-31
1085 × 505 × 30 mm 1 62402-20
1085 × 425 × 25 mm 1 62402-21
1160 × 650 × 40 mm 1 62402-50
1010 × 180 × 33 mm 1 6235-31
890 × 150 × 20 mm 1 62402-41
535 × 430 × 8 mm 1 62402-32
535 × 430 × 8 mm 1 62402-33
1010 × 383 × 50 mm 1 62402-40
1010 × 565 × 30 mm 1 62402-43
TRIXIE Heimtierbedarf · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
Beschreibung
Description
Senkkopfschraube
A
Countersunk screw
Senkkopfschraube
B
Countersunk screw
Linsenkopfschraube mit Mutter
C
Lenshead screw with nut
Senkkopfschraube
D
Countersunk screw
Senkkopfschrauben
E
Countersunk screw
Metallfixierung für Rampe
F
Metal fixation for ramp
Fangband, rechts und links
G
Check strap, right and left
Verschlussriegel
H
Locking bolt
Senkkopfschraube für Verschlussriegel
I
Countersunk screw for locking bolt
Verriegelungsherz
J
Lock heart-shaped
Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.tri×ie.de.
D
Please find instructions in French and Italian under the corresponding item number at www.tri×ie.de.
E
Vous trouverez les informations détaillées en français et en italien à chaque référence d'article, sur notre site www.tri×ie.fr.
F
Le istruzioni in italiano e francese sono disponibili selezionando il codice dell'articolo sul nostro sito www.tri×ie.it.
I

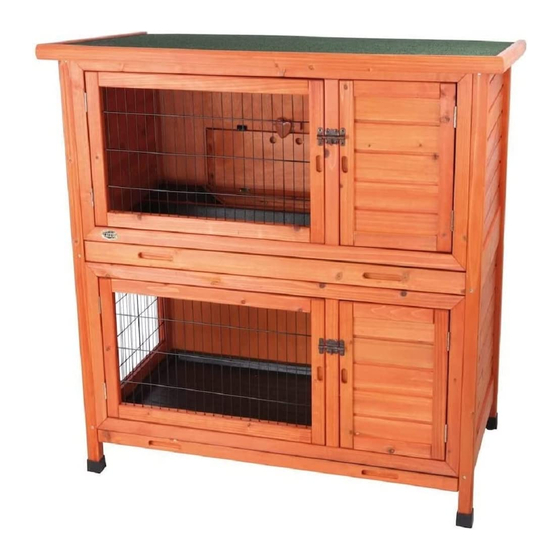

Kleintierstall/Small Animal Hutch
Maße Anzahl
Measurement Quantity
ø 3,5 × 60 mm 8+1
ø 3,5 × 30 mm 13+1
M4 × 20mm 2+1
ø 3,0 × 16 mm 2+1
ø 4,0 × 16 mm 16+1
plus 1 Schraube C
163 × 30 × 30 mm 1
plus 1 screw C
plus 16 Schrauben E
28 cm 2
plus 16 screws E
plus je 1 Schraube I
7 cm 2
plus 1 screw I for each
ø 3,0 × 25 mm 2+1
ø 5,5 cm 1
#62402
Art.-Nr.
Item No.
6240-60
72514
