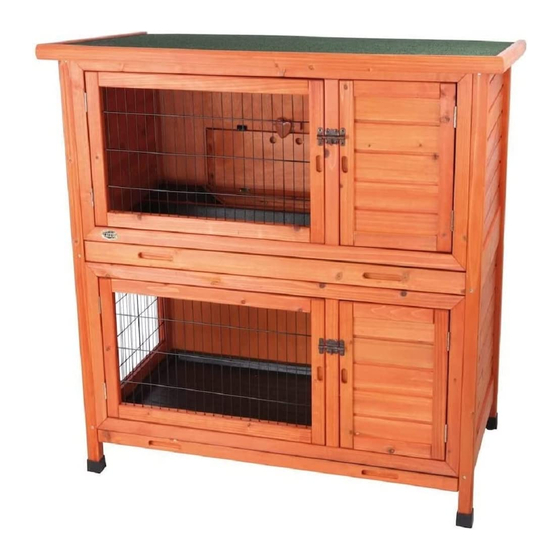

Trixie 62402 Anleitung

Beschreibung
Pos.
Description
1 Vorderteil inkl. Tür, oben/unten
Front parts with door, top/bottom
2 Seitenteil, links
Side panel, left
3 Seitenteil, rechts
Side panel, right
4 Rückwand, oben
Back wall, top
5 Rückwand, unten
Back wall, bottom
6 Dach, inkl. Scharniere
Roof , including hinges
7 Hintere Bodenplatte
Rear hatch
8 Rampe
Ramp
9 Trennwand, oben
Upper partition
10 Trennwand, unten
Lower partition
11 Ausziehbare Bodenwanne, oben
Drawer with plastic inlay, top
12 Ausziehbare Bodenwanne, unten
Drawer with plastic inlay, bottom
211215
Aufbauanleitung/Assembling Instruction/Instruction de montage
Stückliste/Part List
Maße Anzahl Art.-Nr.
Measurement Quantity Item
1015 × 445 × 25 mm 2 62402-10
.
1075 × 565 × 35 mm 1 62402-30
.
1075 × 565 × 35 mm 1 62402-31
.
1085 × 505 × 30 mm 1 62402-20
.
1085 × 425 × 25 mm 1 62402-21
.
1160 × 650 × 40 mm 1 62402-50
.
1010 × 180 × 33 mm 1 6235-31
.
890 × 150 × 20 mm 1 62402-41
.
535 × 430 × 8 mm 1 62402-32
.
535 × 430 × 8 mm 1 62402-33
.
Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich)
1010 × 383 × 50 mm 1 62402-40
Other parts already assembled (spare parts separately available)
.
1010 × 565 × 30 mm 1 62402-43
.
TRIXIE Heimtierbedarf · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
Beschreibung
Pos.
Description
A Senkkopfschraube
Countersunk screw
B Senkkopfschraube
Countersunk screw
C Senkkopfschraube
Countersunk screw
D Fangband, rechts
Check strap, right
E Linsenkopfschraube
Lenshead screw
F Metallfixierung für Rampe
Metal fixation for ramp
G Linsenkopfschraube mit Mutter
Lenshead screw with nut
H Verschlussriegel
Locking bolt
J Verriegelungsherz
Lock heart-shaped
Beschreibung
Description
Scharnier, schmal, für kleine Tür
Hinge, narrow, for small door
Scharnier, für Tür oder Dach
Hinge, for door or roof
Scharnier, für Dach
Hinge, for roof
D Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.tri×ie.de.
G Please find instructions in French and Italian under the corresponding item number at www.tri×ie.de.
F Vous trouverez les informations détaillées en français et en italien à chaque référence d'article, sur notre site www.tri×ie.fr.
I Le istruzioni in italiano e francese sono disponibili selezionando il codice dell'articolo sul nostro sito www.tri×ie.it.
Kleintierstall/Small Animal Hutch
Art.-Nr./Item
Größe Anzahl
Size Quantity
ø 3,8 × 60 mm 8+1
ø 3,8 × 30 mm
15+1
ø 3 × 16 mm 2+1
plus 8 Schrauben E
28 cm 1
plus 8 screws E
ø 3,8 × 16 mm 8+1
plus 1 Schraube G
214 × 30 × 30 mm 1
plus 1 screw G
M4 × 35 mm 1+1
plus je 1 Schraube B
7 cm 2
plus 1 screw B for each
ø 5,5 cm 1
Größe Anzahl
Size Quantity
3,8 cm 2
5 cm 8
7,6 cm 2
62402
Art.-Nr.
Item
.
6240-60
.
.
. 6235-60
.
. 6240-60
.
6235-56
.
6235-51
.
Art.-Nr.
Item
6235-70
.
6235-72
.
6235-74
.
81860
