- Seite 1 Benutzerhandbuch Deutsch Version 01.04 30.01.18...
- Seite 2 Die technischen Daten, Informationen und Zeichnungen in diesem Handbuch waren zum Zeitpunkt des Drucks korrekt und auf dem aktuellsten Stand. Ocean Signal Ltd behält sich das Recht vor, Spezifika- tionen und Informationen in diesem Handbuch, als Teil des Weiterentwicklung zu ändern.
- Seite 3 ! ACHTUNG: Nur im extremen Notfall und bei unmittelbarer Gefahr einsetzen. • Ziehen Sie die Antenne an der schwarzen Abdeckung ganz heraus. • Heben Sie die Klappe an. • Zum Aktivieren der PLB halten Sie die ON-Taste für eine Sekunde gedrückt. Die LED blinkt nun grün und zeigt dadurch an, dass die PLB aktiviert wurde.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemein ........................5 1.1 Strahlenschutz-Richtlinie für elektromagnetische Energie ........5 1.2 Warnungen ......................5 1.3 COSPAS/SARSAT System..................5 2 PLB1 Übersicht ......................6 3 Bedienung ........................7 3.1 Aktivierung ......................7 3.2 Deaktivierung ......................8 3.3 Fehlalarme ......................8 4 Selbsttests ........................ -
Seite 5: Allgemein
1 Allgemein 1.1 Strahlenschutz-Richtlinie für elektromagnetische Energie Die PLB1 entspricht den Richtlinien EN62479 (EU) und RSS-102 (Kanada). 1.2 Warnungen ! Gemäß den geltenden Gesetzen sind Sie verpflichtet, Ihre PLB bei den zuständigen nationalen Behörden zu registrieren. ! Verwenden Sie Ihre PLB nur im extremen Notfall und bei unmittelbarer Gefahr. -
Seite 6: Plb1 Übersicht

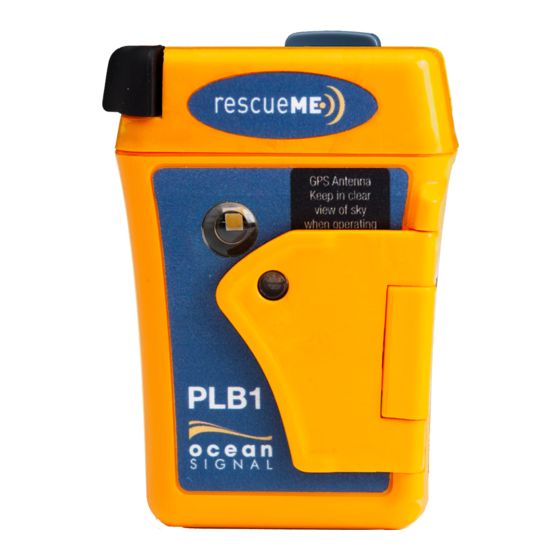

2. Übersicht 1. Antennen Drehknopf 2. Antennenbdeckung 3. Blitzlicht 4. LED Statusanzeige 5. Einschalt-Taste (unter der Abdeckung) 6. Test-Taste (unter der Abdeckung) 7. Abdeckung 8. Befestigung für die Sicherungsleine (auf der Rückseite) Die PLB wird mit einem durchsichtigen Aufkleber geliefert, um die UIN- Informationen auf der Rückseite zu schützen. -
Seite 7: Bedienung
3 Bedienung WARNUNG: Nur im extremen Notfall und bei unmittelbarer Gefahr einsetzen. MISBRAUCH KANN ZU SCHWEREN STRAFEN FÜHREN! Ihre PLB1 sollte immer mit einer neuen Batterie versehen ein. Achten Sie auf das Ab- laufdatum der Batterie (Batt exp. date). Anderenfalls kann es im Notfall zu einer ver- kürzten Laufzeit führen. -
Seite 8: Deaktivierung
3.2 Deaktivierung Zum Deaktivieren der PLB nach einem Notfall oder versehentlicher Aktivierung, drücken Sie die ON-Taste für eine Sekunde bis die LED zweimal rot blinkt und lassen Sie sie dann los. Drehen Sie die Antenne durch Drehen des Knopfes an der Oberseite der PLB wieder ein. ! Drücken Sie die Antenne nicht zurück in die PLB, dies kann die PLB beschädigen. -
Seite 9: Selbsttests
4 Selbsttests Um Sicherzustellen, dass die PLB1 korrekt funktioniert, wird empfohlen, die PLB in regelmäßigen Abständen zu testen. Beachten Sie die Sicherheitshinweise zu den je- weiligen Frequenzen, die getestet werden sollen. Beachten Sie, dass jeder Test die Standzeit der Batterie reduziert - und damit auch die Betriebszeit in einem Notfall. 4.1 PLB Test ! Ziehen Sie zuerst die Antenne kömplett heraus. -
Seite 10: Gps-Test
4.2 GPS-Test WARNUNG: DER TEST DES GPS-EMPFÄNGERS BENÖTIGT VIEL BATTERIEKAPAZITÄT. TESTEN SIE DESHALB DIE GPS-FUNKTION MAXIMAL EINMAL PRO JAHR. DAS TESTEN DER GPS-FUNKTION IST WÄHREND DER BATTERIELAUFZEIT AUF 10 TESTS BESCHRÄNKT. DANACH KANN DER GPS-TEST NICHT MEHR DURCHGEFÜHRT WERDEN. DIESER TEST SOLLTE NUR DORT AUSGEFÜHRT WERDEN, WO SIE EINE FREIE SICHT ZUM HIMMEL HABEN, DAMIT DER GPS-EMPFÄNGER, UM DIE POSITION ZU BESTIMMEN, DIE SATELLITEN EINWANDFREI EMPFANGEN KANN. -
Seite 11: Anhang
Ihren nächsten, von Ocean Signal autorisierten, Fachhändler oder Ocean Signal falls sich die Vorschriften geändert haben sollte. Die PLB1 Batterie enthält < 2 g Lithium. • Verpacken Sie die PLB immer sicher in einem dicken Karton. Ocean Signal empfiehlt, den original Karton aufzubewahren und diesen für den Transport zu verwenden. -
Seite 12: Spezifikationen
Batterie Typ ................Lithium Manganese Dioxide ........................(LiMnO2) Arbeitszeit ...................> 24 Std. @ -20º C Austauschintervall ..................7 Jahre GPS-Empfänger (nur rescueME PLB1) Anzahl der Kanäle ..................66 Kanäle Empfindlichkeit ..................-148 dBm Kaltstart Re-acquisition................-163 dBm GPS Antenne .................. Microstrip Patch Allgemein Höhe ......................76 mm... -
Seite 13: Zulassungen
5.6 Zulassungen 5.6.1 Europäische Konformitätserklärung Hiermit erklärt Ocean Signal Ltd, dass sich die rescueME PLB1 in Übereinstimmung mit den Vorschriften der Richtlinie 2014/53/EU befindet. Siehe auch: http://oceansignal.com/wordpress/wp-content/uploads/PLB1_RED_DofC.pdf 5.6.2 Bestimmungsländer Österreich Deutschland Niederlande Belgien Griechenland Polen ... -
Seite 14: Eingeschränkte Garantie
5.8 Eingeschränkte Garantie Die rescueME PLB1 von Ocean Signal hat eine Garantie von 7 Jahren auf Produk- tions- und Materialfehler ab Kaufdatum und in Übereinstimmung mit den folgenden Bestimmungen. Ocean Signal wird nach eigenem Ermessen das defekte Gerät kostenlos reparieren oder gegen ein neues Gerät tauschen, einschließlich der kostenlosen Rücksendung... - Seite 15 Version 01.04 30.01.18...
- Seite 16 Nordwest-Funk GmbH Stedinger Straße 20 a 26723 Emden Tel. 04921-99906 0 Fax. 04921-99906 29 info@nordwest-funk.de www.nordwest-funk.eu Version 01.04 30.01.18...
