blum AVENTOS HS Montageanleitung Seite 2

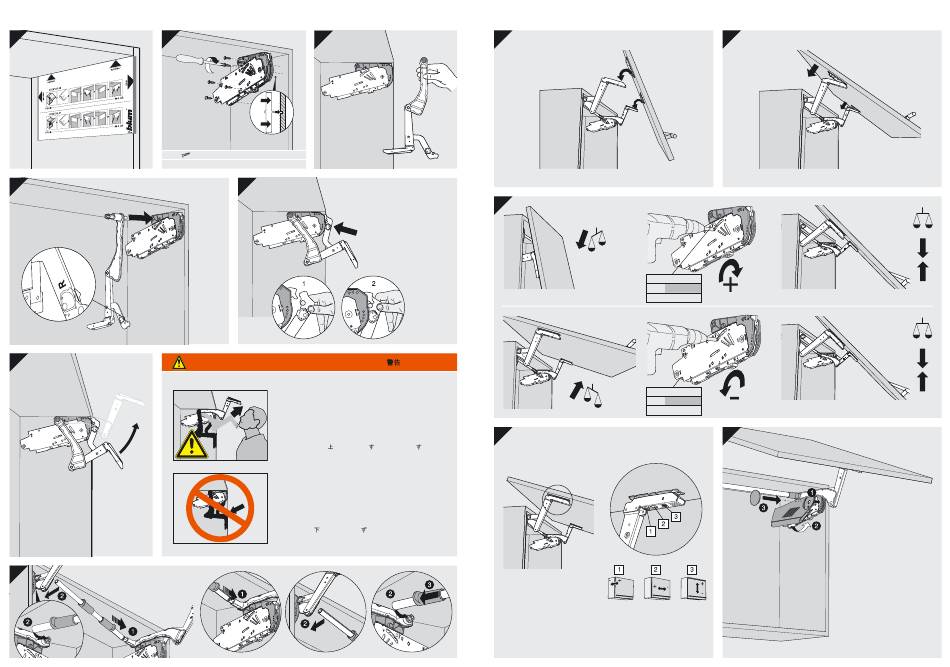

Montage / Assembly / Montage / Montaggio / Montaje
1 2
5 x
4
6
7
3
Ø 4 x 35 mm
5
Warnung / Warning / Attention / Attenzione / Advertencia /
Verletzungsgefahr durch hochspringendes Hebelpaket!
Risk of injury by spring-loaded lever assembly!
Risque de blessure en cas de relevage brusque du pack
de bras !
Pericolo di lesioni a causa del possibile scatto verso l'alto
della pacchetto leve!
Peligro de lesiones por salto del brazo.
アーム部分が跳ね がるとケガを る危険がありま
Hebelpaket nicht nach unten drücken, sondern entfernen.
Do not push lever assembly down without door attached
but remove.
Ne pas pousser le pack de bras vers le bas, mais le retirer.
Non spingere verso il basso il pacchetto leve,
altrimenti rimuoverlo.
No apretar el brazo hacia abajo, si no retirarlo.
アーム部分は に向けて押さえ に外してください。
8
10
BIT – PZ2/PH2
Blum BIT-PZ KS2
max. Ø 6 x 14 mm
BIT – PZ2/PH2
Blum BIT-PZ KS2
max. Ø 6 x 14 mm
11
± 2 mm ± 2 mm
9
click
12
± 2 mm
