5 BALLON DE FILTRATION
1.

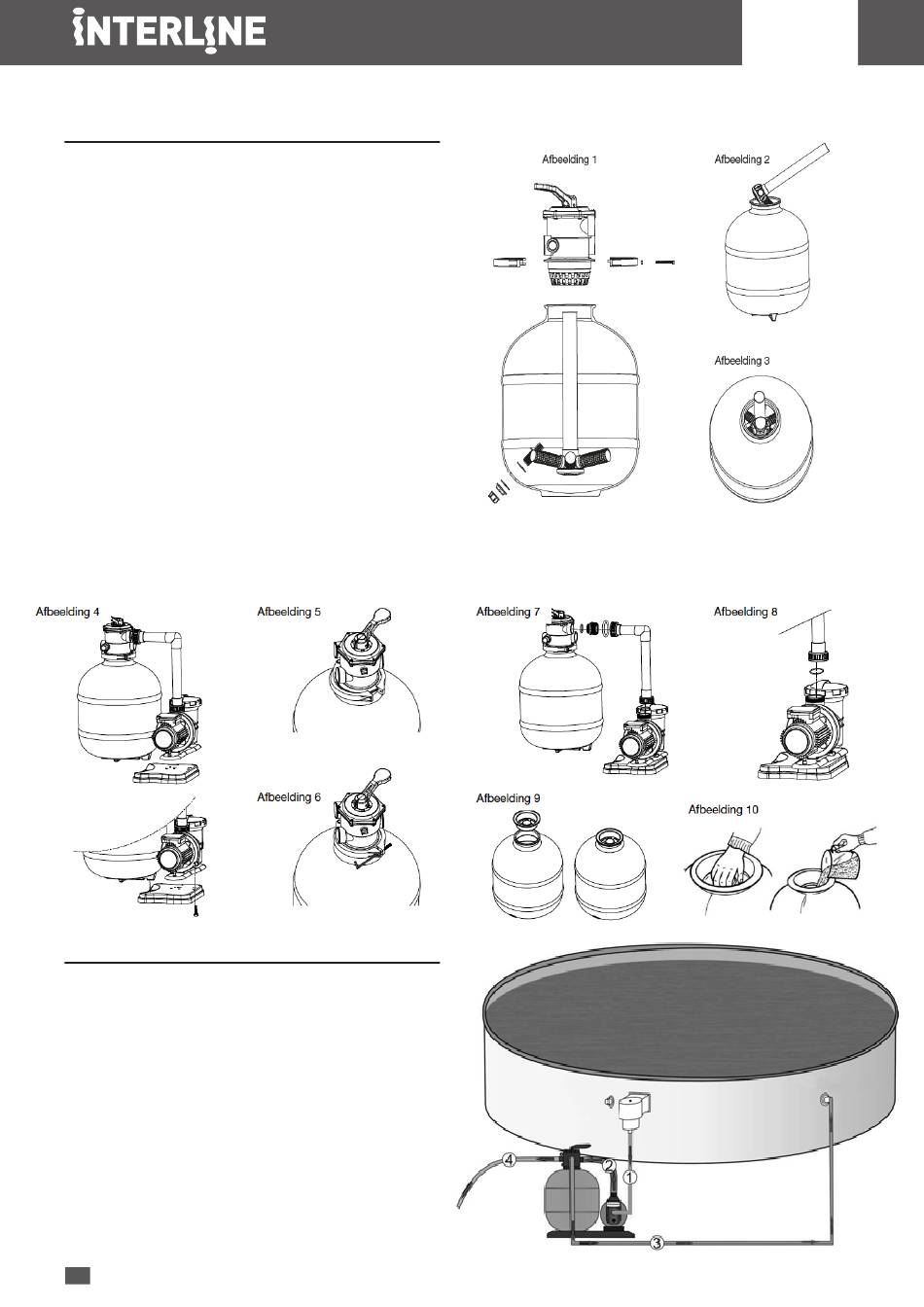

lntroduire Ie tube-plongeur avec Ie collecteur dans Ie
ballon (illustr. 2) puis relier les petits embouts filtrants au
collecteur en les vissant (illustr. 3).
2.
Déposer Ie collecteur complet au fond du ballon, ajouter
un peu d'eau pour Ie stabiliser. S'assurer que Ie tamis en
étoile soit bien centré au fond du ballon et que la vis de
purge est bien vissée en place.
3.
Placer ensuite Ie centreur sur !'ouverture du ballon tout en
centrant Ie tube plongeur.
4.
Remplir Ie ballon env. aux ¾ de sa hauteur de sable de
quartz (bonne granularité: 0,7-1,2 mm; quantité: en foncti
on de la taille du filtre) (illustr. 10)
5.
Monter à présent la partie supérieure du ballon ou la tête
de soupape et Ie joint du ballon sur Ie bord supérieur du
ballon de filtration. La liaison de la partie supérieure du
ballon ou de la tête de soupape au ballon de filtration
s'effectue par bague de serrage. La bague de serrage est
vissée au moyen d'une vis et d'un écrou. (illustr .5 et 6)
6.
Pour finir, monter les pièces de raccordement de la pompe
à la tête de soupape. Etanchéiser suffisamment les pièces
de raccordement de la pompe avec du ruban de téflon.
6 RACCORDS DE FLEXIBLES (POMPE)
1.
Circuit du skimmer : liaison du raccord du skimmer au
raccord avant de la pompe de filtration.
2.
Conduite de refoulement: liaison du raccord supérieur de la
pompe de filtration pour raccordement désigné par «
PUMP » à l'électrovanne 4 ou 6 voies.
3.
Conduite de retour : liaison du raccord à l'électrovanne 4 ou
6 voies désigné par «RETURN» au raccord à la buse d'ad
mission (piscine). Fixer tous les raccords au moyen de
colliers de serrage.
4.
Conduite de rinçage à contre courant: raccord « WASTE »
(vidange) vers la canalisation ou Ie gazon. Le raccordement
se fait avec de la tuyauterie de piscine et des colliers de
serrage spécifiques!
18
FR
