Theben DMG 2 Bedienungsanleitung

U U U U n n n n i i i i v v v v e e e e r r r r s s s s a a a a l l l l d d d d i i i i m m m m m m m m e e e e r r r r d d d d e e e e r r r r
DMG 2 (Grundmodul)
DME 2 (Erweiterungsmodul)
DMB 2 (Leistungserweiterung)
1.0 Bestimmungsgemäße Verwendung
Der Universaldimmer DMG 2 ist ein Reiheneinbaugerät, mit dem man elektrische
Verbraucher wie Leuchten mit Glühlampen, Hochvolt-Halogenlampen, Niedervolt-
Halogenlampen mit vorgeschalteten konventionellen oder elektronischen Trans-
formatoren dimmt oder schaltet.
Mit Hilfe der ETS (Engineering Tool Software) können die Applikationsprogramme
ausgewählt, die spezifischen Parameter und Adressen vergeben und in das Gerät
übertragen werden. Das Grundmodul DMG 2 kann mit max. 2 Erweiterungsmodulen
ergänzt werden.
mit allen Geräten der Mix-Serie kombinierbar
DMG 2 + DME 2 + RME 4
DMG 2 + RME 4 + RME 4
RMG 4 S + RME 4 S + DME 2
RMG 4 C-Last + DME 2 + DME 2 (4 x C-Last + 4 x dimmen)
DMG 2 + DME 2 + DME 2
2.0 Sicherheitshinweise
Um jegliche Brandgefahr und die Gefahr eines elektri-
schen Schlages ausschließen zu können, darf das Gerät
nur von einer Elektrofachkraft mit EIB-Kenntnissen ent-
sprechend den nationalen Vorschriften sowie dem EIB-Handbuch
des ZVEI/ZVEH angeschlossen und montiert werden.
•
Schalten Sie den Dimmer nicht in Reihe mit anderen Dimmern bzw. in den
Sekundärkreis von Transformatoren.
•
Verwenden Sie nur Transformatoren, die eine Thermosicherung besitzen und für
den Dimmbetrieb zugelassen sind.
• Der Dimmer darf bei induktiver Last nicht überbrückt werden.

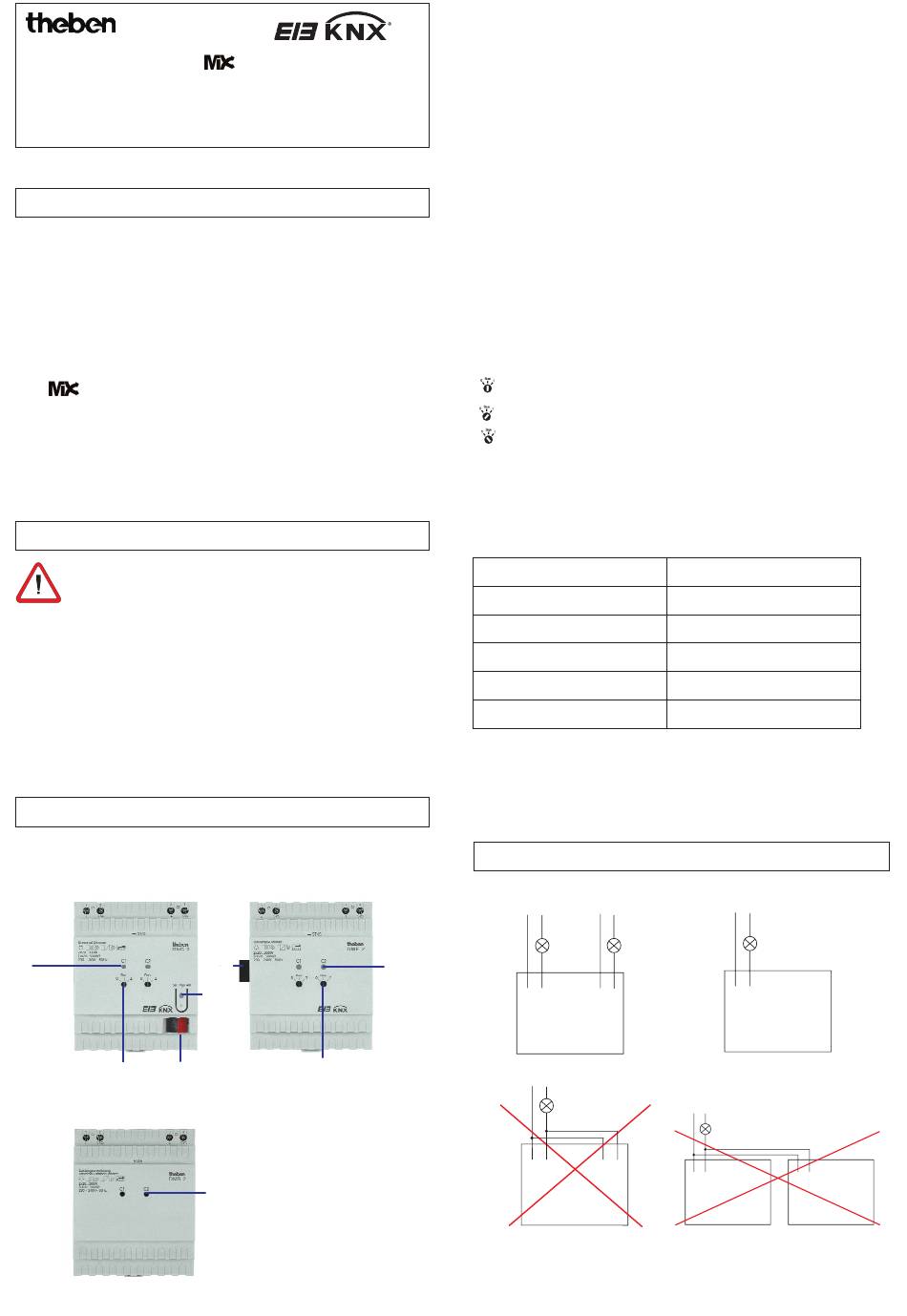

3.0 Beschreibung
3.1 Grundfunktionen
DMG 2 Grundgerät
1
4 3
DMB 2 Leistungserweiterung
- - - - S S S S e e e e r r r r i i i i e e e e
(4 x dimmen, 4 x schalten)
(2 x dimmen, 8 x schalten)
(8 x schalten + 2 x dimmen)
(6 x dimmen)
DME 2 Erweiterungsmodul
5
2
7
Beide Kanäle sind galvanisch
8
voneinander getrennt, arbeiten
völlig separat und können an
verschiedenen Lasten und
Netzphasen betrieben werden.
DMG 2 (Grundgerät)
1 LED Ein = Dimmausgangswert > 0
(LED- Blinksignale, siehe Kap. 3.2)
2 Programmiertaste für Physikalische Adresse
3 Busanschluss: Beachten Sie die Polung!
4 Handwahlschalter: Dauer Ein/Aus oder Bus
DME 2 (Erweiterungsmodul)
5 Stecker als Verbindung zwischen Erweiterungsmodul und Grundgerät
6 LED Ein = Dimmausgangswert > 0
(LED- Blinksignale, siehe Kap. 3.2)
7 Handwahlschalter: Dauer Ein/Aus oder Bus

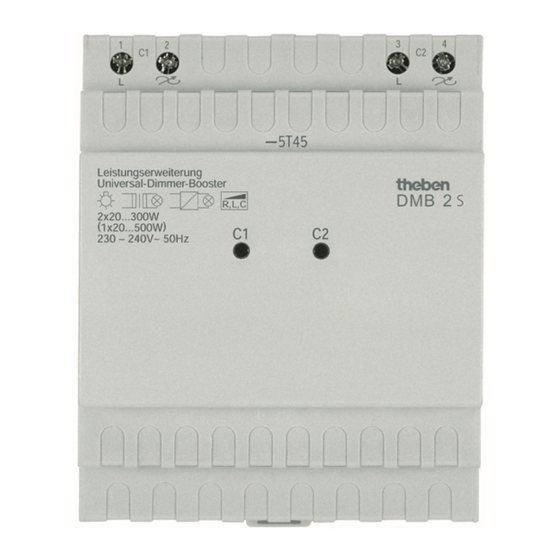

DMB 2 (Leistungserweiterung)
8 LED Ein = Dimmausgangswert > 20 %
Handschalter Dauer - EIN/AUS - Busbetrieb
Handschalter in Position:
Der Ausgangszustand wird durch die Telegramme aus
dem Bus bestimmt.
Der Ausgangszustand ist in Pos. Dauer Ein (100 %).
Der Ausgangszustand ist in Pos. Dauer Aus (0 %).
3.2 LED-Blinksignale
• LED blinkt 1 s
• LED blinkt: 1 s an und 3 s aus
• LED blinkt schnell (0,1 s)
• LED blinkt: 3 s an und 1 s aus
• LED blinkt: 2 x schnell und 2 s aus
• LED blinkt: 3 x schnell und 2 s an
*
Zustand wird nach ca. 10 min. neu überprüft
4.0 Elektrischer Anschluss
Anschluss für Dimmaktoren DMG 2, DME 2 und DMB 2
6
DMG 2 oder DME 2
Kurzschluss*
solange Übertemperatur besteht
Lasterkennung läuft
interner Hardwarefehler
Überspannung*
Frequenzfehler*
1 x 500 W/VA
2 x 300 W/VA
DMG 2 oder DME 2
DMG 2
DME 2
