Integrierte LEDs und Schalter

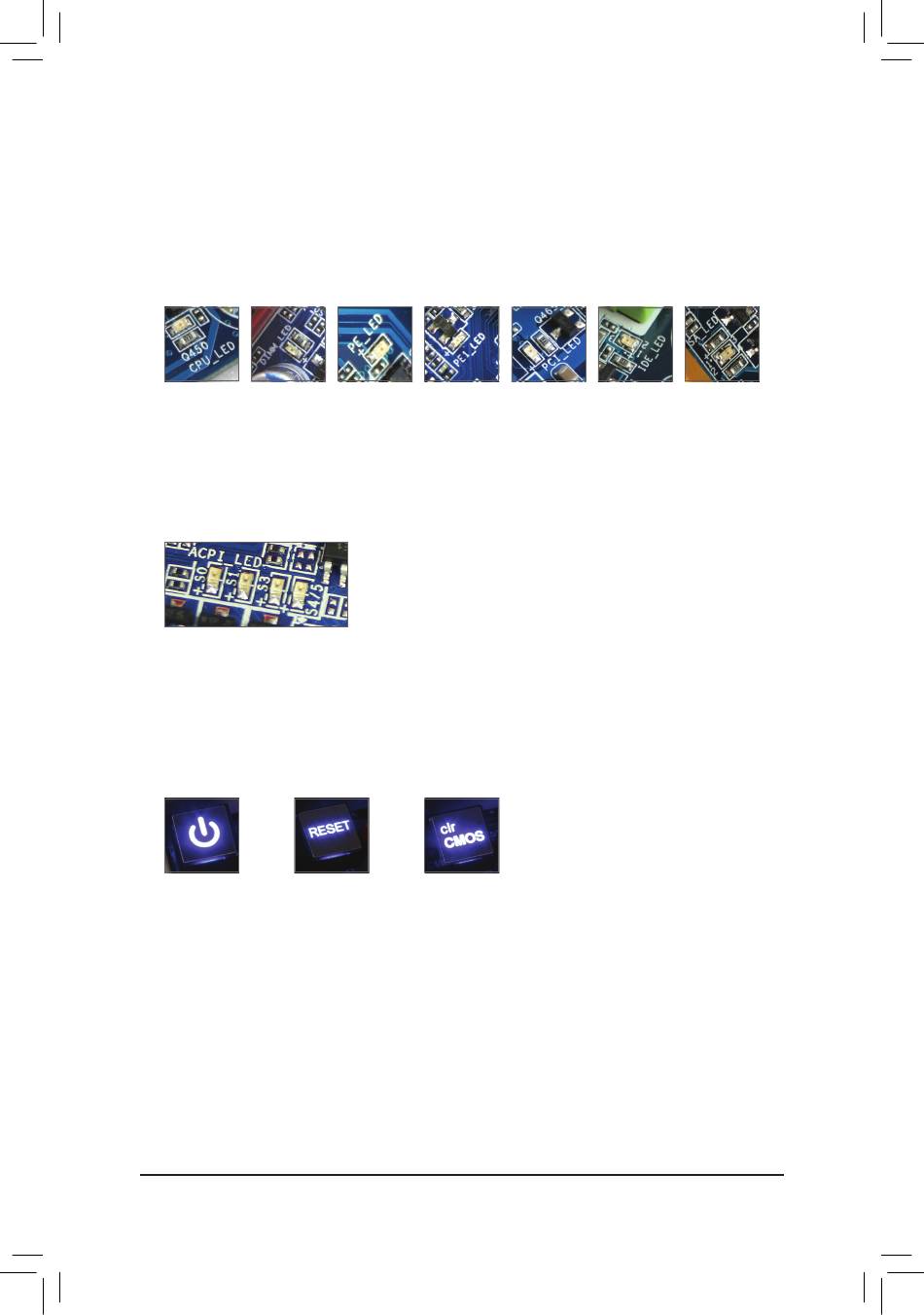

Diagnose-LEDs
Dieses Motherboard verfügt über 7 integrierte LEDs, die vom System-BIOS kontrolliert werden. Diese 7 LEDs
zeigen an, wenn eine Komponente (einschließlich CPU und Arbeitsspeicher) oder ein Gerät (einschließlich
PCI- und PCIe-Karten und IDE/SATA-Geräte) nicht normal funktioniert. Die LED leuchtet während des POST-
Vorgangs, wenn bei den Komponenten/Geräten ein Problem vorliegt.
CPU
Arbeitsspeicher
PCIe x8/x16
PCIe x1/x4
PCI
IDE
SATA
ACPI-LEDs
Die 4 eingebetteten ACPI-LEDs zeigen Stromversorgungsstatus des Systems an (S0, S1, S3, S4, S5), um
eine eventuelle Hardwarebeschädigung aufgrund falscher Ansteck-/Absteckaktionen zu verhindern.
Schnellschalter
Dieses Motherboard verfügt über 3 Schnellschalter: Netzschalter, Rücksetzschalter und Schalter zum
Löschen des CMOS-Inhalts, mit denen Benutzer das System schnell ein-/ausschalten oder zurücksetzen
oder die CMOS-Werte löschen können.
Netzschalter
Rücksetzschalter
Schalter zum Löschen
des CMOS-Inhalts
