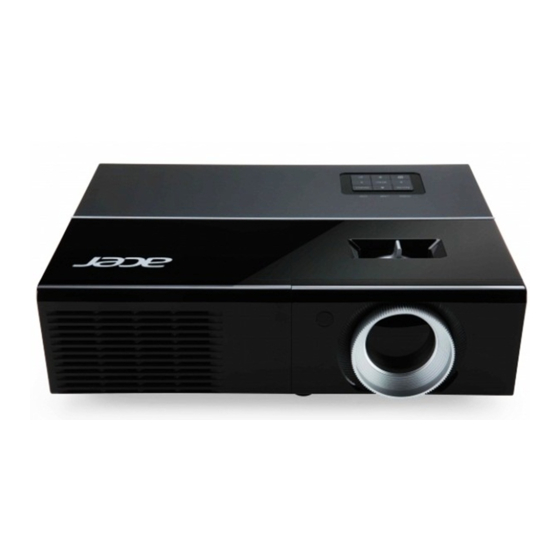

Acer P1273 Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für P1273 Serie:
- Benutzerhandbuch (69 Seiten) ,
- Installationsanleitung (18 Seiten)
Verwandte Anleitungen für Acer P1273 Serie
Inhaltszusammenfassung für Acer P1273 Serie
- Seite 1 Acer Projektor P1273/P1273n/P1276/P1373W/ P1273B/P1273i/P1373WB-Reihe Benutzerhandbuch...
- Seite 2 Seriennummer: __________________________________ Kaufdatum: _____________________________________ Gekauft bei: ____________________________________ Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber. „HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Handelsmarken oder...
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. -
Seite 4: Auf Die Stromversorgung Achten
• Lassen Sie keine Gegenstände durch die Schlitze am Gehäuse in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät. •... -
Seite 5: Instandsetzen Des Produkts
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •... - Seite 6 Kundendienstpersonal. • Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren.
-
Seite 7: Vorsicht Mit Dem Gehör
Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://www.acer-group.com/ public/Sustainability/sustainability01.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. -
Seite 8: Das Allererste
viii Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. -
Seite 9: Inhaltsverzeichnis
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Bedienelemente Installationsmenü Acer Empowering Technologie OSD-Menüs Farbe Bild Einstellung Verwaltung Audio Sprache... - Seite 10 Acer LAN-Webseitenverwaltung Anmeldung Home (Startseite) Control Panel (Bedienfeld) Network Setting (Netzwerkeinstellungen) Alert Setting (Alarmeinstellungen) Logout (Abmelden) Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Staubfilter reinigen und austauschen Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
-
Seite 11: Einführung
• Die Acer EcoProjection-Technologie bietet eine intelligente Energieverwaltungsmethode und ermöglicht eine physikalische Leistungsfähigkeitsverbesserung • Empowering Key blendet Acer Empowering Technology-Dienstprogramme (Acer eView, eTimer, ePower, e3D Management) zum einfachen Einstellen • HDMI™-Anschluss mit HDCP-Unterstützung • Erweiterte digitale Trapezverzerrungskorrektur für optimierte Präsentationen •... -
Seite 12: Lieferumfang
Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel VGA-Kabel Sicherheitskarte 2 x Batterien Tragetasche SOURCE ZOOM FREEZE HIDE MEDIA SETUP P1276/ P1373W/B/ P1273/n/B/i Series Acer Projector P/N:MC.JG811.003 Bedienungsanleitung Kurzanleitung Fernbedienung (CD-ROM) SOURCE ZOOM FREEZE HIDE MEDIA SETUP RATIO USB-WLAN-Adapter Fernbedienung Staubfilter (optional) (optional) -
Seite 13: Projektor - Übersicht
Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Ein-/Ausschalter Zoomobjektiv Bedienfeld Fernbedienungsempfänger Zoomhebel Neigungseinstellräder Fokusring Sicherheitsleiste Rückseite P1373WB/P1273B/ P1273i 14 15 P1273n P1273/P1276/P1373W Hinweis: Die Anschlussschnittstellen unterliegen den Spezifikationen des Modells. - Seite 14 Beschreibung Beschreibung LAN (RJ45-Anschluss für 10/100 M- S-Videoeingang Ethernet) (nur P1273n/P1373WB/P1273B/ P1273i) 1. USB-Anschluss (USB A 1) 10 Audioeingang 2. USB-Anschluss (USB A 2) 11 RS232-Anschluss Mini-USB-Anschluss (USB B) 12 Netzanschluss HDMI-Anschluss 13 Analoger PC-Signal-/HDTV-/ Component-Videoeingangsanschluss (VGA IN 2) Monitor Loop-through- 14 Anschluss für Kensington™-Schloss Ausgangsanschluss (VGA-Ausgang) Analoger PC-Signal-/HDTV-/ Component-...
-
Seite 15: Bedienfeld
SOURCE Hiermit wird eine andere Eingabequelle aktiviert. Ein-/Aus Siehe Beschreibung im Abschnitt „Ein-/ Ausschalten des Projektors“. Empowering- Einmalige Acer-Funktionen: e3D, eView, eTimer, Taste ePower Management. • MENU Drücken Sie „MENU“, um das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und das OSD-Menü... -
Seite 16: Fernbedienungslayout
Mit dieser Taste wählen Sie das gewünschte Seitenverhältnis. (P1273/P1273n/P1276/P1273B/P1273i: 4:3 / 16:9 P1373W/P1373WB: Vollbild/4:3/16:9/L.Box) MEDIA_SETUP Zum Aufrufen der Medien-OSD-Einstellung drücken. Empowering- Einmalige Acer-Funktionen: e3D, eView, eTimer, ePower Taste Management. • MENU Drücken Sie „MENU“, um das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und das OSD-... - Seite 17 Symbol Funktion Beschreibung Trapezkorrektur Mit diesen Tasten korrigieren Sie Bildverzerrungen, die durch Kippen des Projektors (±40 Grad) entstehen. Richtungstasten Verwenden Sie die Aufwärts-/Abwärts-/Links-/ Rechtstasten zum Auswählen von Elementen oder zum Ändern von Einstellungen. Pre./Rewind Mit „Pre./Rewind“ gelangen Sie zum vorhergehenden Index;...
-
Seite 18: Inbetriebnahme
Inbetriebnahme Anschließen des Projektors S-Video-Ausgang DVD-Player, Digitalempfänger, HDTV-Empfänger DVD-Player D-Sub D-Sub HDMI D-Sub D-Sub RS232 HDTV adapter R B G Internet DVD-Player, Videoausgang Digitalempfänger, HDTV-Empfänger Beschreibung Beschreibung Netzkabel RS232-Kabel LAN-Kabel VGA-auf-Component/HDTV-Adapter USB-Kabel 3 RCA Component-Kabel HDMI-Kabel Composite-Videokabel VGA-Kabel Maus S-Videokabel USB-Disk/Stick USB-WLAN-Adapter Audiokabelanschluss/RCA... - Seite 19 Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet. Hinweis: Die Anschlussschnittstellen unterliegen den Spezifikationen des Modells. Hinweis: USB-Kabel benötigt Leistungsverstärker, falls die Länge 5 m überschreitet.
-
Seite 20: Ein-/Ausschalten Des Projektors
Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken der „Ein/Aus“-Taste am Bedienfeld ein. Die Betriebs-LED leuchtet daraufhin blau. Schalten Sie die Signalquelle (Computer, Notebook, Videowiedergabegerät usw.) ein. -
Seite 21: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen.“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. -
Seite 22: Einstellen Des Projektionsbildes
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat Räder zur Winkelanpassung, mit denen Sie die Höhe des Projektionsbildes einstellen können. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellräder können Sie die Feineinstellung vornehmen. Neigungseinstellrad... -
Seite 23: So Optimieren Sie Die Bildgröße Und Entfernung
So optimieren Sie die Bildgröße und Entfernung P1273/P1273n/P1273B/P1273i/P1276-Reihe Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. indem Sie z.B. auf auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 46 bis zu 50 Zoll möglich. - Seite 24 P1273/P1273n/P1273B/P1273i/P1276-Reihe Oben Oben Bildgröße Bildgröße (Min. Zoomfaktor) (Max. Zoomfaktor) Gewünschte Von der Von der Entfernung Grundlinie Grundlinie Diagonal bis zum Diagonal bis zum B (cm) x B (cm) x <A> (Zoll) Oberrand (Zoll) Oberrand H (cm) H (cm) <B> des Bildes <B>...
- Seite 25 P1373WB/P1373W-Reihe indem Sie z.B. auf auf Wenn der Projektor z.B. 2 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 55 bis zu 60 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 90 cm erforderlich, wenn der Projektor 2 m von der Leinwand entfernt steht.
- Seite 26 P1373WB/P1373W-Reihe Oben Oben Bildgröße Bildgröße (Min. Zoomfaktor) (Max. Zoomfaktor) Gewünschte Von der Von der Entfernung Grundlinie bis Grundlinie bis Diagonal Diagonal B (cm) x B (cm) x <A> (Zoll) (Zoll) H (cm) Oberrand des H (cm) Oberrand des <B> <B> Bildes (cm) Bildes (cm) <C>...
-
Seite 27: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors P1273/P1273n/P1273B/P1273i/P1276-Reihe 50" Gewünschte Bildgröße Höhe Von der Grundlinie bis zur Oberkante des Bildes 2,0 m 2,2 m Gewünschte Entfernung Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. - Seite 28 P1273/P1273n/P1273B/P1273i/P1276-Reihe Gewünschte Bildgröße Entfernung (m) Oben (cm) Von der Grundlinie bis Max. Min. Diagonal (Zoll) zum Oberrand des B (cm) x H (cm) Zoomfaktor Zoomfaktor <A> Bildes <B> <C> <D> 61 x 46 81 x 61 102 x 76 122 x 91 142 x 107 163 x 122 183 x 137...
- Seite 29 P1373WB/P1373W-Reihe 60" Gewünschte Bildgröße Höhe Von der Grundlinie bis zur Oberkante des Bildes 2,0 m 2,2 m Gewünschte Entfernung Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. Wenn Sie z.B. Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,0 bis 2,2 m von der Leinwand auf und justieren den Zoomfaktor.
- Seite 30 P1373WB/P1373W-Reihe Gewünschte Bildgröße Entfernung (m) Oben (cm) Von der Grundlinie bis Max. Min. Diagonal (Zoll) zum Oberrand des B (cm) x H (cm) Zoomfaktor Zoomfaktor <A> Bildes <B> <C> <D> 65 x 40 86 x 54 108 x 67 129 x 81 151 x 94 172 x 108 194 x 121...
-
Seite 31: Bedienelemente
Einstellung der ausgewählten Funktion zu ändern. Mit der Taste Pfeil nach rechts öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste MENU drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren. -
Seite 32: Acer Empowering Technologie
Acer Empowering Technologie Die Acer Empowering-Taste bietet vier von Acer entwickelte, einzigartige Funktionen: „Acer eView Management“, „Acer eTimer Management“, „Acer ePower Management“ und „Acer e3D Management“. Drücken Sie die Taste „ “, um das OSD-Hauptmenü zu öffnen und die Funktion zu modifizieren. -
Seite 33: Osd-Menüs
OSD-Menüs Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen. -
Seite 34: Farbe
Farbe Farbe Standard Anzeigemodus Wandfarbe Helligkeit Kontrast Farbsättigung Farbton Farbtemperatur Drücken DynamicBlack Gamma Wählen Justieren Hauptmenü Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Präsentation: Für Präsentationen – zum Beispiel bei Besprechungen. -
Seite 35: Dynamicblack
Farbton Hier können Sie die Balance der Farben Rot und Grün einstellen. • Drücken Sie auf , um den Anteil der grünen Farbe in dem Bild zu erhöhen. • Drücken Sie auf , um den Anteil der roten Farbe in dem Bild zu erhöhen. -
Seite 36: Bild
Bild Bild Projektionsmodus Projektionsort Seitenverhältnis Auto Autom. Schrägposition Man. Schrägposition Schärfe Hor. Position Ver. Position Frequenz Abstimmung HDMI-Farbbereich Auto Auto HDMI-Suchinfo Wählen Justieren Hauptmenü Projektionsmodus • Front: Dies ist die werkseitige Standardeinstellung. • Hinten: Kehrt das Bild um, so dass Sie es von einer Position hinter einem durchscheinenden Bildschirm projizieren können. - Seite 37 Hor. Position • Drücken Sie auf , um das Bild nach links zu verschieben. • Drücken Sie auf , um das Bild nach rechts zu verschieben. Ver. Position • Drücken Sie auf , um das Bild nach unten zu verschieben. •...
-
Seite 38: Einstellung
0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie Bildschirmaufnahme im Gang hierzu den Abschnitt „Bild“. Bitte warten • Ändern Sie die Einstellung der Funktion „Startbild“ von „Acer“ in „Benutzer“. • Drücken Sie die angegebene Taste, um „Bildschirmaufnahme“ zu aktivieren und damit ein benutzerdefiniertes Startbild zu erstellen. - Seite 39 Sicherheit Sicherheit Dieser Projektor bietet dem Verwalter eine nützliche Sicherheit Sicherheitsfunktion, um die Benutzung des Projektors zu Sicherheit Abschaltung (Minuten) verwalten. Benutzerkennwort Ändern Administratorkennwort Ändern Drücken Sie auf , um die Einstellung der Funktion „Sicherheit“ Benutzerstartbild verrgl ** Kennwort bei jedem Einschalten des Projektors abfragen. ** zu ändern.
- Seite 40 Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl Standardmäßig ist die Funktion „Benutzerstartbild verrgl“ auf „Aus“...
-
Seite 41: Verwaltung
Verwaltung Verwaltung ECO-Modus Große Höhe Abschaltmodus Sofort aus Auto-Aus Lampenstd. Lampenwechsel Erinnerung Reset Lampe Drücken Justieren Hauptmenü Wählen ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. - Seite 42 • Stumm Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen. • Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. Ein-/ Diese Funktion erlaubt Ihnen die Lautstärke der Ausschaltlautstärke Benachrichtigung beim Ein-/Ausschalten des Projektors einzustellen. Alarmlautstärke Diese Funktion erlaubt Ihnen die Lautstärke jeder Warnmeldung einzustellen.
-
Seite 43: Sprache
Player können Dateien im 3D-Format unterstützen. Sie können diese drei Player auf der folgenden Webseite herunterladen, - Stereoscopic Player (Testversion): http://www.3dtv.at/Downloads/ Index_en.aspx - DDD TriDef Media Player (Testversion): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html Hinweis: „3D-L/R-Umkehrung“ ist nur bei aktiviertem 3D verfügbar. Hinweis: Wenn der Projektor eingeschaltet wird und 3D noch aktiviert ist, erscheint eine entsprechende Erinnerungsmeldung. -
Seite 44: Acer Lan-Webseitenverwaltung
Acer LAN-Webseitenverwaltung Anmeldung Öffnen Sie einen Browser, geben Sie die Server-IP-Adresse (192.168.100.10) zum Aufrufen der nachstehenden Webseite der Acer LAN-Webseitenverwaltung ein. Vor dem Einsatz ist ein Kennwort zur Anmeldung erforderlich. Wählen Sie einen Benutzer. Administrator verfügt über hohe Autorität, kann mehr Aktionen durchführen, wie z. -
Seite 45: Home (Startseite)
Home (Startseite) Die Home (Startseite) zeigt den Verbindungsstatus und die drei Hauptfunktionen in Listenform: Control Panel (Bedienfeld), Networking Setting (Netzwerkeinstellungen) und Alert Setting (Alarmeinstellungen). Hinweis: Control Panel (Bedienfeld) und Network Setting (Netzwerkeinstellungen) sind nur für den Administrator zugänglich. Control Panel (Bedienfeld) Endbenutzer können Projektorwerte über diese Seite regeln und anpassen. -
Seite 46: Network Setting (Netzwerkeinstellungen)
Network Setting (Netzwerkeinstellungen) Endbenutzer können IP-Adresse, Gruppenname und Kennwort wie gewünscht festlegen. Nach Änderung von Netzwerkkonfiguration oder Kennwort startet der Projektor automatisch neu, sobald Sie auf „Apply“ (Übernehmen) klicken. Hinweis: Gruppenname und Projektorname müssen weniger als 32 Zeichen umfassen. Alert Setting (Alarmeinstellungen) Endbenutzer können eMails mit Fehlermeldungen direkt versenden, falls ein Problem mit dem Projektor auftritt. -
Seite 47: Logout (Abmelden)
Logout (Abmelden) Nach Auswahl von Logout (Abmelden) gelangen Sie innerhalb von 5 Sekunden zur Anmeldungsseite zurück. -
Seite 48: Anhang
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •... - Seite 49 Bild nur teilweise, • Drücken Sie auf „RESYNC“ auf der Fernbedienung rollend oder oder am Bedienfeld. falsch angezeigt • Im Fall eines falsch angezeigten Bildes: (Bei Notebooks) • Führen Sie zuerst die oben beschriebenen Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus.
- Seite 50 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer oder 16:9-Seitenverhältnis kodiert ist, müssen Sie DVDWiedergabe gegebenenfalls die folgenden Einstellungen vornehmen: im „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt des Projektors das Format in 4:3.
-
Seite 51: Osd-Meldungen
OSD-Meldungen Zustand Erläuterung Meldung Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt Die Lampe wird demnächst autom. Ausgeschaltet. Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Projektor überhitzt Die Lampe wird demnächst autom. -
Seite 52: Probleme Mit Dem Projektor
Probleme mit dem Projektor Zustand Lösung Der Projektor reagiert auf Schalten Sie, wenn möglich, den Projektor keine Steuerung aus, ziehen das Netzkabel heraus und warten für mindestens 30 Sekunden, bevor Sie das Netzkabel wieder anschließen. Die Lampe erlischt oder macht Wenn das Ende der Lampenlebensdauer einen Knall erreicht ist, erlischt die Lampe mit einem... -
Seite 53: Liste Mit Led- Und Alarm-Definitionen
Liste mit LED- und Alarm-Definitionen LED-Meldungen Betriebs-LED „LAMP“ „TEMP“ Meldung Blau Standby (Netzkabel angeschlossen) Netzschalter EIN Lampen-Neuversuch Schnell blinkend Ausschalten Schnell (Abkühlung im Gang) blinkend Ausschalten (Abkühlung fertig) Fehler (Überhitzung) Fehler (Gebläse versagt) Schnell blinkend Fehler (Lampe versagt) Fehler (Farbrad versagt) Schnell blinkend... -
Seite 54: Staubfilter Reinigen Und Austauschen
Staubfilter reinigen und austauschen Reinigen der Staubfilter Reinigen Sie nach allen 1000 Betriebstunden die Staubfilter. Werden die Filter nicht regelmäßig gereinigt, können sie von Staub verstopft werden und die Belüftung beeinträchtigen. Dies kann zu einer Überhitzung führen und den Projektor beschädigen. Folgen Sie den nachstehenden Schritten: Schalten Sie den Projektor aus. -
Seite 55: Auswechseln Der Lampe
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung Auswechseln empfohlen“... - Seite 56 So wechseln Sie die Lampe aus Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. Öffnen Sie die Schraubenabdeckung an der rechten Seite des Projektors. (Abbildung 1) Lösen Sie die Schraube an der rechten Projektorseite mit einem Schraubendreher.
-
Seite 57: Deckenmontage
Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und bringen dann die Montageplatte an. Hinweis: Die Schrauben werden nicht mitgeliefert. Bitte kaufen Sie die für Ihre Decke geeigneten Schrauben. - Seite 58 Verwenden Sie so viele Schrauben, wie es für die Projektorgröße angemessen ist, um den Projektor an dem Halteblech zu befestigen. Schraubentyp B Kleinere Unterlegscheibe Große Unterlegscheibe Projektorhalterung Unterstützt den Projektor und ermöglicht Abstandhalter Anpassungen - Zur Wärmezerstreuung Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.
- Seite 59 Versstellen Sie gegebenenfalls den Winkel und die Position. Festspannschraube Inbusschlüssel Inbusschlüssel Festspannschraube Hinweis: In der folgenden Tabelle finden Sie den passenden Schrauben- und Unterlegschreibentyp für jedes Modell. Schrauben mit einer Durchmesser von 3 mm sind in der Schraubentüte beigelegt. Modelle Schraubentyp B Unterlegscheibentyp Durchmesser...
-
Seite 60: Technische Daten
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung P1373WB/P1373W: Native: WXGA (1280 x 800), Maximum: UXGA (1600 x 1200), 1080p (1920 x... - Seite 61 Stromverbrauch P1273/P1273n/P1273B/P1273i/P1373WB/P1373W: Normalmodus: 235 W ± 10 % bei 110 V Wechselspannung ECO-Modus: 197 W ± 10 % bei 110 V Wechselspannung Bereitschaftsmodus < 0,5 W P1276: Normalmodus: 305 W ± 10 % bei 110 V Wechselspannung ECO-Modus: 240 W ± 10 % bei 110 V Wechselspannung Bereitschaftsmodus <...
-
Seite 62: Kompatible Modi
Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 640x480 31,47 640x480 37,86 640x480 37,50 640x480 43,27 640x480 119,51 61,60 SVGA 800x600 35,20 800x600 37,88 800x600 48,08 800x600 46,88 800x600 53,67 800x600 119,85 77,20 1024x768 48,36 1024x768... -
Seite 63: Hdmi Digital
VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] WXGA 1280x768 47,78 1280x768 60,29 1280x768 68,63 1280x720 44,80 1280x800 49,60 1440x900 55,90 1680x1050 65,30 1366x768 47,71 1920x1080-RB 66,60 UWXGA 1920x1200-RB 60 (59,95) 74,04 VGA analog - Component-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz]... - Seite 64 640x480 119,51 61,61 SVGA 800x600 35,20 800x600 37,88 800x600 48,08 800x600 46,88 800x600 53,67 800x600 119,85 77,20 1024x768 48,36 1024x768 56,48 1024x768 60,02 1024x768 119,804 98,80 1152x864 67,50 1152x864 77,10 1280x1024 64,00 1280x1024 77,90 1280x1024 79,98 1280x1024 91,15 1280x960 75,00 PowerBook G4 640x480 31,50...
- Seite 65 HDMI - Videosignal Modi Auflösung V.Frequenz [Hz] H.Frequenz [kHz] 480i 720x480 59,94 (29,97) 15,70 480p 720x480 59,94 31,47 576i 720x576 50(25) 15,60 576p 720x576 31,25 720p 1280x720 45,00 720p 1280x720 37,50 1080i 1920x1080 60(30) 33,75 1080i 1920x1080 50(25) 28,10 1080p 1920x1080 67,50 1080p...
-
Seite 66: Bestimmungen Und Sicherheitshinweise
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. -
Seite 67: Konformitätserklärung Für Eu-Länder
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten... -
Seite 68: Declaration Of Conformity
New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail:ru.jan@acer.com And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it... -
Seite 69: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
