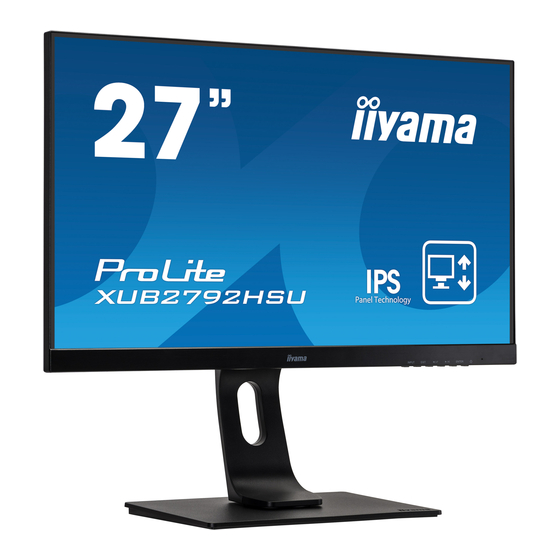

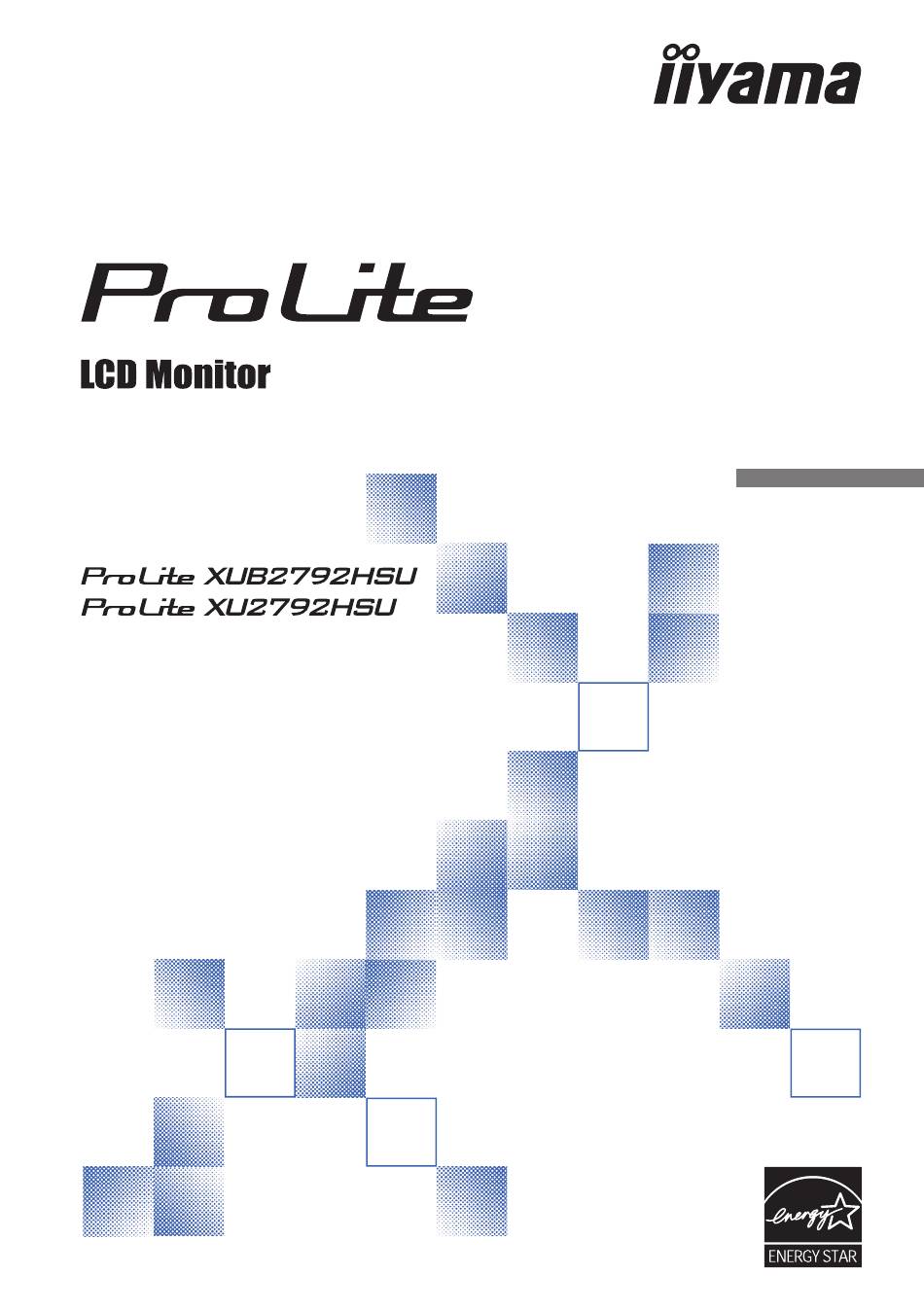

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama PROLITE XUB2792HSU
Inhaltszusammenfassung für iiyama PROLITE XUB2792HSU
- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als ENERGY STAR -Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effiziente Energienutzung entspricht. ® Dieses Produkt erfüllt die ENERGY STAR Richtlinien unter den Standard Werkseinstellungen. -
Seite 3: Inhaltsverzeichnis
REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION ................5 INSTALLATION DES MONITORFUSSES : ProLite XUB2792HSU 7 INSTALLATION DES MONITORFUSSES : ProLite XU2792HSU ...8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2792HSU ..............9 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XU2792HSU ..............10 MONITOR ANSCHLIESSEN : ProLite XUB2792HSU .... -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 8: Installation
INSTALLATION ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. < WAND- DECKENMONTAGE > ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max. -
Seite 9: Mit Ständer
< Querformat : Portrait Mode > ● ProLite XUB2792HSU Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt. Um den Bildschirminhalt zu drehen wird eine Grafikkarte benötigt die den Portrait Modus unterstützt. Verfügbar Nicht verfügbar Stromanzeige Querformat Stromanzeige Portrait Mit Ständer: Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein. HINWEIS Wenn Sie versuchen, das Panel gewaltsam zu drehen, ohne die Ständerhöhe anzupassen, kann die Panel oder der Ständer beschädigt werden. -
Seite 10: Installation Des Monitorfusses : Prolite Xub2792Hsu
INSTALLATION DES MONITORFUSSES : ProLite XUB2792HSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß... -
Seite 11: Installation Des Monitorfusses : Prolite Xu2792Hsu
INSTALLATION DES MONITORFUSSES : ProLite XU2792HSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß... -
Seite 12: Funktionselemente Und Anschlüsse : Prolite Xub2792Hsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2792HSU <Frontseite> <Rückseite> Stromanzeige HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Lautstärke -Taste ( Herunterscrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher USB-DOWN Anschlüsse ( 5V, 500mA) Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der... -
Seite 13: Funktionselemente Und Anschlüsse : Prolite Xu2792Hsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XU2792HSU <Frontseite> <Rückseite> Stromanzeige HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Lautstärke -Taste ( Herunterscrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher USB-DOWN Anschlüsse ( 5V, 500mA) Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der... -
Seite 14: Monitor Anschliessen : Prolite Xub2792Hsu
* Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. [ Sammeln Sie Kabel ] Führen sie die kabel durch die kabel aussparung, um... -
Seite 15: Monitor Anschliessen : Prolite Xu2792Hsu
* Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. [ Sammeln Sie Kabel ] Führen sie die kabel durch den kabelhalter, um sie... -
Seite 16: Trennen Sie Ihren Monitor
TRENNEN SIE IHREN MONITOR Schalten Sie sowohl Computer als auch Monitor aus. Trennen Sie zuerst das Netzkabel von der Stromquelle und dann vom Monitor. Trennen Sie das Audiokabel vom Monitor und Computer. Trennen Sie das USBkabel vom Monitor und Computer. Trennen Sie das Signalkabel vom Monitor und Computer. -
Seite 17: Ansichtwinkel Einstellen : Prolite Xu2792Hsu
ANSICHTWINKEL EINSTELLEN : ProLite XU2792HSU Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. Der LCD-Monitor lässt sich um 22° nach hinten kippen und 4°... -
Seite 18: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 35 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 26. D r ü c k e n S i e a u f d i e Ta s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . E s g i b t z u s ä... -
Seite 19: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Anpassung ProLite XUB2792HSU Auto Adjust Für Auto Anpassung Enter erneuert betätigen Auto Anpassung Bildeinstellung Auto Anpassung Geometrie Farbeinstellungen Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Auto Anpassung * H. / V. Position, Takt und Phase automatisch anpassen. -
Seite 20: Picture Adjust
Bildeinstellung * ProLite XUB2792HSU Picture Adjust Auto Anpassung Helligkeit Bildeinstellung Geometrie Kontrast Farbeinstellungen Sprache Blauton Reduzierung Zurücksetzen Erw. Kontrast Erweiterte Einstellungen Overdrive Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu dunkel 2,3,4 Helligkeit * Brightness Zu hell Zu matt Kontrast *... - Seite 21 Geometrie * ProLite XUB2792HSU Geometry Auto Anpassung Geometrie H. Position Bildeinstellung Geometrie V. Position Farbeinstellungen Takt Phase Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position Horizontal Position Zu weit rechts Zu weit unten V.
-
Seite 22: Farbeinstellungen
Farbeinstellungen ProLite XUB2792HSU Color Settings Auto Anpassung Farbeinstellungen Bildeinstellung 9300K 7500K 6500K Geometrie Benutzerdefinierte Einstellungen Farbeinstellungen Grün Sprache Blau Zurücksetzen i-Style Color Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste 9300K Kühle Farbe Farbtemperatur * 7500K Normale Farbe... - Seite 23 0 (Normal) / +90 (Nach rechts drehen) / OSD Rotate -90 (Nach links drehen) Sie können die Anzeigezeit für das OSD-Menü auf OSD Einblendzeit OSD Time 5 bis 30 Sekunden einstellen. * Nur verfügbar für ProLite XUB2792HSU. 20 MONITOR BEDIENEN...
- Seite 24 Sprache ProLite XUB2792HSU Language Auto Anpassung Bildeinstellung ENGLISH POLSKI РУССКИЙ Geometrie FRANÇAIS ESPAÑOL Farbeinstellungen DEUTSCH NEDERLANDS ITALIANO ČESKÝ Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste English Englisch Español Spanisch Français Holländisch Französisch Nederlands Sprache...
- Seite 25 Video Mode Adjust Seitenverhältniss * Seitenverhältnisses. Iiyama Logo wird beim Einschalten angezeigt. Startlogo Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. Zeigt Informationen über die aktuelle Signaleingabe von der Grafikkarte des Computers. Informationen Display Information HINWEIS In der Bedienungsanleitung der Grafikkarte finden Sie weitere Informationen über Änderung und Aktualisierung...
-
Seite 26: Input Select
Signalauswahl ProLite XUB2792HSU Input Select Eingangsquelle Auto Anpassung Bildeinstellung AUTO MANUELL Geometrie Manuell Auswahl Farbeinstellungen Auswahl Auswahl Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Problem / Option Zu drückende Taste Einstellungselement Der analoge und digitale Eingang wird auf Aktivitat Auto durchsucht. Der erste aktive Eingang wird dargestellt. -
Seite 27: Audioeinstellungen
Audioeinstellungen ProLite XUB2792HSU Audio Settings Auto Anpassung Lautstärke Bildeinstellung Geometrie Optionen Stumm Farbeinstellungen HDMI Line In Audio Eingang Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Volume Zu laut Stellt den Ton in der vorherigen Lautstärke wieder her. - Seite 28 Sperre <OSD Menü> Das OSD kann gesperrt werden, um versehentliche Einstellungsänderungen zu vermeiden. 1. Stellen Sie sicher, dass der Monitor eingeschaltet ist. 2. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 10 Sek gleichzeitig gedrückt halten.
-
Seite 29: Bildschirmeinstellungen
Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 30 Führen Sie die automatische Anpassung durch. (Auto Anpassung) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde. Stellen Sie die V.Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt. 1) Stellen Sie die H.Position ein, so dass der linke Rand des Bildes zum linken Rand des Anzeigebereichs verschoben wird. 2) Stecken Sie den rechten Rand des Bildes zum rechten Rand des Anzeigebereichs, indem Sie Takt anpassen. HINWEIS Wenn sich der linke Rand des Bilds während der Einstellung von Takt vom Rand des Anzeigebereichs entfernt, führen Sie die Schritte 1) und 2) erneut aus.
- Seite 31 Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 32: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 33: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 34: Informationen Zum Recycling
Spezifikationen des Monitors. Seltsame Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 31... -
Seite 35: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifikationen vorbehalten. TECHNISCHE DATEN : ProLite XUB2792HSU Grösse-Kategorie 27" Panel-technologie IPS Panel-technologie Grösse Diagonal: 27" (68,6cm) Lochabstand 0,311mm H × 0,311mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad (Typisch) Reaktionszeit 4ms (Grau zum Grau) Anzeigefarben... -
Seite 36: Technische Daten : Prolite Xu2792Hsu
TECHNISCHE DATEN : ProLite XU2792HSU Grösse-Kategorie 27" Panel-technologie IPS Panel-technologie Grösse Diagonal: 27" (68,6cm) Lochabstand 0,311mm H × 0,311mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad (Typisch) Reaktionszeit 4ms (Grau zum Grau) Anzeigefarben... -
Seite 37: Abmessungen : Prolite Xub2792Hsu
ABMESSUNGEN : ProLite XUB2792HSU 612,0mm/24,1” 54,0mm/2,1” 606,0mm/23,9” 300,0mm/11,8” ) : Maximale Werte ABMESSUNGEN : ProLite XU2792HSU 612,0mm/24,1” 54,0mm/2,1” 606,0mm/23,9” 221,0mm/8,7” 34 ANHANG... -
Seite 38: Konformes Timing
KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 640 × 480 31,469kHz 59,940Hz 25,175MHz 37,879kHz 60,317Hz 40,000MHz 800 × 600 46,875kHz 75,000Hz 49,500MHz 48,363kHz 60,004Hz 65,000MHz 1024 × 768 60,023kHz 75,029Hz 78,750MHz 63,981kHz 60,020Hz 108,000MHz 1280 × 1024 79,976kHz 75,025Hz 135,000MHz...
