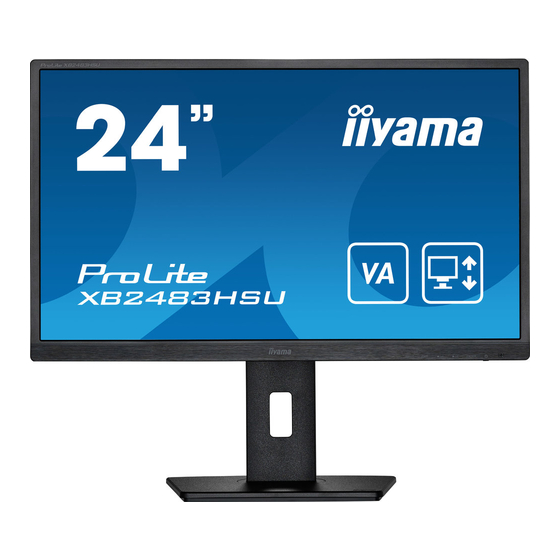

iiyama ProLite XB2483HSU Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. iiyama Anleitungen
  4. Monitore
  5. xb2483hsu
  6. Bedienungsanleitung

iiyama ProLite XB2483HSU Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ProLite XB2483HSU:
Inhaltsverzeichnis

Werbung

Quicklinks

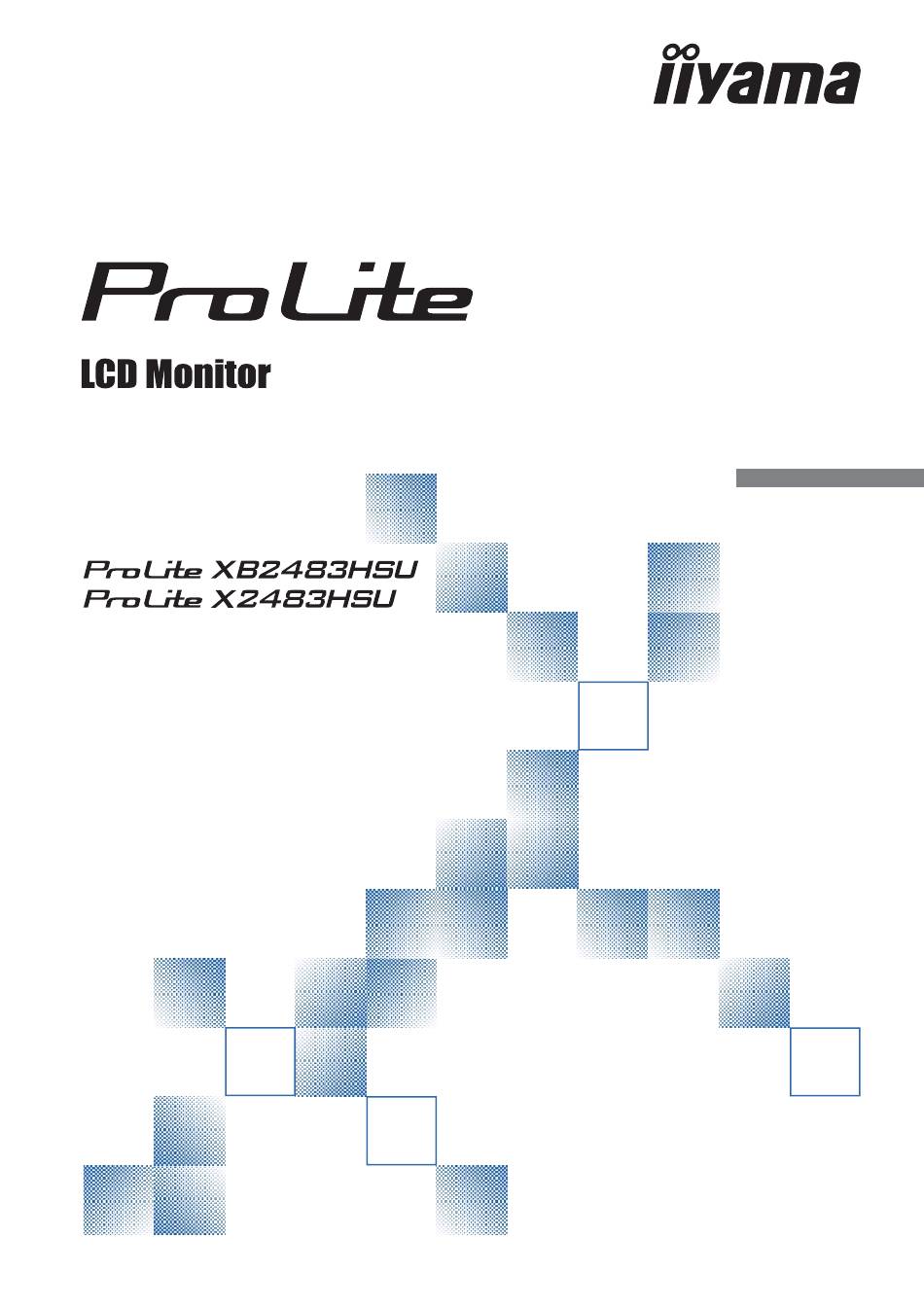

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama ProLite XB2483HSU

Inhaltszusammenfassung für iiyama ProLite XB2483HSU

  • Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

  • Seite 2: Erklärung Der Ce-Konformität

    Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2483H Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln.

  • Seite 3: Inhaltsverzeichnis

    VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 WAND- DECKENMONTAGE ............5 INSTALLATION DES MONITORFUSSES : ProLite XB2483HSU ...6 INSTALLATION DES MONITORFUSSES : ProLite X2483HSU ..7 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XB2483HSU ................8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite X2483HSU ..9 MONITOR ANSCHLIESSEN : ProLite XB2483HSU .....10...

  • Seite 5: Für Ihre Sicherheit

    Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
  • Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.

  • Seite 7: Besondere Hinweise Zu Lcd-Monitoren

    BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS  Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird.

  • Seite 8: Vor Der Bedienung Des Monitors

     Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

  • Seite 9: Wand- Deckenmontage

    WAND- DECKENMONTAGE ACHTUNG  Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.  Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt.

  • Seite 10: Installation Des Monitorfusses : Prolite Xb2483Hsu

    INSTALLATION DES MONITORFUSSES : ProLite XB2483HSU  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.

  • Seite 11: Installation Des Monitorfusses : Prolite X2483Hsu

    INSTALLATION DES MONITORFUSSES : ProLite X2483HSU  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.

  • Seite 12: Funktionselemente Und Anschlüsse : Prolite Xb2483Hsu

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XB2483HSU <Frontseite> <Rückseite> Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Auto-Taste (INPUT) Lautsprecher...

  • Seite 13: Funktionselemente Und Anschlüsse : Prolite X2483Hsu

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite X2483HSU <Frontseite> <Rückseite> Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Auto-Taste (INPUT) Lautsprecher USB-DOWN Anschluss ( USB-DOWN Anschluss ( USB-UP Anschluss (...

  • Seite 14: Monitor Anschliessen : Prolite Xb2483Hsu

    * Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. [ Sammeln Sie Kabel ] Stecken Sie die Kabel durch die Aussparung.

  • Seite 15: Monitor Anschliessen : Prolite X2483Hsu

    * Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. VOR DER BEDIENUNG DES MONITORS 11...

  • Seite 16: Computer-Einstellung

    COMPUTER-EINSTELLUNG  Signaltiming Siehe Seite 31, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. ANSICHTWINKEL EINSTELLEN : ProLite X2483HSU  Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen.  Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen.

  • Seite 17: Austrichtung Der Höhe Und Des Betrachtungswinkels : Prolite Xb2483Hsu

     Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger. Monitor Fuss DREHUNG DES PANELS : ProLite XB2483HSU Stellen Sie die Höhe den LCD-Bildschirm ein. Drehen Sie das Panel um 90° . Portrait-Modus: Drehen Sie in Uhrzeigersinn...

  • Seite 18: Monitor Bedienen

    MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 31 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 22. D r ü c k e n S i e a u f d i e T a s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü...

  • Seite 19: Menüinhalt Einstellen

    MENÜINHALT EINSTELLEN Bildeinstellung * Picture Adjust Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast * Contrast Zu intensiv Zu dunkel 1,2,4 Helligkeit * Brightness Zu hell Aus / +1 / +2 Overdrive Er verbessert die Graustufe Antwortzeit der LCD Verkleidung.
  • Seite 20 Signalwahl Input Select Einstellungselement Problem / Option Zu drückende Taste Wählen Sie Analog-Eingang. HDMI Wählen Sie Digital (HDMI) -Eingang. Signalwahl Direct DisplayPort Wählen Sie Digital (DisplayPort) -Eingang. Input Select Die Signaleingänge werden auf Aktivität durchsucht. Auto Der erste aktive Eingang wird dargestellt. Eingangsquelle ist ortlich festgelegt vorgewahlt, nicht automatisch, wenn VGA, HDMI HINWEIS und DisplayPort, die vorgewahlt werden.

  • Seite 21: Farbeinstellungen

    Farbeinstellungen Color Adjust Einstellungselement Problem / Option Zu drückende Taste Kalt Cool Bläuliches Weiß Normal Normal Gelbliches Weiß Warm Warm Rötliches Weiß Zu schwach Benutzereinstellung * Grün User Color Zu stark Blau Einstellungen über die Farbtemperatur sind aktiv, i-Style Color ist inaktiv. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet.

  • Seite 22: Image Adjust

    Bildeinstellung Image Adjust Einstellungselement Problem / Option Zu drückende Taste Autom. Abgleich * H. / V. Position, Takt und Phase automatisch anpassen. Direct Auto Adjust Zu weit links H. Position * H. Position Zu weit rechts Zu weit unten V. Position * V.
  • Seite 23 Sie können die Anzeigezeit für das OSD-Menü auf OSD Einblendzeit OSD Time Out 5 bis 30 Sekunden einstellen. Iiyama Logo wird beim Einschalten nicht angezeigt. Startlogo Opening Logo Iiyama Logo wird beim Einschalten angezeigt. Auto Pow. Ausschaltfunktion ist auf Aus eingestellt.

  • Seite 24: Display Information

    Informationen Display Information Zeigt Informationen über die aktuelle Signaleingabe von der Grafi kkarte des Computers. Informationen 1 9 2 0 x 1 0 8 0 @ 6 0 H z In der Bedienungsanleitung der Grafi kkarte fi nden Sie weitere Informationen HINWEIS über Änderung und Aktualisierung der Aufl...
  • Seite 25 Sperre  <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 10 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste ENTER für ca. 10 Sek. gleichzeitig gedrückt halten.

  • Seite 26: Bildschirmeinstellungen

    Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten.
  • Seite 27 Drücken Sie auf die AUTO-Taste. (Auto Setup) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde. Stellen Sie die V.Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt.
  • Seite 28 Stellen Sie Fokus ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS  Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.

  • Seite 29: Energieverwaltung

    ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.

  • Seite 30: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.

  • Seite 31: Informationen Zum Recycling

     Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 27...

  • Seite 32: Anhang

    ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite XB2483HSU Grösse-Kategorie 24" Panel-technologie AMVA Grösse Diagonal: 23,8" (60,5cm) Lochabstand 0,275mm H × 0,275mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 3000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden...

  • Seite 33: Technische Daten : Prolite X2483Hsu

    TECHNISCHE DATEN : ProLite X2483HSU Grösse-Kategorie 24" Panel-technologie AMVA Grösse Diagonal: 23,8" (60,5cm) Lochabstand 0,275mm H × 0,275mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 3000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad (Typisch) Reaktionszeit 4ms (Grau zum Grau) Anzeigefarben...

  • Seite 34: Abmessungen : Prolite Xb2483Hsu

    ABMESSUNGEN : ProLite XB2483HSU 552,5mm/21,8” 56,5mm/2,2” 528,5mm/20,8” 250,0mm/9,8” ) : Maximale Werte ABMESSUNGEN : ProLite X2483HSU 552,5mm/21,8” 56,5mm/2,2” 528,5mm/20,8” 238,0mm/9,4” 30 ANHANG...

  • Seite 35: Konformes Timing

    KONFORMES TIMING Horizontale Vertikale Videomodus Dot Clock Frequenz Frequenz 640 × 480 31,469kHz 59,940Hz 25,175MHz SVGA 800 × 600 37,879kHz 60,317Hz 40,000MHz 1024 × 768 48,363kHz 60,004Hz 65,000MHz SXGA 1280 × 1024 63,981kHz 60,020Hz 108,000MHz VESA WXGA+ 1440 × 900 55,935kHz 59,887Hz 106,500MHz...
