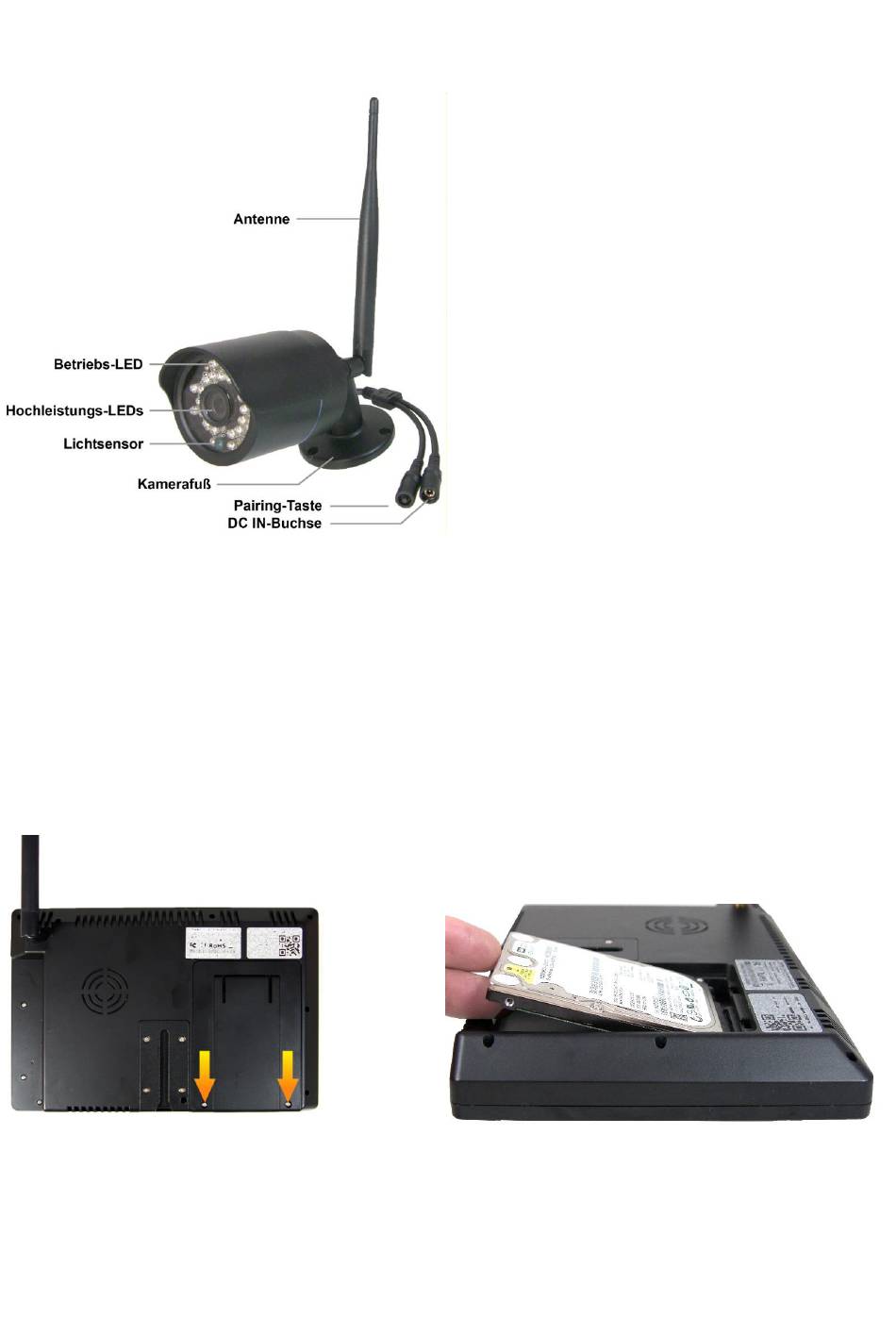

1.2 Bedienelemente und Anschlüsse Kamera
Pairing Taste
Zum Koppeln von Zusatzkameras an den Monitor.
DC IN-Buchse
Anschlusskabel für das Netzteil OUTPUT 5V DC/ 2A
2. Installation der Festpatte
Hinweis: Zur Aufzeichnung benötigen Sie eine HDD 2.5" SATA Festplatte (max. Kapazität 2TB)
Entfernen Sie die beiden Schrauben von der Abdeckung des Festplattenschachtes und entfernen
Sie die Abdeckung. Plazieren Sie die Festplatte schräg (Anschlüsse nach vorn gerichtet) vor dem
Festplattensteckplatz.
Antenne
Für optimalen Empfang sollte die Antenne möglichst
senkrecht stehen.
Betriebs-LED
Nach dem Einschalten leuchtet die Betriebs-LED für ca.
3 Sec. rot. Ist die Verbindung zum Monitor hergestellt
leuchtet die Betriebs-LED blau.
Hinweis: Nach ca. 10 Minuten erlischt die Betriebs-
LED.
Infrarot-LEDs
24 Hochleistungs-Infrarot-LEDs (Sichtweite 20-30m bei
idealen Bedingungen)
Light Sensor
Durch den Lichtsensor erfolgt die Aktivierung/
Deaktivierung der Nachtsichtfunktion automatisch.
Kamerafuß
Kamerahalterung zur Befestigung der Kamera an Wand
oder Decke.
5
-
-
