A
Lichtaustritt
light sector
diffusion d'éclairage
Ø 222
Ø 222
Vor der Montage zu beachten:
Um die max. Druckbelastung der Leuchte von
4.000 kg (~40 kN) aufnehmen zu können, ist
die Errichtung eines Fundamentes erforderlich.
Die Leuchte steht in einem Einbau-
gehäuse aus hochfestem Aluminiumguss.
Die Druckbelastung wird über dieses Gehäuse
auf das bauseits zu erstellende Fundament
übertragen. Die Gründung muss auf festem
Untergrund erfolgen.
Um eine sichere Standfestigkeit zu erreichen,
muss das Einbaugehäuse einbetoniert werden.
Bei der Erstellung des Fundaments ist eine
Drainage anzulegen, damit eintretendes
Oberflächenwasser aus dem Einbaugehäuse
abfließen kann.
Die Lackierung des Einbaugehäuses darf nicht
beschädigt werden.

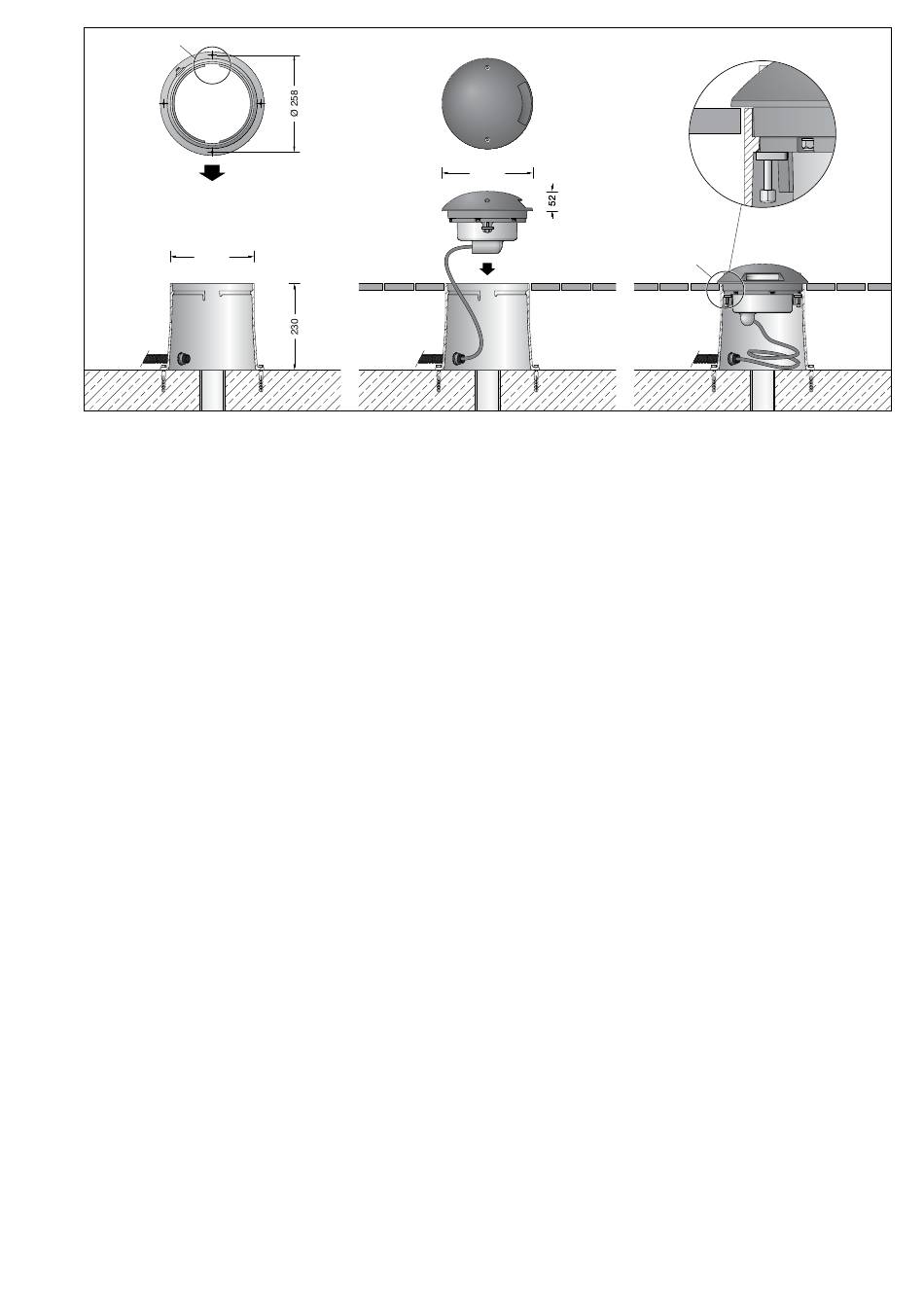

Bitte achten Sie bei der Positionierung
des Einbaugehäuses auf die gewünschte
Lichtaustrittsrichtung der Leuchte (siehe Skizze
Detail A).
Für die Dichtigkeit der Leuchte ist es wichtig,
dass der spätere Bodenbelag auf gleicher Höhe
oder unter der Oberkante des Einbaugehäuses
liegt (siehe Skizze Detail B).
Bodenbeschaffenheit
Die Leuchte darf nicht dauerhaft mit
aggressiven Medien in Kontakt kommen.
Aggressive Medien können durch Wasser
aus dem Boden gewaschen werden, und
das Gehäuse der Leuchte zerstören. Bei
unbekannter Zusammensetzung des Bodens
ist daher vor der Montage eine Bodenanalyse
vorzunehmen. Aggressive Medien können
auch von der Oberfläche ausgehend auf die
Leuchte einwirken, daher ist ein übermäßiger
Einsatz von Taumitteln im Umfeld der Leuchte
zu vermeiden. Von außen eintretende
Streuströme können Korrosionsschäden an
der Leuchte verursachen. Es sind geeignete
Gegenmaßnahmen durchzuführen.
Notice prior to installation:
To accept the maximum pressure load of
the luminaire of 4,000 kg (~40 kN) a proper
foundation must be provided by the customer.
The luminaire is mounted in a recess housing
made of high-strength die cast aluminium.
The pressure load is transferred to the
foundation by this housing provided at site.
The foundation must be carried out on firm
subgrade.
In order to obtain a firm stableness, the recess
housing must be set in concrete. When
preparing the foundation proper drainage must
be provided, so that entering surface water can
drain off.
The lacquering of the recess housing must not
be damaged.
When positioning the recessed housing, please
pay attention to the desired light exit direction
of the luminaire (see sketch detail A).
For the impermeability of the luminaire it is
important that the ground surface prepared
later is either on the same level or slightly below
top edge of the recess housing (see sketch
detail B).
Soil Conditions
The luminaire must not permanently have
contact with aggressive media. Aggressive
media might be washed out of the soil and
might corrode the housing of the luminaire.
In case of an unknown composition of the
soil a soil analysis should be made before
installation. Aggressive media that is outgoing
from the ground surface might also affect the
luminaire. Thus an overuse of de-icing agents in
the surroundings should be avoided. Parasitic
current, occuring from the outside, can cause
corrosion damage at the luminaire. Suitable
counter measures must be carried out.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 240
Ø 240
A respecter avant l'installation :
Pour que le luminaire puisse supporter la
pression maximale de 4.000 kg (~40 kN) il
doit impérativement être fixé sur une fondation
stable.
Le luminaire se trouve dans un châssis de
montage fabriqué en fonderie d'aluminium très
robuste.
La pression est transmise par ce châssis sur
une fondation solide qui est à prévoir sur le site.
Le massif de fondation doit être réalisé sur un
sol stabilisé.
Afin d'assurer une bonne stabilité, le châssis
doit être coulé dans du béton. Lors de la
réalisation de la fondation, un drainage doit
être prévu afin que les eaux pénétrant dans le
châssis puissent s'en échapper.
Le laquage du châssis ne doit pas être
endommagé.
Lors de la mise en place du boîtier de montage,
veiller à la direction de diffusion souhaitée du
luminaire (voir schéma détail A).
Pour la bonne étanchéité du luminaire, il est
important que le bord supérieur du châssis de
montage ne soit en aucun cas installé plus bas
que le bord supérieur de la couche de finition
du sol. Celle-ci doit affleurer la sous face de la
collerette (voir schéma détail B).
Nature du sol
Le luminaire ne doit pas être durablement en
contact avec des matériaux corrosifs. Les
matériaux agressifs peuvent provenir de l'eau
du sol et altérer le boîtier. Si la qualité du sol
n'est pas connue, il faut réaliser une analyse
de ses composants avant l'installation du
produit. Certains matériaux agressifs pouvant
également attaquer la surface du luminaire,il
faut donc limiter l'utilisation de produits de
salage des voies publiques aux abords de
l'appareil. Des courants de fuite entrant par
l'extérieur peuvent causer des dommages de
corrosion à l'appareil. Des contre-mesures
appropriées doivent être effectuées.
B
3 / 5
