BEDIENEINHEIT
10
RESET DER BEDIENEINHEIT.
10.1
Um die eingestellten Parameter zurückzusetzen und die
Werkseinstellung zu laden:
Beim Einschalten der Maschine gleichzeitig die Tasten
S1 und S3 gedrückt und solange halten, bis in der
Anzeige 80A erscheint.
L1:
Led Alarm.
Diese Led zeigt beim Aufleuchten das Ansprechen des
Thermoschutzschalters wegen Übertemperatur der
Maschine an. In diesem Fall die Maschine eingeschaltet
lassen, damit der Ventilator das Gerät weiterhin kühlen
kann und kein Wärmestau entsteht.
Beim Einschalten der Maschine leuchtet die Led für 5
Sekunden, während denen keine Spannung an den
Ausgangsbuchsen der Schweißmaschine anliegt.
D1: Display STROM/PARAMETER.
Zeigt den eingestellten Schweißstromwert oder den des
mit der Taste S1 gewählten Wert des Parameters.
E1: Encoder
Einstellknopf für Sollwerte und Parameter.
CastoTIG 1611DC

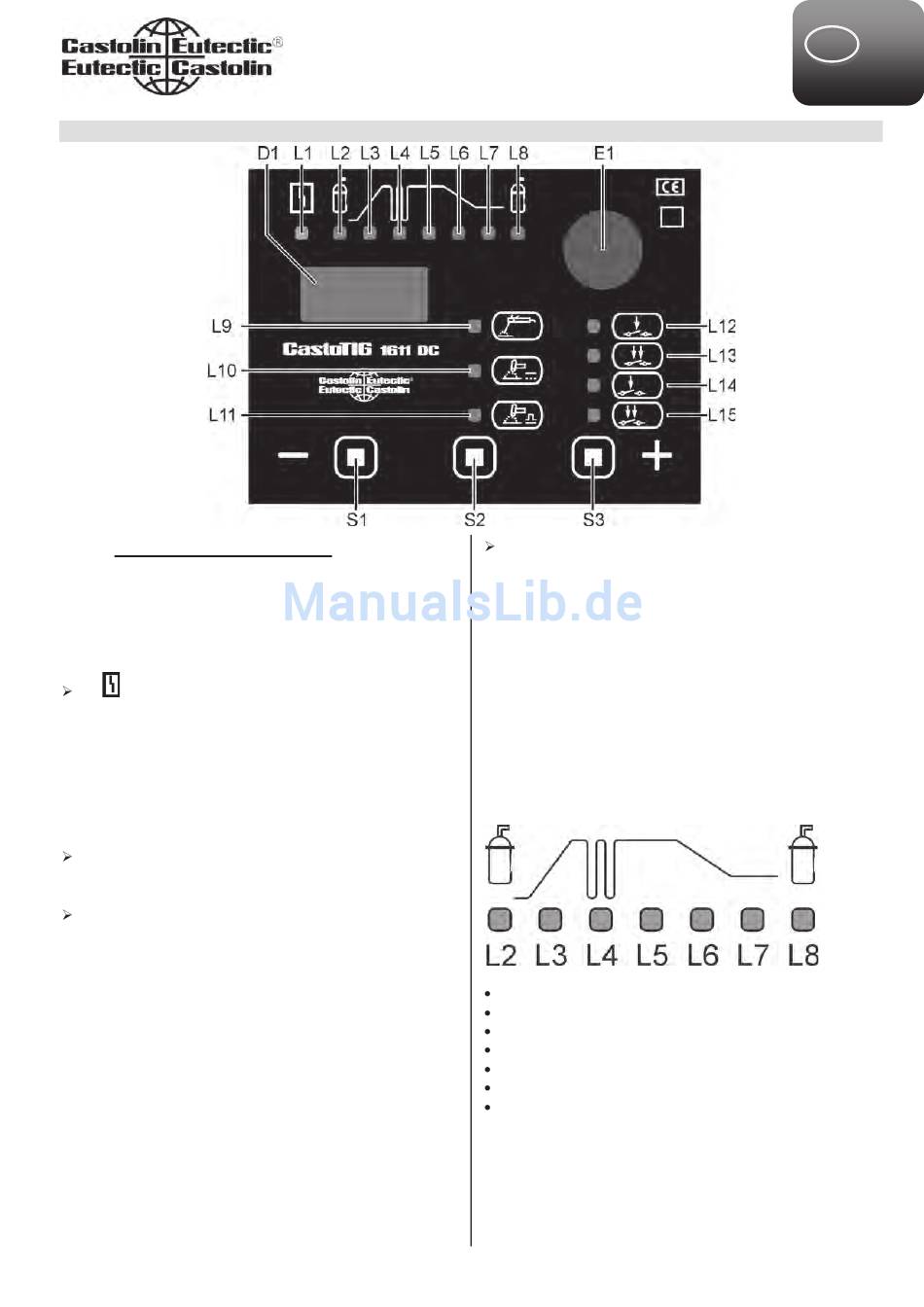

S1: Taster Wahl der SCHWEISSPARAMETER.
Die Abbildung zeigt die Schweißparameter, die durch
Betätigen der Taste S1 im Uhrzeigersinn wählbar sind.
Bei jedem Drücken der Taste leuchtet die Led unterhalb
der Grafik auf, deren zugehöriger Parameter aktuell
eingestellt werden kann. 3 Sekunden nach der letzten
Änderung der Parameter beginnt wieder automatisch die
Led L5 des Schweißstroms zu leuchten.
Einstellung:
Nachdem man mit S1 einen Parameter angewählt hat,
durch Drehen des Encoders den Wert verändern.
Der neue Wert wird automatisch gespeichert.
Die Taste ist nur im WIG-Modus aktiv.
Bei MMA bleibt stets die Led L5 des Schweißstroms
eingeschaltet.
L2: Gasvorströmzeit
L3: Anstiegsrampenzeit
L4: Pulsfrequenz
L5: Schweißstrom
L6: Stromabsenkzeit
L7:Endkraterstrom
L8: Gasnachströmzeit
