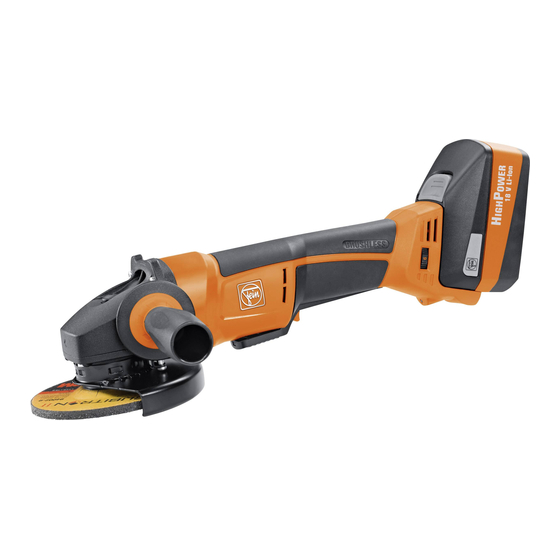

- Seite 1 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD Reparaturanleitung C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 38 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
-
Seite 2: Inhaltsverzeichnis
CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD Inhalt 1. Beschriebene Gerätetypen 2. Technische Daten 3. Hinweise und Vorschriften 4. Benötigte Werkzeuge 5. Benötigte Schmier- und Hilfsstoffe 6. Demontage 7. Montage 8. Anschlussplan C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. -
Seite 3: Beschriebene Gerätetypen
CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 1. Beschriebene Gerätetypen Diese Reparaturanleitung beschreibt die Reparatur folgender Gerätetypen: Gerätetyp Bestellnummer CCG 18-115 BL 7 120 01 ..CCG 18-125 BL 7 120 02 .. -
Seite 4: Technische Daten
Prüfdaten Die aktuellen Prüfdaten aller Geräte finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Schmierstoffe Die bei FEIN erhältlichen Schmierstoffe und Gebindegrößen finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Ersatzteillisten Ersatzteillisten und Explosionszeichnungen finden Sie im Internet unter www.fein.com C-SC_CSSM Version 1.0... -
Seite 5: Hinweise Und Vorschriften
CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 3. Hinweise und Vorschriften Hinweis Diese Anleitung ist ausschließlich für technisch geschultes Personal gedacht. Eine mechanische und elektrische Ausbildung wird vorausgesetzt. Nur Original FEIN Ersatzteile verwenden! Vorschriften Bitte beachten Sie, dass Elektrowerkzeuge grundsätzlich nur durch Elektrofachkräfte repariert, gewartet und geprüft werden dürfen, da durch unsachgemäße Instandsetzung erhebliche Gefährdungen für den Benutzer entstehen können. -
Seite 6: Benötigte Werkzeuge
CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 4. Benötigte Werkzeuge Standardwerkzeuge Sonderwerkzeug Kunststoffhammer Abziehglocke 6 41 04 150 00 8 Schlitzschraubendreher (klein) Spannkörper 19 mm 6 41 07 019 00 7 Schraubendreher Torx T15; T20 Spannkörper 26 mm... - Seite 7 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 4. Benötigte Werkzeuge Standardwerkzeuge • Ø innen 13 mm Hülse Ø innen 26 mm • Ø innen 8 mm Ø außen 19 mm 2x Vierkantauflage L= 80 mm; H= 17 mm C-SC_CSSM Version 1.0...
-
Seite 8: Benötigte Schmier- Und Hilfsstoffe
CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 5. Benötigte Schmier- und Hilfsstoffe Schmierstoffe Fett 0 40 101 01 00 4 21 g Getriebe Hilfsstoffe Loctite 573 Ausgleichsscheibe C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. -
Seite 9: Demontage
CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Gehäuse demontieren 1. Das Typenschild (1) durchtrennen. Werkzeug: 2. Das Hinweisschild (2) durchtrennen. - Messer 3. Die sieben Schrauben (3) herausdrehen. - Torx T15 C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. - Seite 10 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Gehäuse demontieren (gilt für: CCG 18-115 BL; CCG 18-125 BL) 1. Den Schalter (1) entfernen. Werkzeug: - Schlitzschraubendreher C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 11 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Getriebegehäuse demontieren 1. Die Schraube (1) herausdrehen. Werkzeug: 2. Den Hebel (2) entfernen. - Torx T20 3. Die Dichtung (3) entfernen. C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 12 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Getriebegehäuse demontieren 1. Die vier Schrauben (1) entfernen. Werkzeug: 2. Die Lagerplatte (2) abnehmen. - Torx T15 3. Die Ausgleichsscheibe/-n (3) entfernen. 4. Die vier Schrauben (4) entfernen.
- Seite 13 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Gehäuse demontieren (gilt für: CCG 18-115 BL; CCG 18-125 BL) 1. Das Gehäuse (1) entfernen. 2. Das Druckstück (2) entfernen. 3. Die Schaltstange (3) entfernen. C-SC_CSSM Version 1.0...
- Seite 14 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Gehäuse demontieren (gilt für: CCG 18-115 BL; CCG 18-125 BL) 1. Alle Bauteile aus der Gehäusehälfte herausnehmen. 2. Die zwei Druckstücke (1) entfernen [beidseitig]. C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 15 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Gehäuse demontieren (gilt für: CCG 18-115 BLPD; CCG 18-125 BLPD) 1. Das Gehäuse (1) entfernen. 2. Das Druckstück (2) entfernen. 3. Alle Bauteile aus der Gehäusehälfte herausnehmen.
- Seite 16 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Schaltstange demontieren (gilt für: CCG 18-115 BLPD; CCG 18-125 BLPD) 1. Die Feder (1) entfernen. 2. Den Schalthebel (2) entfernen. In Pfeilrichtung schieben und anheben.
- Seite 17 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Motor demontieren 1. Die vier Klemmen (1) entfernen Werkzeug: 2. Den Motor (2) entfernen. - Kunststoffhammer C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 18 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Motor demontieren 1. Das Ritzel (1) abpressen. Werkzeug: 2. Das Rillenkugellager (2) abziehen. - Durchschlag ø 6 mm - Abziehglocke 3. Die Platte (3) entfernen. - Dornpresse - Spannkörper ø...
- Seite 19 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Getriebegehäuse demontieren 1. Den Luftleitring (1) entfernen. C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 19 von 38 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 20 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Getriebegehäuse demontieren 1. Den Druckknopf (1) entfernen. Werkzeuge: 2. Die Spiralfeder (2) und den Bolzen (3) mit Dichtring (4) entfernen. - Schlitzschraubendreher 3. Die Nadelhülse (5) entfernen.
- Seite 21 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 6. Demontage Getriebegehäuse demontieren 1. Die Platte (1) entfernen. Werkzeug: 2. Das Rillenkugellager (2) auspressen. - Dornpresse - Hülse ø innen 14 mm ø außen 19 mm - Hülse ø...
-
Seite 22: Montage
CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Getriebegehäuse montieren 1. Das Rillenkugellager (1) in die Lagerplatte einpressen. Werkzeug: 2. Die Welle (2) einpressen. - Dornpresse 3. Die Platte (3) einlegen. - Hülse innen ø 15 mm 4. - Seite 23 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Getriebegehäuse montieren 1. Die Spiralfeder (1) und den Bolzen (2) mit Dichtring (3) einsetzen. 2. Den Druckknopf (4) montieren. C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 24 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Motor montieren 1. Die Platte (1) platzieren. Werkzeug: 2. Das Rillenkugellager (2) aufpressen. - Dornpresse 3. Das Ritzel (3) aufpressen. - Hülse innen ø 10 mm 4.
- Seite 25 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Motor montieren 1. Den Luftleitring (1) einsetzen. Werkzeug: 2. Den Motor (2) lagerichtig einpressen. - Dornpresse Darauf achten, dass die Platte in der Aussparung des Luftleitrings liegt.
- Seite 26 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Motor montieren (gilt für: CCG 18-115 BL; CCG 18-125 BL) 1. Die zwei Druckstücke (1) einsetzen [in beide Gehäusehälften]. 2. Alle Bauteile lagerichtig platzieren. Darauf achten, dass alle Kabel sauber verlegt sind.
- Seite 27 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Motor montieren (gilt für: CCG 18-115 BL; CCG 18-125 BL) 1. Den Motor in Montageposition (1) schieben. C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 28 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Schaltstange montieren (gilt für: CCG 18-115 BL; CCG 18-125 BL) 1. Die Feder (1) platzieren. 2. Die Schaltstange (2) lagerichtig platzieren. C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 29 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Schaltstange montieren (gilt für: CCG 18-115 BLPD; CCG 18-125 BLPD) 1. Die Feder (1) einsetzen. 2. Den Schalthebel (2) einsetzen. 3. Die Feder (3) einsetzen. C-SC_CSSM Version 1.0...
- Seite 30 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Motor montieren (gilt für: CCG 18-115 BLPD; CCG 18-125 BLPD) 1. Alle Bauteile lagerichtig platzieren. Darauf achten, dass alle Kabel sauber verlegt sind. Darauf achten, dass der Motor lagerichtig im Gehäuse liegt [Lage Motortypenschild beachten].
- Seite 31 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Gehäuse montieren 1. Das Gehäuse (1) platzieren. Werkzeug: 2. Den Getriebekopf auf das Gehäuse schieben. - Torx T15 3. Die sieben Schrauben (2) hineindrehen [1,5 Nm].
- Seite 32 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Gehäuse montieren (gilt für: CCG 18-115 BL; CCG 18-125 BL) 1. Den Schalter (1) platzieren. C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 33 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Gehäuse montieren 1. Das Druckstück (1) platzieren. C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 33 von 38 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 34 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Getriebe montieren 1. Das Getriebegehäuse mit 21 g Fett befüllen. Werkzeug: 2. Die Ausgleichscheibe/-n (1) beidseitig mit Loctite 573 bestreichen und auf dem Getriebegehäuse positionieren. - Torx T20 ...
- Seite 35 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Getriebe montieren 1. Die Schraube (1) platzieren. Werkzeug: 2. Die Scheibe (2) platzieren. - Torx T20 3. Die Feder (3) platzieren. 4. Den Hebel (4) platzieren.
- Seite 36 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 7. Montage Getriebespiel einstellen 1. Das Getriebespiel, durch drehen der Welle (1), überprüfen. Ist kein Getriebespiel vorhanden, muss eine weitere Scheibe zwischen Lagerplatte und Getriebegehäuse gelegt werden [siehe „Getriebe montieren“].
-
Seite 37: Anschlussplan
CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 8. Anschlussplan C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 37 von 38 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN... - Seite 38 CCG 18-115 BL; CCG 18-115 BLPD; CCG 18-125 BL; CCG 18-125 BLPD 8. Anschlussplan C-SC_CSSM Version 1.0 2017-12-12 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 38 von 38 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
