Regensensor HmIP-SRD
Nachbau
Der Bausatz
(Bild 23)
wird mit komplett bestückter
Elektronik und in der Gehäuseoberschale verklebter
Sensorplatine geliefert, sodass nur noch mechanische
Montagearbeiten auszuführen sind.
Zu Beginn der Arbeiten sollte man die Elektronik-
platinen (Hauptplatine und Sensor) auf korrekte Be-

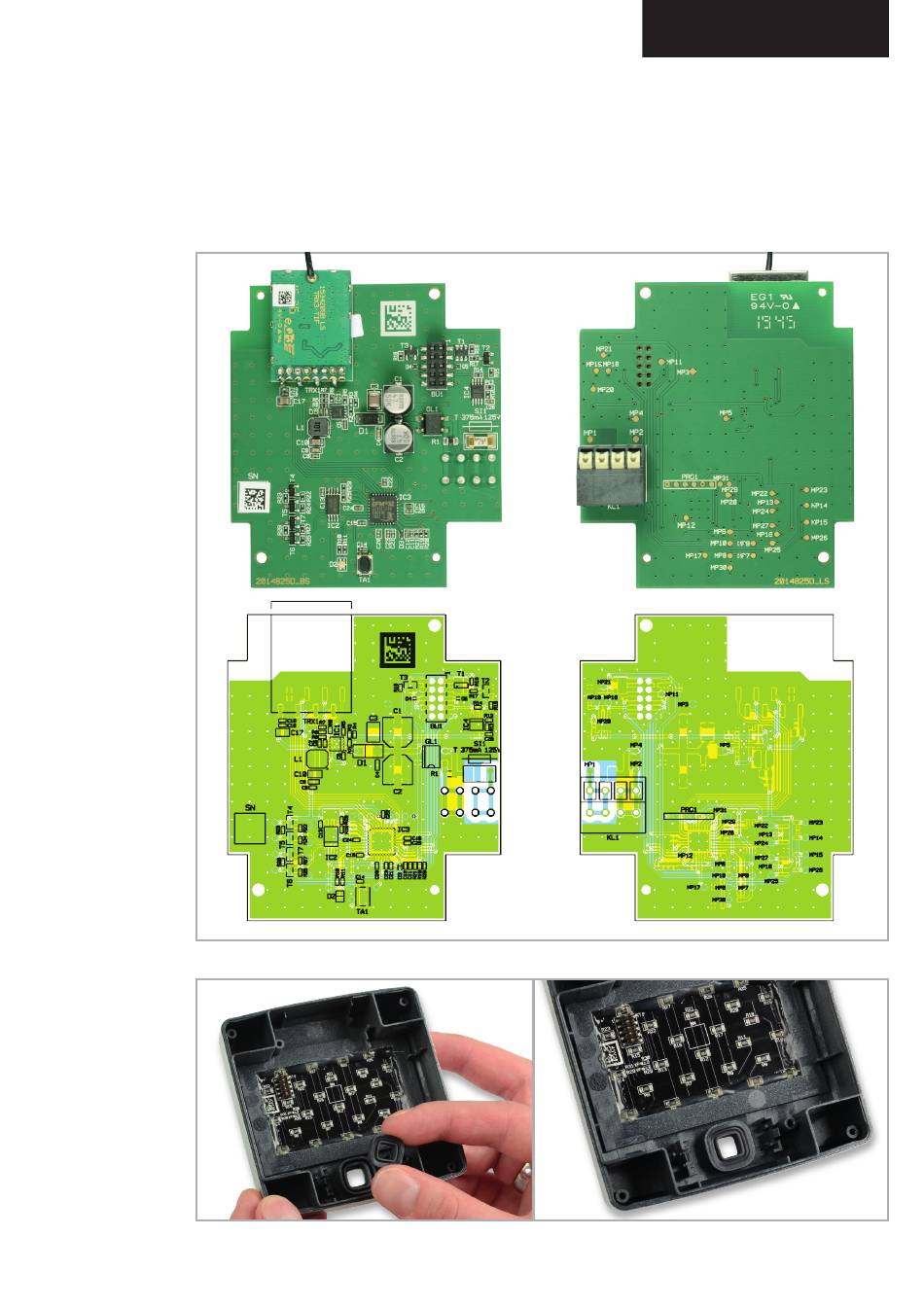

Bild 6: Die Platinenfotos der komplett bestückten Hauptplatine, darunter die zugehörigen Bestückungspläne
Bild 7: So erfolgt das Einlegen der Lichtleiterdichtung.
Bestell-Nr.: 154910, Stand: Februar 2020
stückung und Lötfehler kontrollieren. Dabei helfen
die Platinenfotos und Bestückungspläne
Stückliste und der Bestückungsdruck.
Die Montage beginnt mit der Gehäuseoberschale.
Hier ist zunächst die Lichtleiterdichtung in die zuge-
hörige Öffnung einzulegen
(Bild
Nachbauanleitung 1
(Bild
6), die
7).
