hepco & becker 6614531 01 01 Montageanleitung

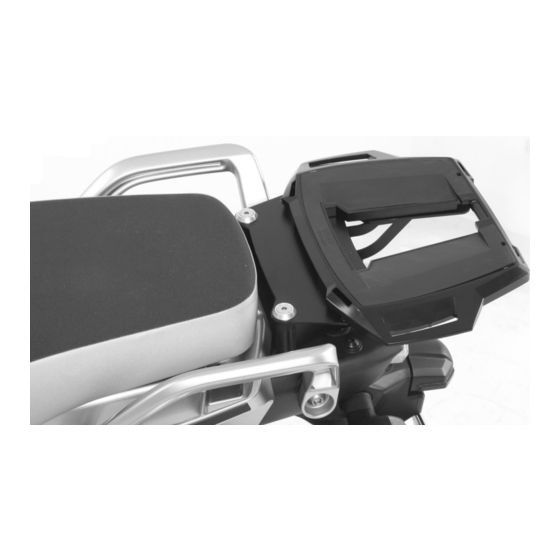

Easyrack
YAMAHA XT1200Z Super Ténéré
YAMAHA XT1200 Z
YAMAHA XT1200 ZE
ab Baujahr 2014 / from date of manufacture 2014
4531
661 01 01
schwarz/black
INHALT
CONTENTS
1x 700007382 Adapterplatte
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
1x Schraubensatz:
2 Senkkopfschrauben M8 x 80 mm
2 Senkkopfschrauben M8 x 90 mm
4 Zylinderschrauben M6 x 12
4 Zylinderschrauben M6 x 20
4 Viereck-Scheiben 20 x 20 x ø6,4
4 selbstsicherndeMuttern M6
4 U-Scheiben ø6,4
2 Senkscheiben ø8,4 x ø25mm
Alurack
Alurack
Super Ténéré
Super Ténéré
4531
650 01 01
schwarz/black
1x 700007382 adapter plate
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
1x Screw kit:
2 countersunk head allen screw M8 x 80
2 countersunk head allen screw M8 x 90
4 allen screw M6 x12
4 allen screw M6 x20
4 special washer 20 x 20 x ø6,4
4 self-lock nut M6
4 washer ø6,4
2 countersunk washers ø8,4 x ø25mm
Easyrack - Symbol
1
