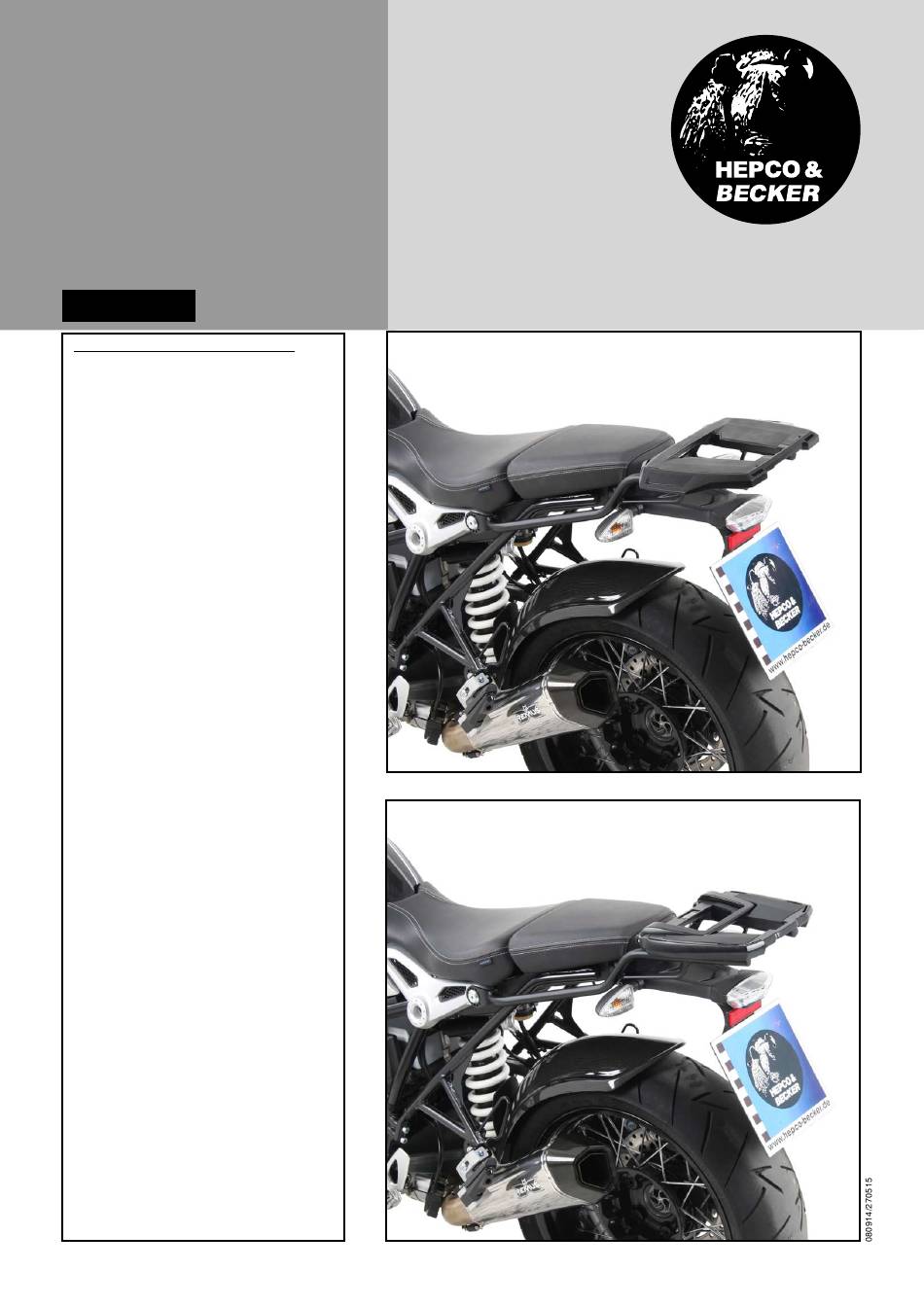

BMW R nineT
Alurack
Artikel-Nr.:
650.669 01 01 schwarz
Easyrack
Artikel-Nr.:
661.669 01 01 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
1
700008716
Rohradapter links
1
700008717
Rohradapter rechts
Bei Bestellung eines Aluracks:
1
700006881
bestehend aus:
1
799.901HB
Alu-Rack
1
799.902HB
TC-Bügel für Alu-Rack
1
799.903HB
Abdeckplatte für Rack
Bei Bestellung eines Easyracks:
1
700008650
Easyrack
1
700008647
Abdeckblende links
1
700008648
Abdeckblende rechts
Schraubensatz (für Alu- und Easyrack):
2
Linsenkopfschrauben M6 x 20
4
Inbusschrauben M6 x12
4
Inbusschrauben M6 x 20
1
Inbusschrauben M6 x 30
2
Senkinbusschrauben 8 x 55
6
U-Scheibe ø6,4
1
Karosseriescheibe ø6,4 x 18
2
Senkscheibe ø8,4 x 25
4
Selbstsichernde Mutter M6
4
Viereck-Scheiben 20 x 20 x ø6,4
2
Aludistanz ø18 x ø9 x 15 mm
1
Aludistanz ø25 x ø11 x 5 mm
HINWEIS:
Easyrack und Alurack werden auf die gleiche
Weise auf der beigefügten,
motorradspezifischen Unterkonstruktion
befestigt. Es wird der gleiche Schraubensatz
bei beiden Racks verwendet.
Montagehinweis:
Die Voraussetzung für die Montage ist natürlich
eine gewisse technische Erfahrung. Wenn Sie
sich nicht sicher sind, wie man eine bestimmte
Arbeit ausführt, sollten Sie diese Ihrer
Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst
nur locker an. Nachdem alles montiert ist,
werden die Schrauben dann auf das
entsprechende Anzugsmoment festgezogen.
Dadurch wird sichergestellt, dass das Produkt
spannungsfrei angebaut ist.
Seitenkoffer
Topcases
Gepäckträger
Lock it System
Softbags
Aluminiumkoffer
Lederkoffer
Schutzbügel
Hauptständer
Chopper-Parts
Accessoires
Alurack:
Easyrack:
1
