4fach 2,5" Dual Channel SATA/SAS HDD Backplane
5. LED Anzeige
Aktion LED Anzeige
Stromzufuhr Träger-LED-3 leuchtet blau
HDD Zugriff Träger-LED-4 blinkt grün
HDD Fehler Träger-LED-4 blinkt rot
Keine HDD Träger-LED-3 bleibt aus

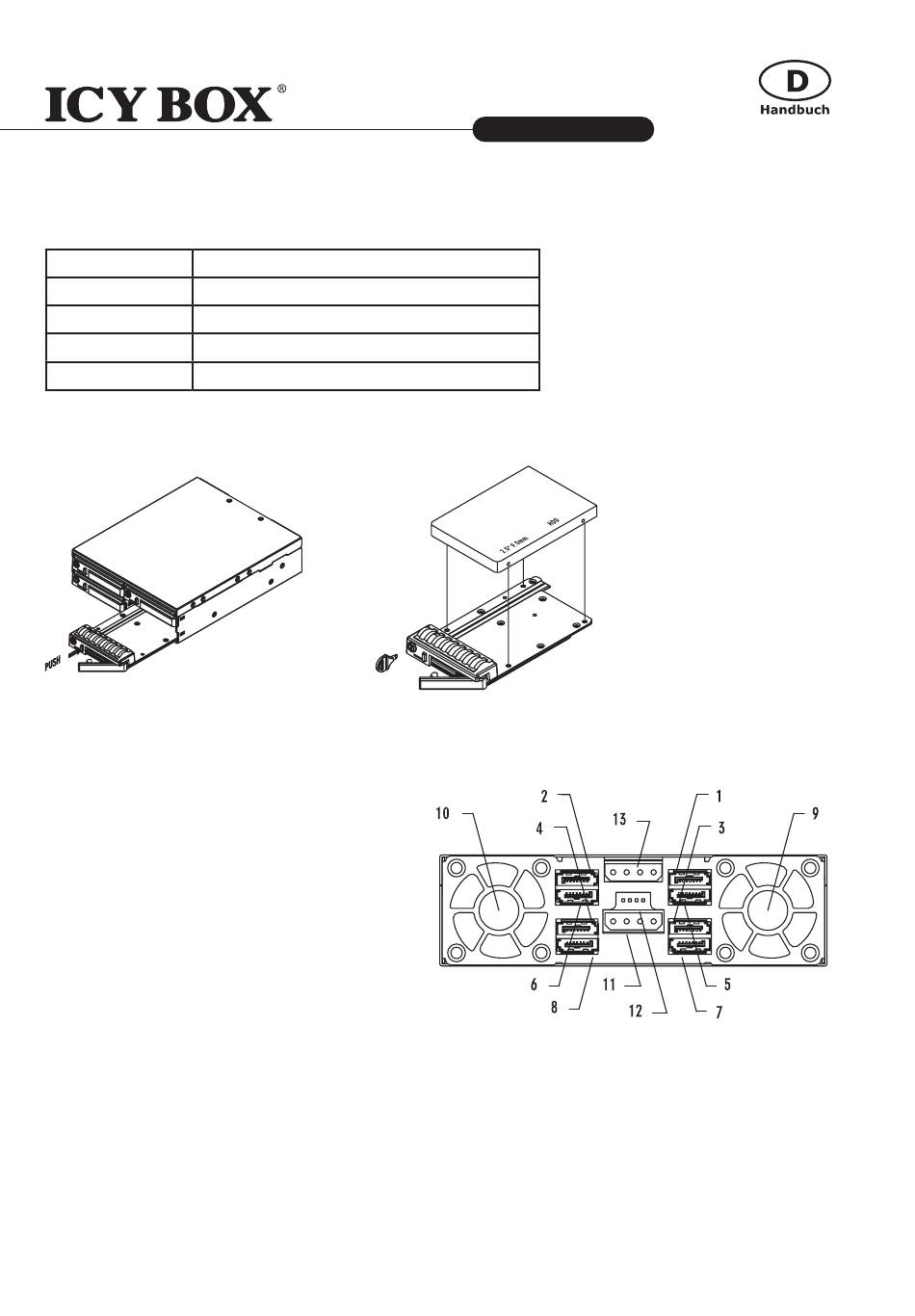

6. Festplattenmontage
7. Konfiguration auf der Rückseite
A. Location
1~4 – Primärer Anschluss
5~8 – Sekundärer Anschluss
9~10 – 40 mm Lüfter
11, 13 – 5V/12V Stromanschluss
12 – Festplattenfehler-Signal-Eingang
B. Anschließen der SATA Kabel
Der erste Connector ist für Single Channel.
Der erste und zweite Connector sind für Dual
Channel.
C. Anschließen des HDD Fehler-Signal-
Kabels an den Host Controller
Wenn der Host Controller (z.B. Raid Karte) über HDD Fehlersignalausgänge verfügt, haben Sie die Mög-
lichkeit diese mit dem Fehlersignal-Eingang auf der Rückseite zu verbinden (Punkt 12). Die HDD Fehler
LED blinkt rot, wenn die Festplatte ausfällt.
