Quádruple 2.5" SATA/SAS HDD Backplane con doble canal
5. Indicación de LED
Acción
Energía
Acceso al disco duro
Error de disco duro
Sin disco duro

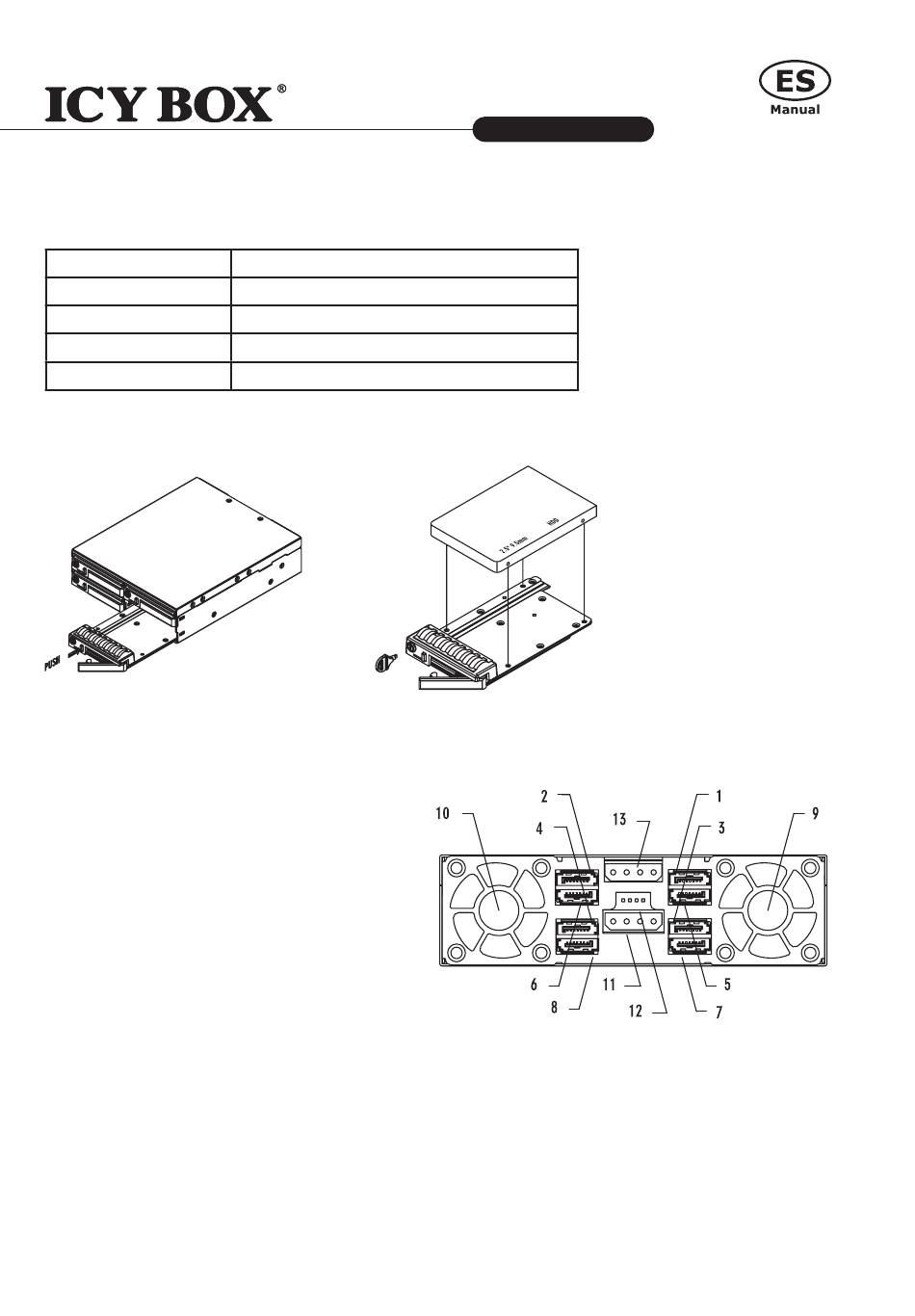

6. Instalación de disco duro
7. Panel trasero
A. Explanación
1~4 – Conector primario
5~8 – Conector secundario
9~10 – Ventilador de 40 mm
11, 13 – Conector de energía de 5V/12V
12 – Entrada de señal de error de
disco duro
B. Conexión del cable de SATA
Utilice el conector primario para canal único.
Utilice el conector primario y secundario para
canal dual.
C. Conexión del cable de señal de error de
disco duro al controlador host
En caso de que el controlador host tiene connectores "Hdd failure signal out" puede connectarlos con el
"HDD fail singal in" (figura 12) en el panel trasero del backplane. Así la LED de error de disco duro para-
padeará en rojo en cuando haya un error de disco duro.
Indicación LED
LED frontal 3 se ilumina en azul
LED frontal 4 parpadea en verde
LED frontal 4 parpadea en rojo
LED frontal 3 queda apagada
IB-2222 Series
