RaidSonic Technology ICY BOX IB-2222 Serie Handbuch Seite 17

http://www.icybox.de http://www.icybox.de
4πλό 2.5" SATA/SAS HDD Backplane διπλού καναλιού
5. Ένδειξη μέσω LED
Λειτ.
Παροχή ρεύματος
Πρόσβαση σκληρού δίσκου
Σφάλμα σκληρού δίσκου
Κανένας σκληρός δίσκος

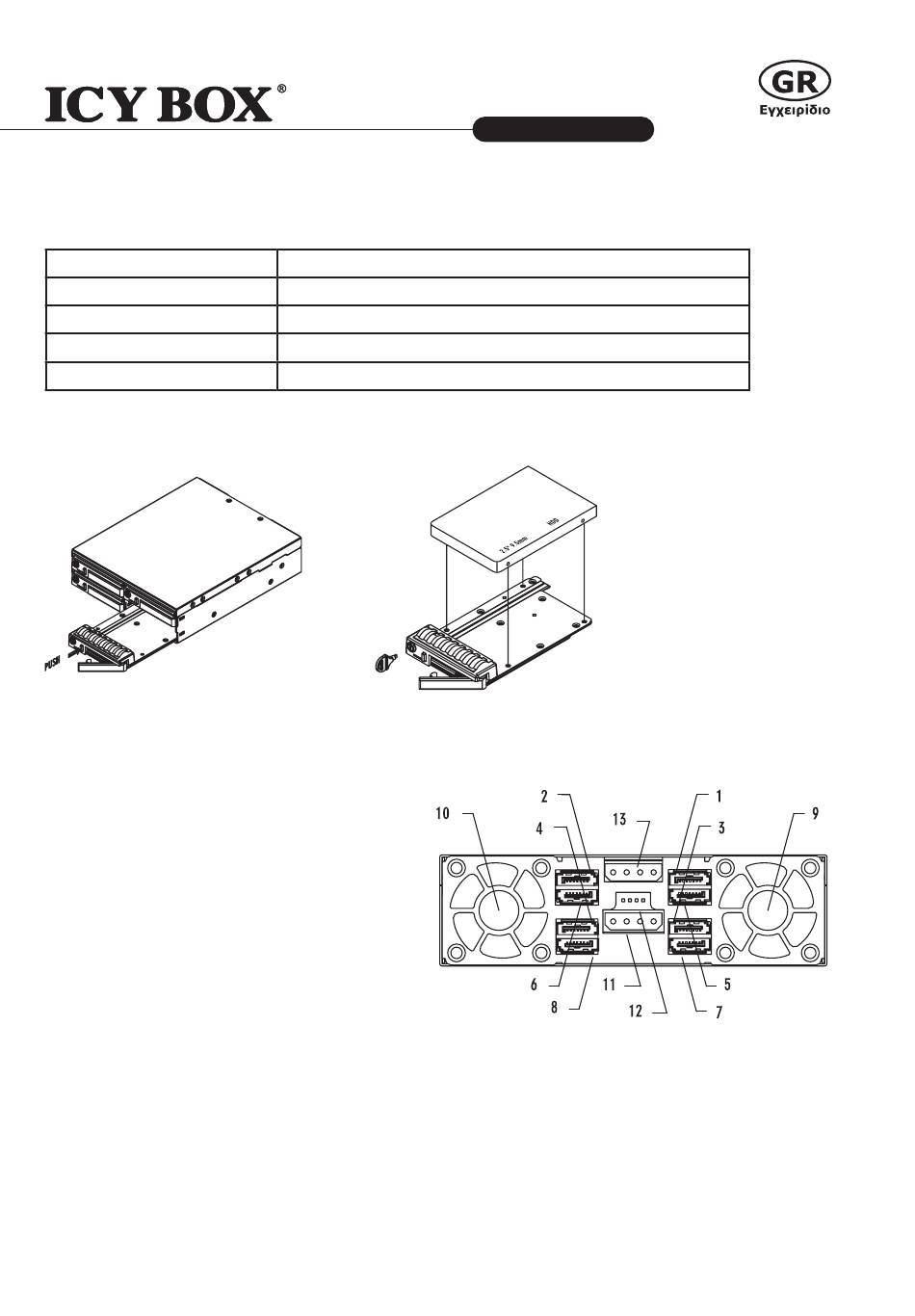

6. Εγκατάσταση σκληρού δίσκου
7. Διαμόρφωση της πίσω πλευράς
A. Τοποθεσία
1~4 – Πρωτεύων σύνδεσμος
5~8 – Δευτερεύων σύνδεσμος
9~10 – Ανεμιστήρας 40 mm
11, 13 – Σύνδεσμος ισχύος 5 V/12 V
12 – Αποτυχία σήματος εισόδου
σκληρού δίσκου
B. Σύνδεση του καλωδίου SATA
Ο πρώτος σύνδεσμος είναι για μονό κανάλι.
Ο πρώτος και ο δεύτερος σύνδεσμος είναι για δύο
κανάλια.
C. Σύνδεση του καλωδίου αστοχίας σήματος σκληρού δίσκου στον κεντρικό ελεγκτή
Εάν ο κεντρικός ελεγκτής (π.χ. κάρτα RAID) διαθέτει συνδέσμους OUT (Έξοδος) αστοχίας σήματος
σκληρού δίσκου, μπορείτε να τους συνδέσετε με την υποδοχή "Αποτυχία σήματος εισόδου σκληρού
δίσκου", εικόνα "12" που βρίσκεται στην πίσω πλευρά της πλακέτας βάσης. Η λυχνία LED σφάλματος
σκληρού δίσκου αναβοσβήνει με κόκκινο χρώμα, εάν προκύψει σφάλμα στον σκληρό δίσκο.
Ένδειξη LED
Η λυχνία LED-3 στην πρόσοψη ανάβει με μπλε χρώμα
Η λυχνία LED-4 στην πρόσοψη ανάβει με πράσινο χρώμα
Η λυχνία LED-4 στην πρόσοψη ανάβει με κόκκινο χρώμα
Η λυχνία LED-3 στην πρόσοψη παραμένει σβηστή
17 17
IB-2222 Series
