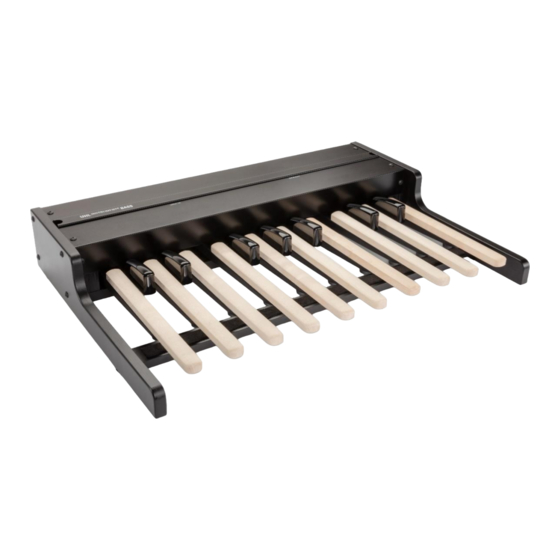

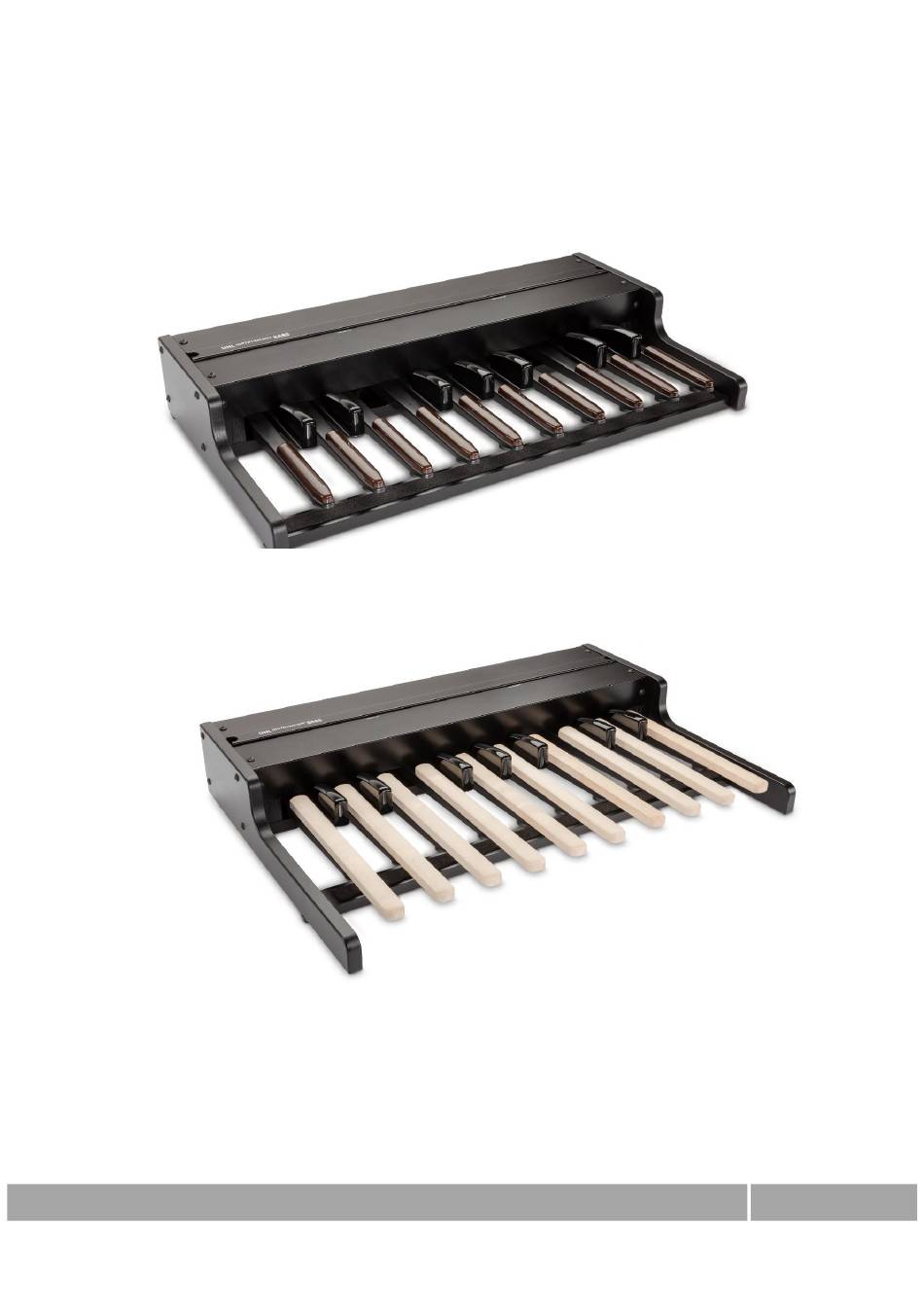

- Seite 1 UHL INSTRUMENTS BASS UHL BASS Short Version UHL BASS Long Version Bedienungsanleitung UHL BASS Short Version Long Version C o p y r i g h t b y U h l - I n s t r u m e n t s...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vollständig. Überspringen Sie keine Abschnitte. Nur so ist gewährleistet, dass Sie das Instrument auch in vollem Umfang nutzen und bedienen können. Service und Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bei Öffnen des Gerätes besteht Gefahr durch Stromschlag! Im Innern des Gerätes befinden sich weder Bedienelemente, noch Teile, die der Benutzer zum Betreiben des Gerätes verwenden könnte, noch warten müsste. -
Seite 3: Inhaltsverzeichnis
Wichtige Sicherheitshinweise Inhaltsverzeichnis Wichtige Sicherheitshinweise ............................ 2 Einleitung ................................... 4 UHL BASS Beschreibung ............................4 MIDI OUT ................................... 5 MIDI-OUT ................................5 MIDI CHANNEL ................................6 Stromversorgung ............................... 7 Patentanmeldung ..............................8 Auslösepunkt /Hub einstellbar ..........................9 C o p y r i g h t b y U h l - I n s t r u m e n t s M a n u a l Seite 3... -
Seite 4: Einleitung
Versand des Geräts nötig wird. Bei der UHL BASS Short Version und der UHL BASS Long Version sind die Anschlüsse und Bedienelemente gleich. Deshalb wird im Folgenden die Bezeichnung UHL BASS für beide Geräte- Ausführungen verwendet. -
Seite 5: Midi Out
MIDI OUT MIDI OUT MIDI-OUT Buchse MIDI OUT Durch den Wegfall des Netzteils hat UHL BASS nur einen Anschluss: die MIDI-OUT Buchse. Werkseitig ist MIDI-Kanal 3 voreingestellt. Der MIDI-Kanal kann eingestellt werden (1-16) C o p y r i g h t b y U h l - I n s t r u m e n t s M a n u a l Seite 5... -
Seite 6: Midi Channel
MIDI CHANNEL MIDI CHANNEL MIDI-Channel-Taster MIDI-Kanal 3 ist werkseitig eingestellt (üblich für Bass-Pedale). Bei Bedarf kann man den Kanal sehr einfach wechseln: Die 16 einstellbaren MIDI-Kanäle liegen auf den Tasten unteres C (MIDI-Kanal 1) bis oberes DIS (MIDI-Kanal 16). Beispiel: Das Pedal soll nicht auf Kanal 3 sondern auf Kanal 1 senden: (Das Pedal an der Orgel oder am Keyboard anschließen und einschalten). -
Seite 7: Stromversorgung
Stromversorgung Stromversorgung UHL BASS benötigt kein Netzteil!!! Die Stromversorgung erfolgt mittels 6 AA LITHIUM-Batterien – diese halten mindestens 10 Jahre!!! UHL BASS hat 2 Batteriefächer mit je 6 Batterien (umschaltbar). Falls ein Satz Batterien leer ist (nach vielen Jahren), kann man auf das 2. Batteriefach umschalten. Ein „Stromausfall“... -
Seite 8: Patentanmeldung
Patentanmeldung Patentanmeldung C o p y r i g h t b y U h l - I n s t r u m e n t s M a n u a l Seite 8... -
Seite 9: Auslösepunkt /Hub Einstellbar
Auslösepunkt /Hub einstellbar Auslösepunkt /Hub einstellbar Die Auslösepunkte und damit der Hub der Tasten bis zum Auslösen des Tones können mittels eines kleinen Schlüssels individuell an die persönliche Spielweise angepasst werden, ohne das Instrument öffnen zu müssen! Es muss nur die schmale Abdeckung (Blechleiste), welche mit zwei Magneten gehalten wird, abgenommen werden. -
Seite 10: Halter Für Schweller (Yamaha Fc7)
Halter für Schweller (Yamaha FC7) Halter für Schweller (Yamaha FC7) Als Sonderzubehör gibt es einen leicht montierbaren Halter für das Yamaha FC7 Expression-Pedal. Der Halter gibt dem FC7 einen festen Halt und den idealen Anstellwinkel. C o p y r i g h t b y U h l - I n s t r u m e n t s M a n u a l Seite 10...
