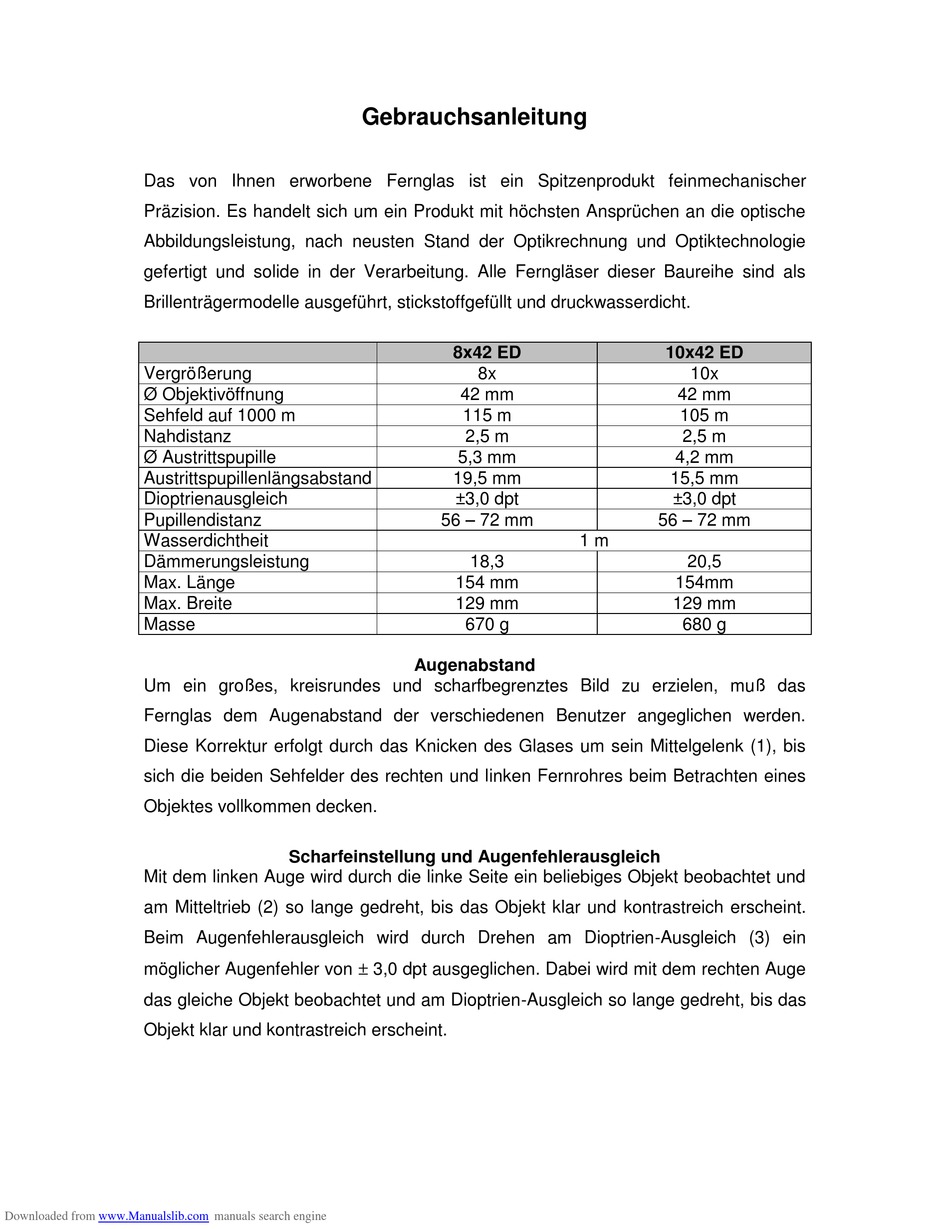

Noblex DOCTER 8x42 ED Gebrauchsanleitung Seite 4

Das von Ihnen erworbene Fernglas ist ein Spitzenprodukt feinmechanischer
Präzision. Es handelt sich um ein Produkt mit höchsten Ansprüchen an die optische
Abbildungsleistung, nach neusten Stand der Optikrechnung und Optiktechnologie
gefertigt und solide in der Verarbeitung. Alle Ferngläser dieser Baureihe sind als
Brillenträgermodelle ausgeführt, stickstoffgefüllt und druckwasserdicht.
Vergrößerung
Ø Objektivöffnung
Sehfeld auf 1000 m
Nahdistanz
Ø Austrittspupille
Austrittspupillenlängsabstand
Dioptrienausgleich
Pupillendistanz
Wasserdichtheit
Dämmerungsleistung
Max. Länge
Max. Breite
Masse
Um ein großes, kreisrundes und scharfbegrenztes Bild zu erzielen, muß das
Fernglas dem Augenabstand der verschiedenen Benutzer angeglichen werden.
Diese Korrektur erfolgt durch das Knicken des Glases um sein Mittelgelenk (1), bis
sich die beiden Sehfelder des rechten und linken Fernrohres beim Betrachten eines
Objektes vollkommen decken.
Mit dem linken Auge wird durch die linke Seite ein beliebiges Objekt beobachtet und
am Mitteltrieb (2) so lange gedreht, bis das Objekt klar und kontrastreich erscheint.
Beim Augenfehlerausgleich wird durch Drehen am Dioptrien-Ausgleich (3) ein
möglicher Augenfehler von  3,0 dpt ausgeglichen. Dabei wird mit dem rechten Auge
das gleiche Objekt beobachtet und am Dioptrien-Ausgleich so lange gedreht, bis das
Objekt klar und kontrastreich erscheint.
Downloaded from www.Manualslib.com
Gebrauchsanleitung
Scharfeinstellung und Augenfehlerausgleich
manuals search engine
8x42 ED
8x
42 mm
115 m
2,5 m
5,3 mm
19,5 mm
±3,0 dpt
56 – 72 mm
1 m
18,3
154 mm
129 mm
670 g
Augenabstand
10x42 ED
10x
42 mm
105 m
2,5 m
4,2 mm
15,5 mm
±3,0 dpt
56 – 72 mm
20,5
154mm
129 mm
680 g
