Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses 3in1-Detektors für Metall,
Holz und Stromführende Leitungen. Dieses Gerät mit digitaler
Anzeige informiert Sie genau über die Lage von Bauteilen in der
Wand oder hinter Verkleidungen, damit Ihre Heimwerkerarbeiten
keine ungewollten Schäden nach sich ziehen.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen 3in1-
Detektor optimal einsetzen können.
Lieferumfang
• 3in1-Detektor
• Bedienungsanleitung
Zusätzlich benötigt: 9 V-Blockbatterie, z. B. Art.-Nr. PE-7194
Technische Daten
Stromversorgung
9 V DC aus Blockbatterie
Abmessungen
155 × 65 × 32 mm
Gewicht
185 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
3in1-Detektor für Metall, Strom und Holz

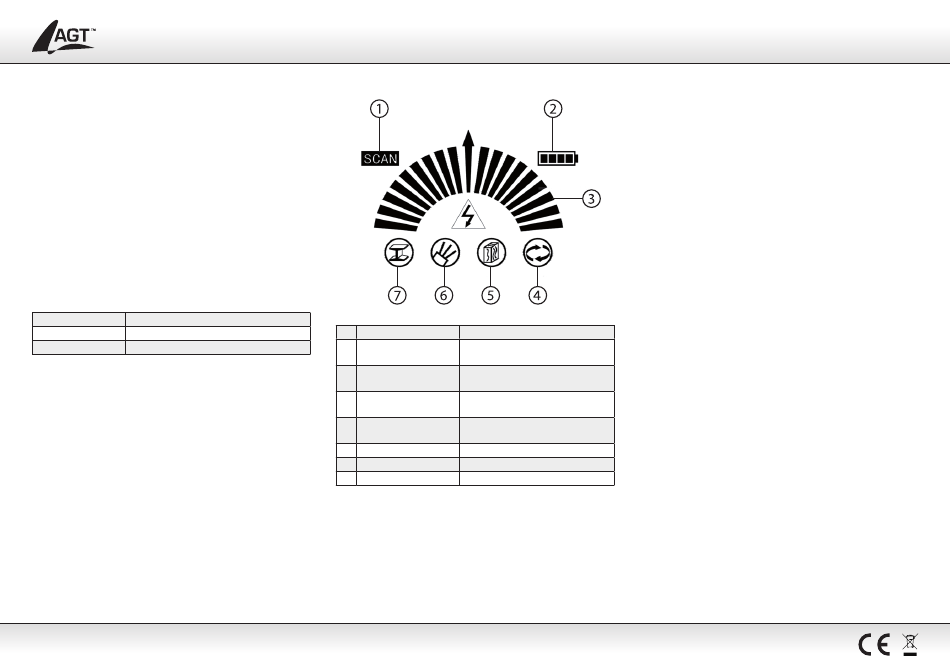

Produktdetails
Nr. Name
Funktion
Scan-Taste wurde gedrückt, Gerät
1
Scan-Symbol
ist bereit
Zeigt an, wann ein Batteriewechsel
2
Batteriesymbol
ansteht
Je mehr Balken, umso näher das
3
Scan-Indikator
geortete Bauteil
Gerät sucht in allen verfügbaren
4
Auto-Modus
Suchmodi
5
Symbol für Holz
Findet Holzstrukturen in der Wand
6
Symbol für Leitungen Findet stromführenden Leitungen
7
Symbol für Metall
Findet magnetische Metallbauteile
Inbetriebnahme
Öffnen Sie den Batteriefachdeckel an der Rückseite. Setzen Sie den
9 V-Batterieclip mit seinen Polen passend auf die Batterie. Legen
Sie die Batterie ins Fach und schließen Sie den Deckel wieder.
Schalten Sie das Gerät mit einem kurzen Druck auf den Power-/
Funktionsschalter an seiner linken Seite ein.
Bedienungsanleitung – Seite 1
Kalibrierung
Wählen Sie den Suchmodus aus, indem Sie den Power-/
Funktionsschalter so oft drücken, bis das passende Symbol für
die Suche auf dem Display erscheint.
Bevor Sie mit einer Suche beginnen, muss sich das Gerät auf die
zu untersuchende Wand abstimmen:
Halten Sie das Gerät gegen einen Teil der Wand, in dem sich
keine versteckten Leitungen oder Metall- und Holzteile befinden.
Drücken Sie die SCAN -Taste auf der rechten Seite. Bewegen
Sie das Gerät nicht von der Stelle, bis das Pfeilsymbol auf dem
Display verschwunden und der Piepton verstummt ist.
Verwendung
• Das Gerät ist bereit zur Suche, wenn das „Scan"-Symbol auf
dem Display erscheint.
• Legen Sie den Detektor gegen die Wand und beginnen Sie ihn
horizontal über die zu untersuchende Wand zu verschieben.
Zum Suchen bewegen Sie das Gerät bitte immer quer zum
Gehäuse.
• Sollte der auf der Rückseite aufgeklebte Gleitbelag für glatte
Flächen nicht zu Ihrer Oberfläche passen, dann können Sie ihn
vorübergehend abkleben.
• Beobachten Sie das Display: Wenn sich der Detektorkopf des
Geräts (der obere Teil unter dem Display) einem zu suchenden
Bauteil (Leitung, Streben) in der Wand nähert, dann erhöht sich
schrittweise die Balkenzahl des Scan-Indikators.
• Wenn in der Mitte des Scan-Indikators ein Pfeil erscheint und
ein Piepton ertönt, nähern Sie sich einem gesuchten Bauteil.
• Markieren Sie mithilfe des Mittelmarkers an der Oberseite des
Gehäuses die Lage des ersten Fundortes (Pfeil erscheint).
• Verschieben Sie das Gerät weiter in Suchrichtung. Machen Sie
an der Stelle, an der der Pfeil verschwindet und der Piepton
verstummt, eine weitere Markierung. Die Mittellinie des
gefundenen Objekts in der Wand befindet sich zwischen den
beiden Markierungen.
• Am besten klären Sie die Lage des Objekts dazu auch noch
auf einer höher und tiefer gelegenen Suchachse. Machen Sie
auch dort Markierungen, dann erhalten Sie einen besseren
Überblick über dessen Lage in der Wand.
